6 Installation
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
1 Ouverture de l'unité
2 Montage de l'unité extérieure
3 Raccordement de la tuyauterie de réfrigérant
4 Vérification de la tuyauterie de réfrigérant
5 Charge du réfrigérant
6 Raccordement du câblage électrique
7 Finalisation de l'installation de l'unité extérieure
6.2 Ouverture de l'unité
6.2.1 A propos de l'ouverture de l'unité
Vous devez parfois ouvrir l'unité. Exemple:
▪ Lors du raccordement de la tuyauterie de réfrigérant
▪ Lors du raccordement du câblage électrique.
▪ Lors de la maintenance ou de l'entretien de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.

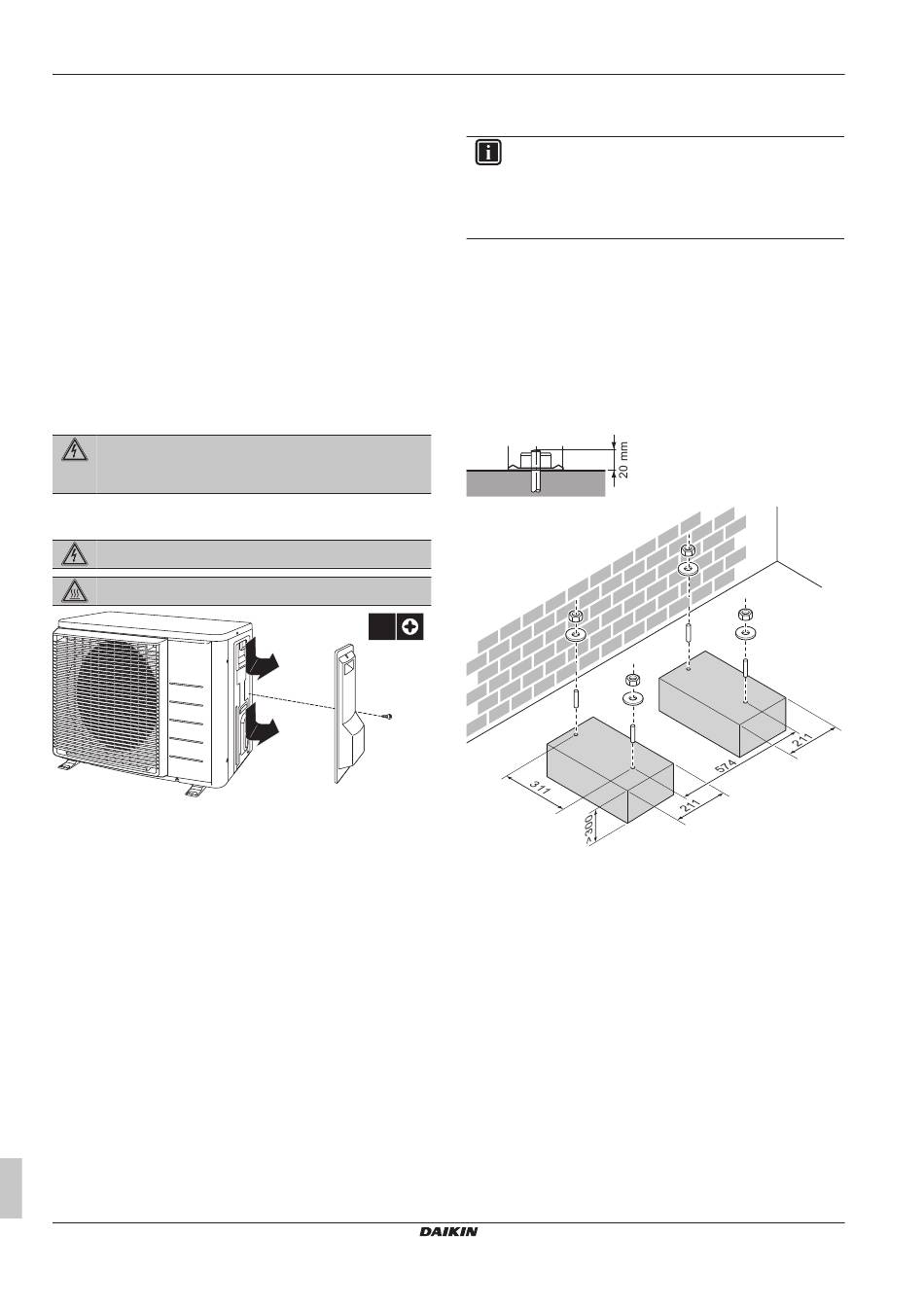

6.2.2 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
6.3 Montage de l'unité extérieure
6.3.1 A propos du montage de l'unité extérieure
Quand
L'unité extérieure et intérieure doit être montée avant de pouvoir
raccorder la tuyauterie de fluide frigorigène.
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1 Préparation de la structure de l'installation.
2 Installation de l'unité extérieure.
3 Préparation du drainage.
4 Protection de l'unité contre les chutes.
5 Protection de l'unité contre la neige et le vent en installant un
couvercle de neige et
"Préparation du lieu d'installation" dans
page 9.
Guide de référence installateur
12
1×
2
2
1
des plaques déflectrices. Voir
"5 Préparation" à la
6.3.2 Précautions lors du montage de l'unité
extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
6.3.3

Pour fournir la structure de l'installation

Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Utilisez un caoutchouc résistant aux vibrations (à fournir) dans les
cas où des vibrations peuvent être transmises au bâtiment.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
Préparez 4 jeux de boulons d'ancrage, d'écrous et de rondelles M8
ou M10 (à fournir).
(mm)
Dans tous les cas, prévoyez au moins 300 mm d'espace libre sous
l'unité. De plus, assurez-vous que l'unité est positionné à au moins
100 mm au-dessus du niveau maximum de neige attendu. Dans ce
cas, nous vous recommandons d'installer un socle.
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Série Split R32
4P518023-5D – 2019.04
