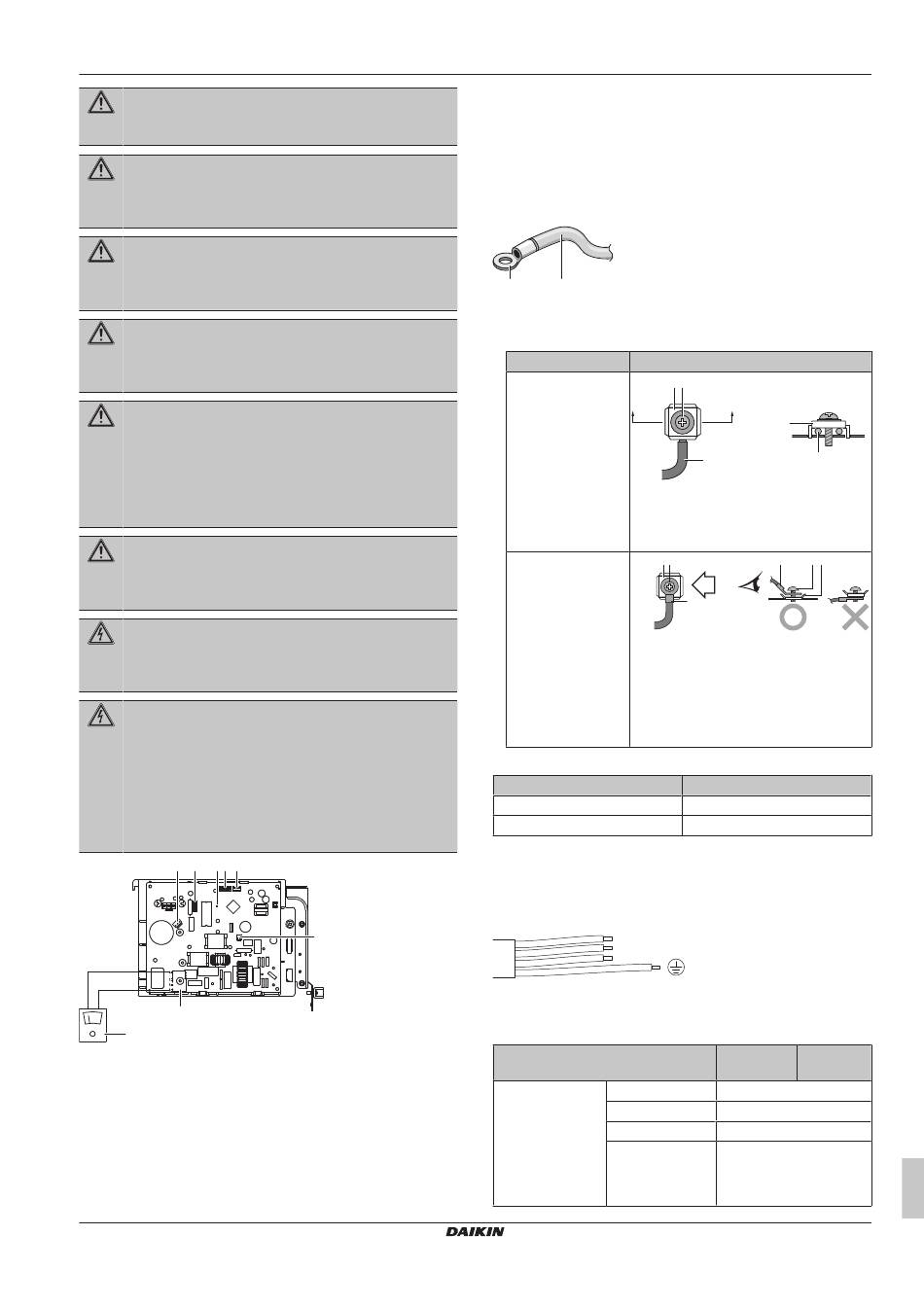

AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
AVERTISSEMENT
Utiliser un disjoncteur de type à déconnexion omnipolaire
avec séparation de contact d'au moins 3 mm assurant une
déconnexion en cas de surtension de catégorie III.
AVERTISSEMENT
Si le câble d'alimentation est endommagé, il DOIT être
remplacé par le fabricant, son agent de service ou des
personnes qualifiées afin d'éviter tout danger.
AVERTISSEMENT
Ne branchez PAS l'alimentation à l'unité intérieure. Cela
pourrait provoquer une décharge électrique ou un
incendie.
AVERTISSEMENT
▪ N'utilisez PAS d'éléments
localement dans le produit.
▪ Ne branchez PAS
d'évacuation, etc. sur le bornier de transmission. Cela
pourrait provoquer une décharge électrique ou un
incendie.
AVERTISSEMENT
Tenez le câblage d'interconnexion éloigné des tuyaux en
cuivre sans isolation thermique, car ces tuyaux seront très
chauds.
DANGER: RISQUE D'ÉLECTROCUTION
Toutes les parties
thermistances) sont alimentées par l'alimentation. Ne les
touchez pas à mains nues.
DANGER: RISQUE D'ÉLECTROCUTION
Coupez l'alimentation
10 minutes et mesurez la tension aux bornes des
condensateurs du circuit principal ou des composants
électriques avant de procéder aux réparations. Vous ne
pouvez pas toucher les composants électriques avant que
la tension soit inférieure à 50 V CC. Reportez-vous au
schéma de câblage pour connaître l'emplacement des
bornes.
b c d e f
DC+
DC-
h
a
a Multimètre (plage de tension DC)
b S80 – fil conducteur de l'électrovanne d'inversion
c S70 – fil conducteur du moteur de ventilateur
d LED
e S90 – fil conducteur du thermistance
f S20 – fil conducteur de la soupape de détente électronique
g S40 – fil conducteur de relais de surcharge thermique
h DB1 - pont de diode
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Série Split R32
4P518023-5D – 2019.04
électriques achetés
l'alimentation de la pompe
électriques (y compris les
électrique pendant plus de
g
6.7.3 Directives de raccordement du câblage
électrique
Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne
à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
b a
a Fil à conducteur toronné
b Borne à sertissure ronde
▪ Installez les fils comme suit:
Type de fil
Fil à simple
conducteur
A
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
c b
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
O Permis
X NON permis
Couples de serrage
Elément
M4 (X1M)
M4 (terre)
▪ Si des câbles à simple conducteur sont utilisés, veillez à recourber
l'extrémité du fil. Un mauvais travail peut provoquer de la chaleur
ou un incendie.
▪ Le câble de masse entre le dispositif de retenue des câbles et la
borne doit être plus long que les autres fils.
1-3
6.7.4 Spécifications des composants de
câblage standard
Composant
Câble Tension
d'alimentation
Phase
Fréquence
Taille des câbles
6 Installation
Méthode d'installation
c b
AA´
A´
c
a a
a b c
B
B
a
Couple de serrage (N•m)
1,5~1,6
1,4~1,5
Classe 20 Classe
25+35
220~240 V
1~
50 Hz
Câble à 3 conducteurs
2 2
2,5 mm ~4,0 mm
H05RN-F (60245 IEC 57)
Guide de référence installateur
