Outil d'évasement
pour R32 (à
À embrayage
embrayage)
(type Ridgid)
A 0~0,5 mm 1,0~1,5 mm
5 Vérifiez que l'évasement est correctement effectué.
a b
c
a La surface intérieure de l'évasement DOIT être
impeccable.
b L'extrémité du tuyau DOIT être évasée de manière
uniforme, en formant un cercle parfait.
c Veillez à ce que l'écrou évasé soit installé.

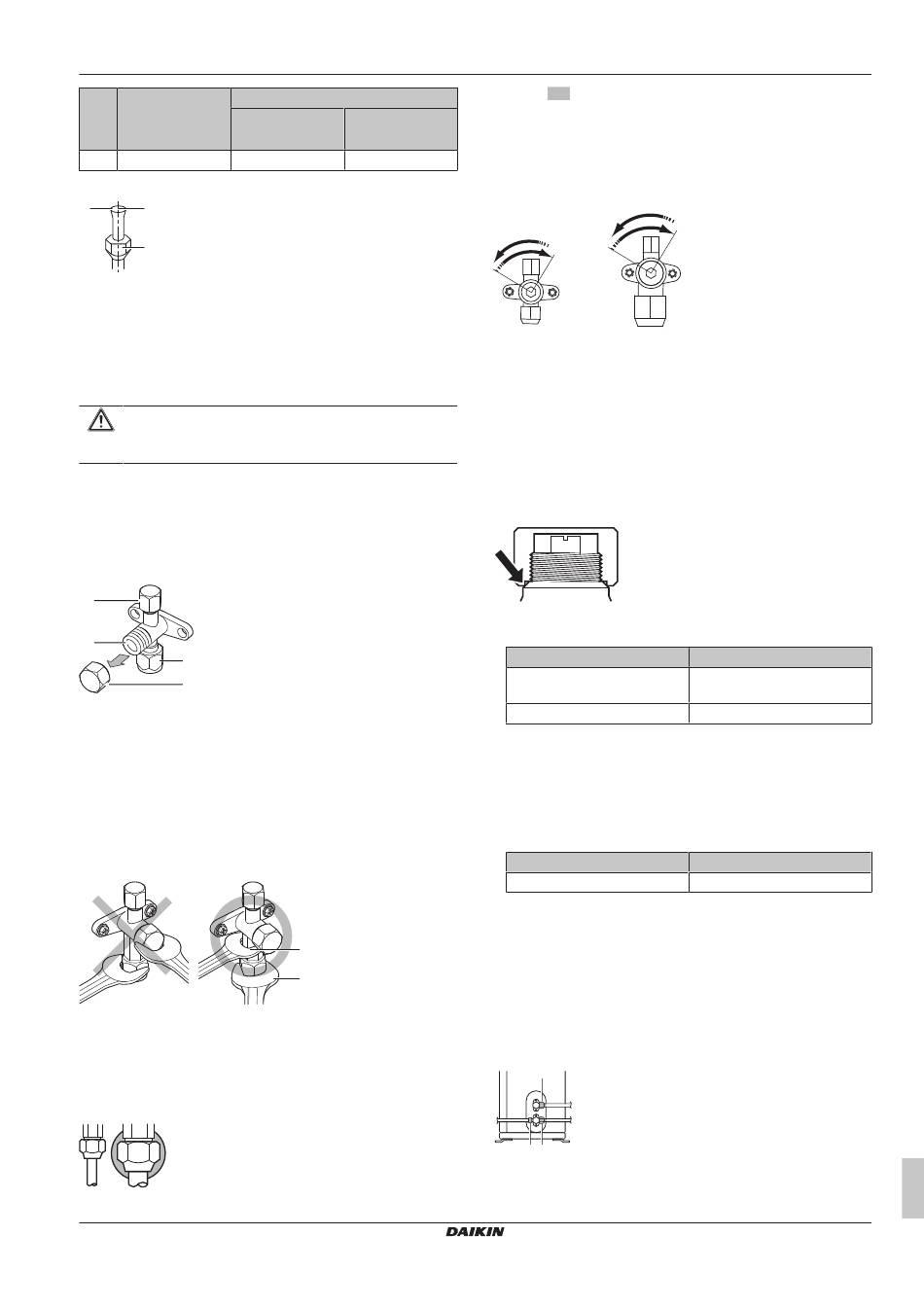

6.4.6 Utilisation de la vanne d'arrêt et de
l'orifice de service
ATTENTION
N'ouvrez PAS les vannes avant que le raccordement soit
terminé. Cela provoquerait une fuite de gaz réfrigérant.
Manipulation de la vanne d'arrêt
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt sont fermées en usine.
▪ La figure suivante montre les pièces de vanne d'arrêt nécessaires
à la manipulation de la vanne.
a
b
c
d
a Orifice de service et bouchon d'orifice de service
b Tige de vanne
c Connexion des câbles sur site
d Capuchon de tige
▪ Laissez les deux vannes d'arrêt ouvertes lors du fonctionnement.
▪ Ne forcez PAS trop sur la tige de la vanne, faute de quoi vous
risquez de casser le corps de la vanne.
▪ Veillez à TOUJOURS fixer la vanne d'arrêt à l'aide d'une clé, puis
desserrez ou serrez le raccord conique à l'aide d'une clé
dynamométrique. Ne placez PAS la clé sur le capuchon de la tige,
cela pourrait entraîner des fuites de réfrigérant.
a Clé
b Clé dynamométrique
▪ S'il est prévu que la pression opérationnelle soit basse (si le
rafraîchissement doit s'effectuer alors que la température d'air
extérieur est basse, par exemple), appliquez un enduit
d'étanchéité à base de silicone sur le raccord conique de la vanne
d'arrêt sur la conduite de gaz pour empêcher le gel.
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Série Split R32
4P518023-5D – 2019.04
Outil d'évasement classique
À écrou à oreilles
(type Imperial)
1,5~2,0 mm
a
b
Enduit d'étanchéité à base de silicone; assurez-vous de
l'absence de trous.
Ouverture/fermeture de la vanne d'arrêt
1 Retrait du couvercle de la vanne d'arrêt.
2 Insérez une clé hexagonale (côté liquide: 4 mm, côté gaz:
4 mm) dans la tige de la vanne et tournez la tige de la vanne:
Dans le sens inverse des aiguilles d'une montre pour
ouvrir.
Dans le sens des aiguilles d'une montre pour fermer.
3 Lorsque la vanne d'arrêt ne peut PAS tourner plus loin, cessez
le mouvement de rotation.
4 Installer le couvercle de la vanne d'arrêt.
Résultat: La vanne est alors ouverte/fermée.
Manipulation du capuchon de la tige
▪ Le capuchon de la tige dispose d'un joint à l'emplacement indiqué
par la flèche. Ne l'endommagez PAS.
▪ Après avoir manipulé la vanne d'arrêt, serrez le capuchon de la
tige et vérifiez qu'il n'y a pas de fuites de réfrigérant.
Elément
Capuchon de la tige, côté
liquide
Capuchon de la tige, côté gaz
Manipulation du couvercle d'entretien
▪ Utilisez TOUJOURS un tuyau de charge équipé d'une broche
d'enfoncement de vanne étant donné que l'orifice de service est
une vanne de type Schrader.
▪ Après avoir manipulé l'orifice d'entretien, serrez le capuchon de la
tige et vérifiez qu'il n'y a pas de fuites de réfrigérant.
Élément
Couple de serrage du
6.4.7 Raccordement du tuyau de réfrigérant à
l'unité extérieure
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la
plus courte possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre
les dommages physiques.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
c b
a Vanne d'arrêt du liquide
b Vanne d'arrêt du gaz
c Orifice de service
6 Installation
Couple de serrage (N∙m)
14,2~17,2
17,1~20,9
Couple de serrage (N∙m)
10,8~14,7
