Phantom 3R Beam
Le projecteur Phantom 3R peut être utilisé avec une console de contrôle en mode contrôle ou sans
console en mode autonome.
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un fil de transmission de données, et connectés à la console
de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner des adresses DMX à
l'appareil. Il s'agit du premier canal avec lequel le Phantom répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 14 canaux.
Si vous utilisez plusieurs Phantom, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Phantom devrait être 1 (001) ; celle du second Phantom devrait
être 1+14 = 15 (015) ; celle du troisième Phantom devrait être 15+14 = 29 (029), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom
correctement. Si un ou deux Phantom partagent une même adresse, ils fonctionneront de la même
manière.
Contrôle :
Après avoir défini les adresses de tous les Phantom, vous pouvez commencer à les faire fonctionner par
le biais de vos consoles de contrôle de l'éclairage.
Remarque : Une fois allumé, le Phantom détecte automatiquement si des données DMX 512 sont reçues
ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
•
Le fil XLR venant de la console de contrôle n'est pas connecté à la prise IN du projecteur Phantom
3R.
•
La console de contrôle n'est pas branchée ou est défectueuse, le fil ou la console est défectueux
ou les fils de signaux sont permutés dans la prise entrante.
Remarque : Il est nécessaire d'installer un bouchon XLR (120 ohms) dans le dernier appareil afin d'assurer
une transmission correcte sur la ligne DMX.
Code produit : 40076

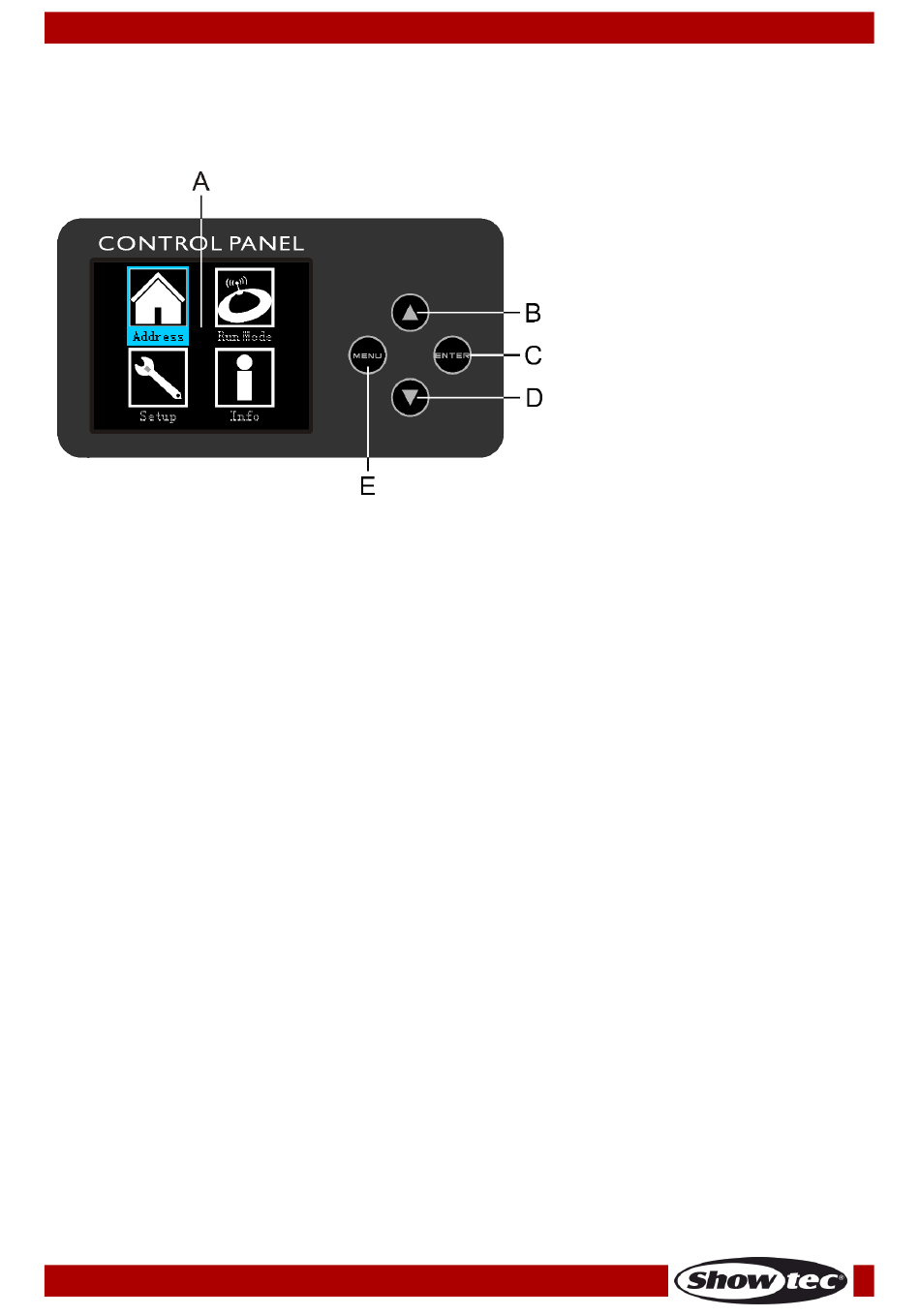

A) Affichage LCD
B)
Bouton UP (défilement vers le
haut)
C) Bouton ENTER
D) Bouton DOWN (défilement vers
le bas)
E)
Bouton MENU
Fig. 10
13
