Phantom 3R Beam

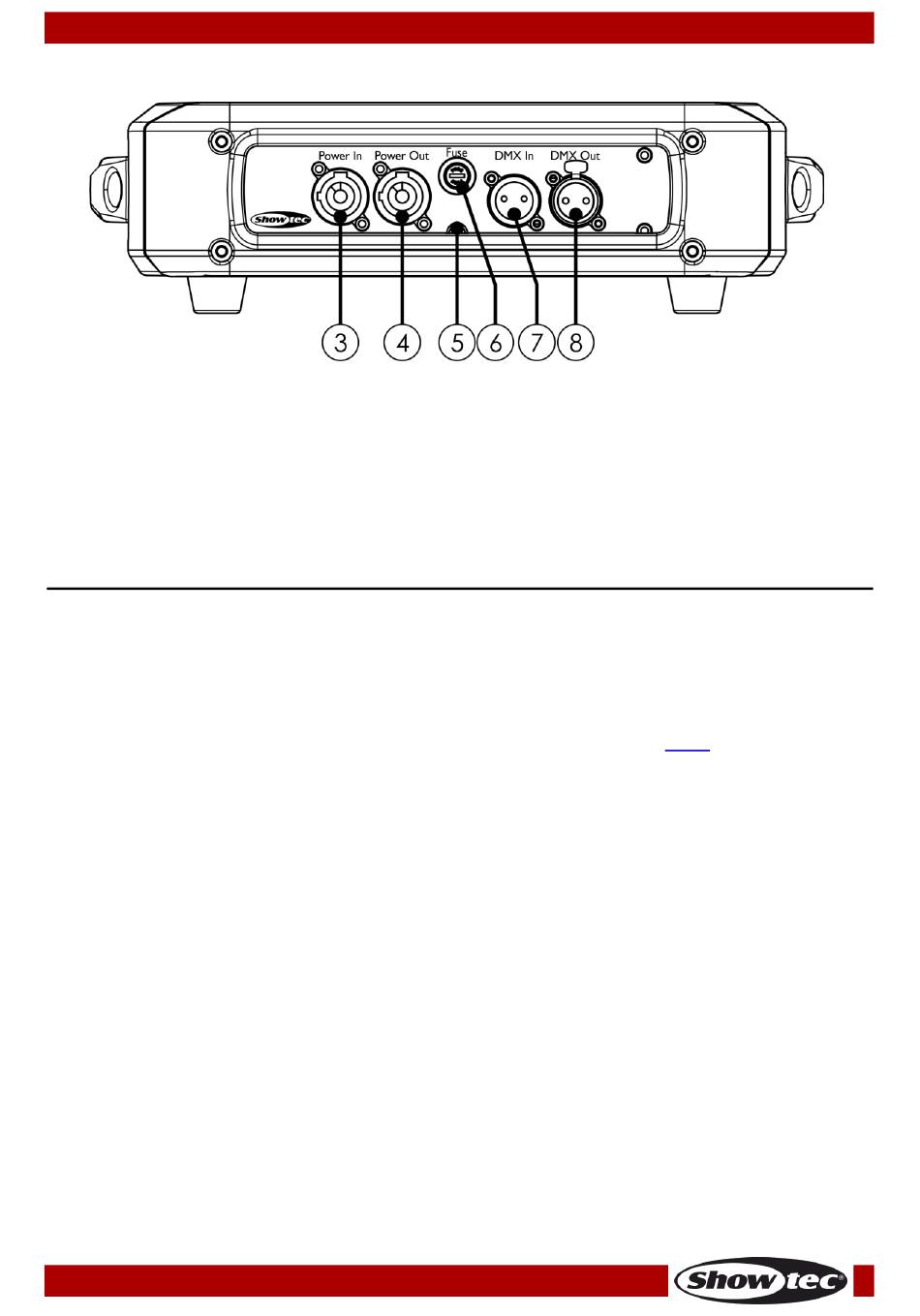

Panneau arrière
03) Prise Pro Power bleu 100-240 V (IN)
04) Prise Pro Power bleu 100-240 V (OUT)
05) Connexion de mise à la terre
06) Fusible F4AL / 250 V
07) Prise IN de signaux DMX à 3 broches
08) Prise OUT de signaux DMX à 3 broches
Installation
Retirez tout le matériel d'emballage du projecteur Phantom 3R. Veiller à retirer tous les coussinets de
mousse et de plastique. Brancher tous les fils.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Installation de la lampe
Le projecteur Phantom 3R de Showtec utilise la lampe R3, 150 W (code produit 82623). Il est
recommandé d'utiliser la lampe correspondant à votre appareil. Notez que des versions utilisant d'autres
types de lampes pourront être proposées dans l'avenir. Vérifiez l'étiquette des spécifications du produit
pour plus de détails.
Débranchez toujours l'appareil avant d'en effectuer l'entretien ou la maintenance.
La lampe doit être remplacée quand elle est abîmée ou déformée par la chaleur.
N'installez pas de lampes d'une puissance supérieure ! Leur intensité est plus élevée et elles dégagent
des températures pour lesquelles l'appareil n'est pas conçu.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Procédure :
01) Débranchez le Phantom de l'alimentation avant d'installer la lampe, et laissez la lampe refroidir.
02) Retirez les 4 vis du boîtier de la lampe, à l'arrière de la tête mobile (fig. 03).
03) Retirez le couvercle du boîtier de la lampe.
04) Retirez l'ancienne lampe en poussant la lampe vers la droite (fig. 04), et en relâchant le côté
gauche (fig. 05).
05) Dévissez les vis et enlevez la lampe (fig. 06).
06) Retirez une nouvelle lampe de la boîte et tenez-la à sa base. Lisez les instructions concernant la
lampe. Ne touchez pas le verre de l'ampoule de la lampe. De l'huile sur les mains peut amoindrir la
longévité de cette dernière. Si vous touchez le verre de l'ampoule, essuyez-le avec un chiffon propre
et non pelucheux et de l'alcool dénaturé.
07) Insérez la nouvelle lampe dans le boîtier et vissez les vis (fig. 06).
08) Poussez la lampe vers la droite et engagez son côté gauche en position (fig. 07).
09) Remettez le couvercle du boîtier de la lampe.
10) Le Phantom est maintenant prêt à être utilisé.
Code produit : 40076
