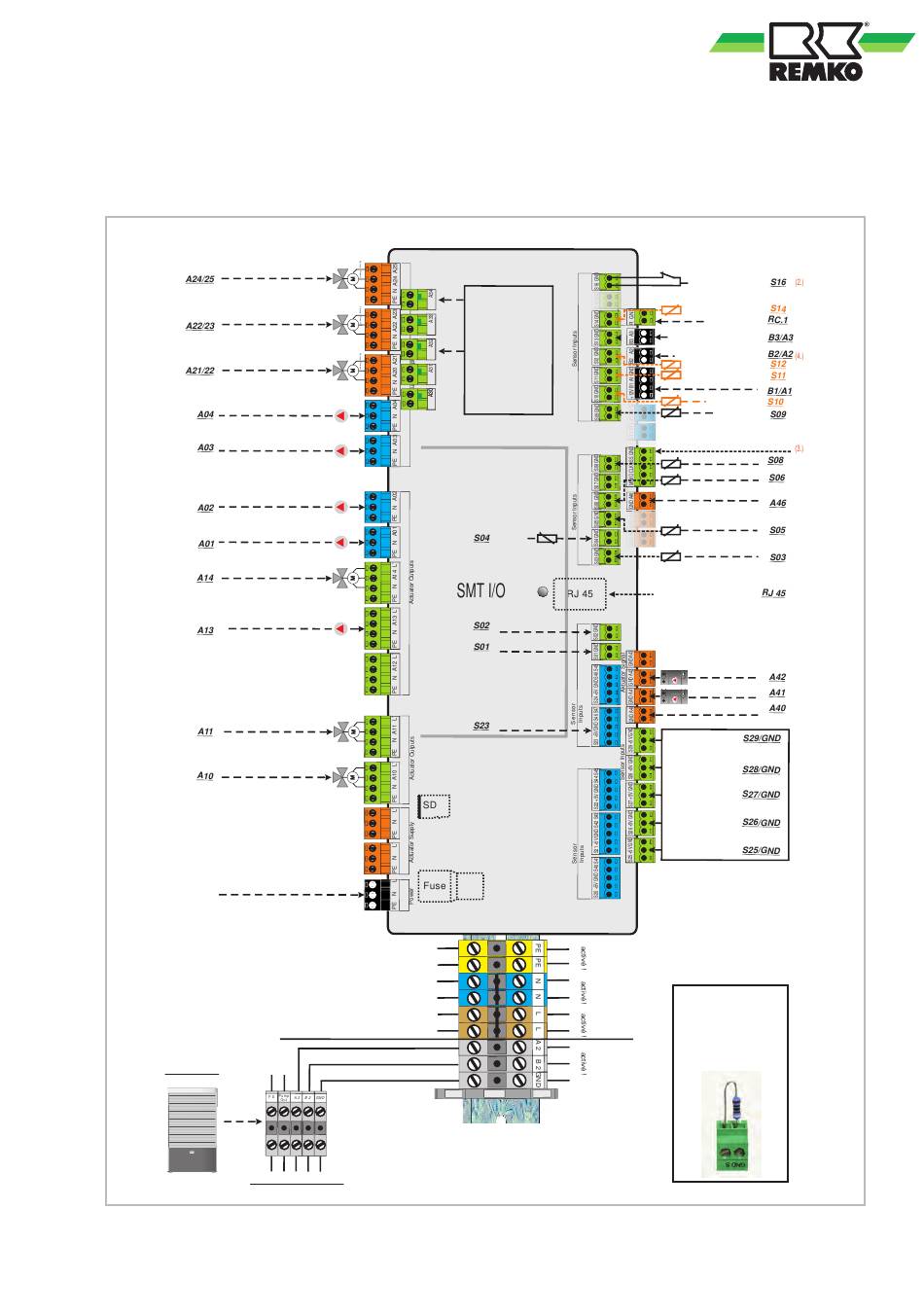

9.3 Structure électrique - Module E/S
Utiliser une section transversale de câble adaptée au câble de raccordement fourni !
Poser séparément les lignes de charge et les lignes de mesure !
2e circuit de chauffe mixte
Mélangeur 230 V
Soupape de dérivation 230 V
1er circuit de chauffe mixte
Mélangeur 230 V
Pompe de circulation
Eau chaude (230 V)
Circuit de chauffe non mixte
Pompe 230 V (en option)
1er circuit de chauffe mixte
Pompe 230 V
Pompe solaire 230 V
Non régulé
Vanne d'inversion/
Pompe Refroidir
Pompe 230 V
2e circuit de chauffe mixte
Vanne d'inversion
2 générateurs de chaleur
Vanne d'inversion
Production d'eau chaude
Alimentation en tension du module E/S
Module externe
Bornier du module externe
A32 Autorisation /
Générateur de chaleur 2
Raccordement : 230 V/1~/N/PE
REMARQUE : le pont doit être
posé sans protection contre le
blocage fermé = activation
Sans potentiel
A34 Message de
défaut commun
Retour solaire
Ballon solaire inférieur
Collecteur solaire
Débit volumique
solaire
Contact du distributeur d'énergie
2e circuit de chauffe mixte retour
* )
Résistance de codage
Communication avec la sonde d'ambiance
Communication avec le module externe
1er circuit de chauffe mixte aller
1er circuit de chauffe mixte retour
Alimentation en tension SmartControl-Touch
Borne GND & +12 V
Température extérieure
Ballon du milieu
Sonde d'eau chaude
2e circuit de chauffe mixte aller
Pompe 0 -10 V / Modulation de largeur d'impulsion
2e circuit de chauffe mixte
Circulation
Température ou impulsion
Sonde solaire aller
Communication avec SmartControl-Touch
Pompe 0 - 10 V / Modulation de largeur d'impulsion
Chauffage non mixte
Pompe 0 - 10 V / Modulation de largeur d'impulsion
1er chauffage mixte
Indication de la vitesse de rotation de la
modulation de largeur d'impulsion
Pompe solaire
Alimentation PV S0
(min. 500 imp./kWh)
Rendement S0 PV
(min. 500 imp./kWh)
Débit volumique d'eau
chaude
Compteur domestique S0
(min. 500 imp./kWh)
Compteur électrique S0
thermopompe
(min. 500 imp./kWh)
* )
Résistance de codage
La résistance de codage
fournie avec le module
intérieur doit être raccordée
ici. Raccordez la résistance
de codage en procédant
comme l'indique l'illustration
ci-dessous.
