9 Maintenance et entretien

9 Maintenance et entretien
REMARQUE
L'entretien DOIT être effectué par un installateur agréé ou
un agent technique.
Nous recommandons d'effectuer l'entretien au moins une
fois par an. Cependant, la législation en vigueur pourrait
exiger des intervalles d'entretien plus rapprochés.
REMARQUE
En Europe, les émissions de gaz à effet de serre de la
charge de réfrigérant totale dans le système (exprimées en
tonnes d'équivalent de CO
les intervalles de maintenance. Suivez la législation
applicable.
Formule pour calculer les émissions de gaz à effet de
serre: la valeur GWP du réfrigérant × la charge de
réfrigérant totale [en kg] / 1000
9.1 Aperçu: Maintenance et entretien
Ce chapitre contient les informations sur:
▪ Eviter les risques électriques lors de l'entretien du système
▪ L'opération de récupération du réfrigérant
9.2 Consignes de sécurité pour la
maintenance
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
REMARQUE: Risque de décharge électrostatique
Avant de procéder à des travaux de maintenance ou
d'entretien, touchez une pièce métallique de l'unité pour
supprimer l'électricité statique et protéger la CCI.
9.2.1 Prévention des risques électriques
Lors de l'entretien de l'équipement inverseur:
1 N'ouvrez PAS le couvercle du boîtier de composants
électriques pendant 10 minutes
l'alimentation.

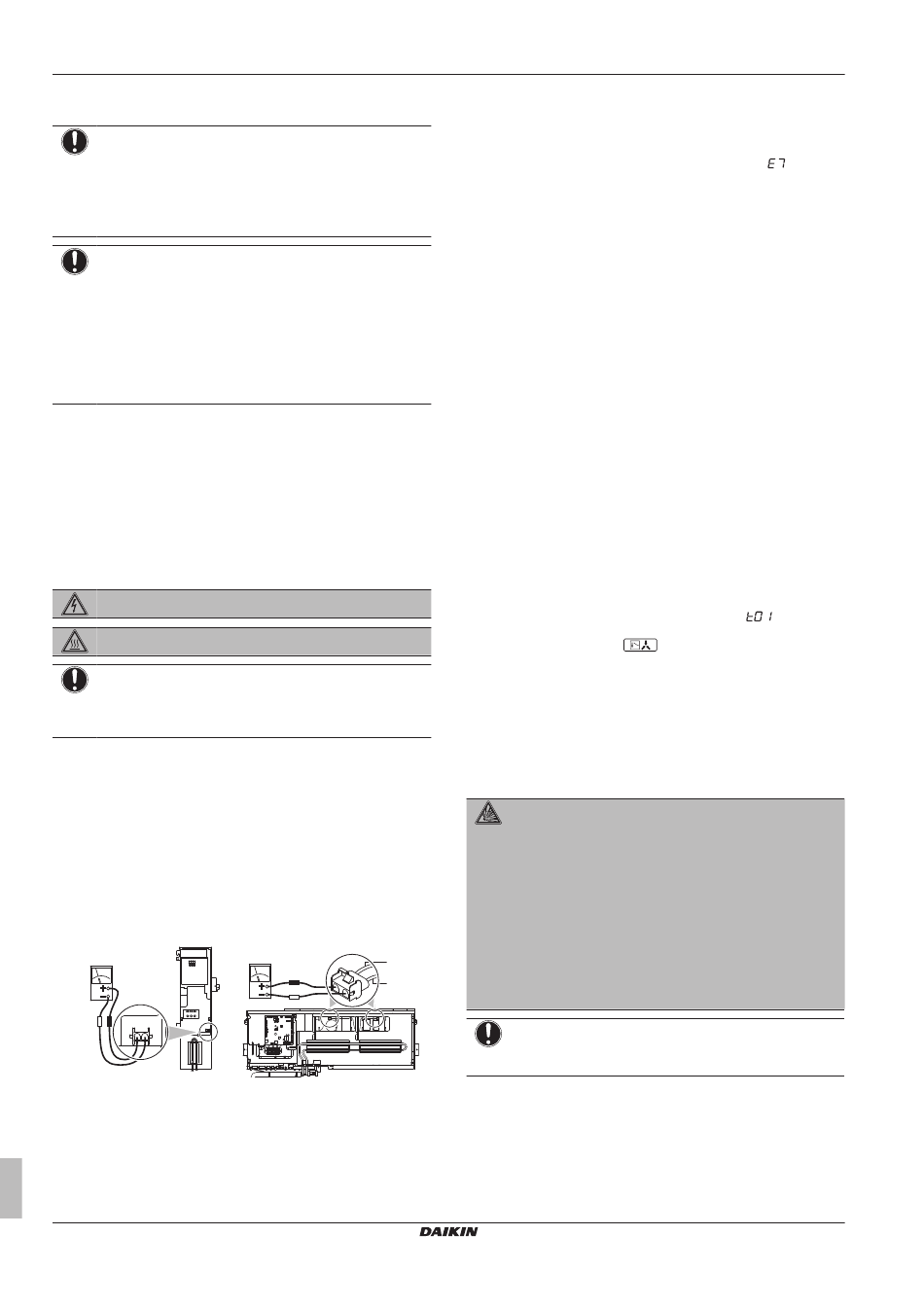

2 Mesurez la tension entre les bornes du bornier à l'aide d'un
testeur et confirmer que l'alimentation est coupée. Par ailleurs,
mesurez les points comme illustré dans la figure au moyen d'un
testeur et vérifiez que la tension de la capacitance dans le
circuit principal est inférieure à CC 50 V.
8~12 HP
X3A
3 Pour éviter d'endommager la carte PC, touchez une pièce
métallique non revêtue pour éliminer l'électricité statique avant
de retirer ou de brancher les connecteurs.
4 Tirez les connecteurs de jonction X1A, X2A des moteurs de
ventilateur dans l'unité extérieure avant de commencer
l'entretien sur l'équipement inverseur. Veillez à ne pas toucher
Guide de référence de l'installateur et de l'utilisateur
54
) sont utilisées pour déterminer
2
après avoir coupé
14~20 HP
RED
BLK
X6A (A6P) X5A (A3P)
les parties sous tension. (Si un ventilateur tourne en raison d'un
vent fort, il peut stocker de l'électricité dans la capacitance ou
dans le circuit principal et provoquer un choc électrique.)
5 Une fois que l'entretien est terminé, rebranchez le connecteur
de jonction. Sinon, le code de dysfonctionnement
sur l'interface utilisateur ou sur l'écran à 7 segments de l'unité
extérieure et le fonctionnement normal ne sera pas effectué.
Pour plus de détails, se reporter au schéma de câblage indiqué à
l'arrière du couvercle du boîtier des composants électriques.
Attention au ventilateur. Il est dangereux d'inspecter l'unité quand le
ventilateur tourne. Veillez à désactiver l'interrupteur principal et à
enlever les fusibles du circuit de commande situé dans l'unité
extérieure.
9.3 A propos du fonctionnement en
mode service
L'opération de récupération/vide de réfrigérant est possible en
appliquant le réglage [2‑21]. Se reporter à
réglages sur place" à la page 41
du mode 2.
Lorsque le mode de vide/récupération est utilisé, vérifier très
attentivement ce qui doit être vidé/récupéré avant de démarrer.
Reportez-vous au mode d'installation de l'unité intérieure pour plus
d'informations concernant le vide et la récupération.
9.3.1 Utilisation du mode de dépression
1 Lorsque l'unité est au repos, réglez l'unité en [2‑21]=1.
Résultat: Lorsque c'est confirmé, les vannes d'expansion des
unités intérieure et extérieure s'ouvriront entièrement. A ce
moment, l'indication de l'écran à segments =
utilisateur de toutes les unités intérieures indique TEST
(opération de test) et
sera interdite.
2 Evacuez le système avec une pompe à vide.
3 Appuyez sur le bouton BS3 pour arrêter le mode de vide.
9.3.2 Récupération du réfrigérant
Cela doit être fait avec un appareil de récupération de réfrigérant.
Suivez la même procédure que pour la méthode du vide.
DANGER: RISQUE D'EXPLOSION
Pompage – fuite de réfrigérant. Si vous voulez pomper le
système et qu'il y a une fuite dans le circuit de réfrigérant:
▪ N'utilisez PAS la fonction de pompage automatique de
l'unité qui vous permet de récupérer tout le réfrigérant
du système dans l'unité extérieure. Conséquence
possible: Auto-combustion
compresseur en
compresseur en marche.
▪ Utilisez un système de récupération séparé de manière
à ce que le compresseur de l'unité ne doive PAS
fonctionner.
REMARQUE
Veillez à NE PAS récupérer d'huile lors de la récupération
du réfrigérant. Exemple: En utilisant un séparateur d'huile.
10 Dépannage
10.1 Aperçu: Dépannage
Ce chapitre décrit ce qu'il y a lieu de faire en cas de problèmes.
s'affichera
"7.2 Réalisation des
pour plus de détails sur le réglage
et l'interface
(contrôle externe) et l'opération
et explosion
raison d'air entrant dans
RYYQ+RYMQ+RXYQ8~20U7Y1B
Pompe à chaleur VRV IV+
4P546228-1 – 2018.09
