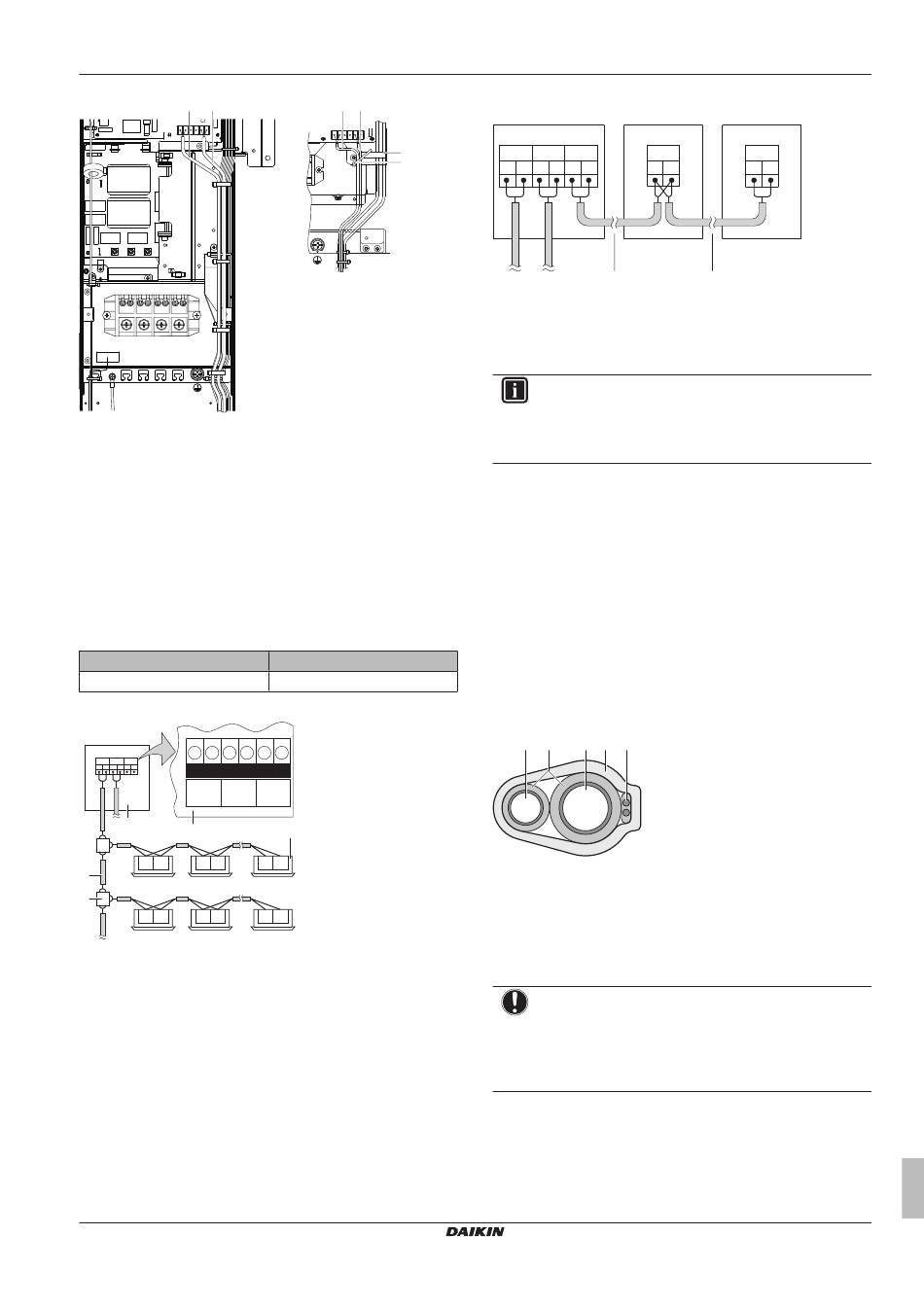

8~12 HP
a b
X1A
À fixer aux supports en plastique indiqués à l'aide de matériaux de
fixation à fournir.
a Câblage entre les unités (intérieure – extérieure ) (F1/F2
gauche)
b Câblage de transmission interne (Q1/Q2)
c Support en plastique
d Colliers fournis sur place
6.8.6 Branchement du câblage de transmission
Le câblage des unités intérieures doit être raccordé aux bornes
F1⁠ / ⁠ F 2 (entrée-sortie) de la carte de circuits imprimés de l'unité
extérieure.
Couple de serrage des vis de bornes du câblage de transmission:
Taille de vis
M3,5 (A1P)
En cas d'installation d'unité extérieure simple
A1P
F F F F Q Q F1 F2 F1 F2 Q1 Q2
1 2 1 2 1 2
TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT
e
a
F1 F2 F1 F2
b
c
F1 F2 F1 F2
a Carte de circuits imprimés (A1P)
b Utilisez le conducteur du câble sous gaine (2 câbles) (pas
de polarité)
c Plaque à bornes (non fournie)
d Unité intérieure
e Unité extérieure
RYYQ+RYMQ+RXYQ8~20U7Y1B
Pompe à chaleur VRV IV+
4P546228-1 – 2018.09
14~20 HP
a b
c
d
Couple de serrage (N•m)
0,8~0,96
d
F1 F2
F1 F2
En cas d'installation d'unités extérieures multiples
a b
A1P
F1 F2 F1 F2 Q1 Q2 Q1 Q2
f
e d
a Unité A (unité extérieure maître)
b Unité B (unité extérieure esclave)
c Unité C (unité extérieure esclave)
d Transmission maître/esclave (Q1/Q2)
e Transmission extérieur/intérieur (F1/F2)
f Transmission unité extérieure/autre système (F1/F2)
INFORMATIONS
Les unités de la série U ne peuvent pas partager le même
circuit de réfrigérant que les unités de la série T. Toutefois,
électriquement, les unités de la série U et de la série T
peuvent être connectées via F1/F2.
▪ Le câblage d'interconnexion entre les unités extérieures d'un
même système de tuyauterie doit être relié aux bornes Q1/Q2
(Out Multi). Le branchement de fils aux bornes F1/F2 entraîne un
dysfonctionnement du système.
▪ Le câblage des autres systèmes doit être raccordé aux bornes F1/
F2 (Out-Out) de la carte de circuits imprimés de l'unité extérieure
à laquelle est raccordé le câblage d'interconnexion pour les unités
intérieures.
▪ L'unité de base est l'unité extérieure à laquelle est raccordé le
câble d'interconnexion pour les unités intérieures.
6.8.7 Finition du câblage de transmission
Après l'installation des fils de transmission à l'intérieur de l'unité,
entourez-les de ruban d'enrobage en même temps que les tuyaux
de réfrigérant, comme illustré dans l'illustration ci-dessous.
a c b e d
a Tuyauterie de liquide
b Tuyauterie de gaz
c Isolant
d Câblage de transmission (F1/F2)
e Ruban d'enrobage
6.8.8 Acheminement et fixation de
l'alimentation électrique
REMARQUE
Lors de l'acheminement des fils de terre, prévoyez un écart
de 25 mm ou plus par rapport aux fils conducteurs du
compresseur. Le non-respect de cette instruction peut
nuire au bon fonctionnement des autres unités raccordées
à la même masse.
Le câblage d'alimentation peut être acheminée par l'avant et la
gauche. Le fixer au trou de montage inférieur.
Guide de référence de l'installateur et de l'utilisateur
6 Installation
c
Q1 Q2
d
