Observación: monte SIEMPRE el VDPLDJBAR6 con dos abrazaderas.
o Fije siempre el VDPLDJBAR6 con un cable de seguridad (seguridad adicional).
o Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado
debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
o Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
o Quite todo material inflamable en un radio de 0.5m alrededor del aparato.
o Un experto debe probar la instalación antes de la puesta en marcha.
Interruptor de pie de 4 vías
o Conecte el interruptor de pie a la barra [I].
Conexión DMX512
Véase las figuras en la página 3 de este manual del usuario.
• Si fuera necesario, conecte un cable con conector XLR (no incl.) a la salida XLR hembra de 3
polos del controlador y el otro conector XLR macho de 3 polos a la entrada [E] del
VDPLDJBAR6. Es posible conectar varios VDPLDJBAR6 en serie. Use un cable blindado de
doble hilo conductor con conectores XLR de entrada y de salida VDPLDJBAR6.
• Se recomienda una terminación si el cable DMX debe cubrir una gran distancia o si se usa en un
medio ambiente con mucho ruido eléctrico (ej. una discoteca). La terminación impide que el ruido
eléctrico corrompa la señal de control numérico. La terminación DMX no es más que un conector
XLR con una resistencia de 120Ω de polo 2 a polo 3. Este conector XLR está conectado a la salida
XLR [F] del último aparato de la serie.
Conexión a la rojo
Asegúrese de que el enchufe al que está conectado el foco esté puesto a tierra por
separado. Utilice sólo el cable de alimentación entregado con el foco o un cable
autorizado por el fabricante.
• Pregunte a un electricista cómo hacer la conexión eléctrica.
• Conecte el aparato a la rojo eléctrica con la conexión de alimentación [C]. Asegúrese de que sólo
conecte el VDPLDJBAR6 a un circuito protegido por un disyuntor de corriente residual (RCD) de
30mA. Normalmente, no se conectan efectos luminosos a dimmer packs (reguladores).
• Reemplace un fusible fundido sólo por uno del mismo tipo (F2A/250V).
7. Uso
• El VDPLDJBAR6 incorpora cinco modos de control: control por la música, control
automático, modo maestro/esclavo, control DMX o modo interruptor de pie.
Control por la música
• Ponga el interruptor DIP 10 en la posición OFF para activar el modo de control por la música.
• Ajuste la sensibilidad del micrófono [G] con el botón de ajuste [H].
Control automático
• Ponga el interruptor DIP 9 en la posición ON y el interruptor DIP 10 en la posición OFF.
• Ajuste la velocidad del programa con el interruptor de 1 a 3.

Modo maestro/esclavo

• Interconecte varios VDPLDJBAR6 (véase §6).
• Active el modo de control por la música o el control automático en el aparato-maestro.
• Ponga el interruptor DIP 1 y 10 de los aparatos esclavos en la posición ON para activar el
modo esclavo.

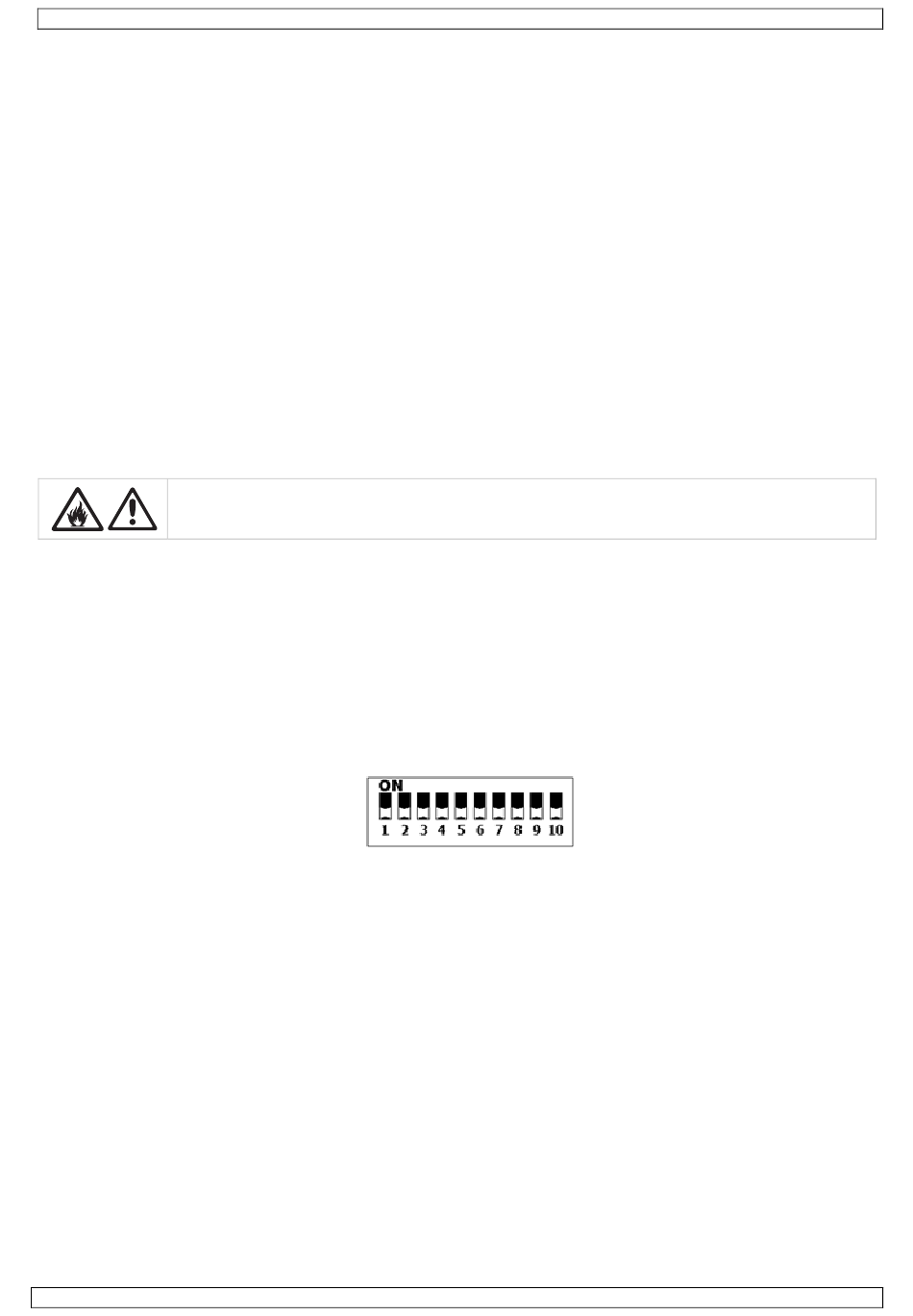

Control DMX

• Ponga el interruptor DIP 10 en la posición ON para activar el modo de control DMX.
• Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que
los aparatos reaccionen a las señales de control correctas. Esta dirección inicial digital es el
primer canal en el cual el aparato reaccionará a las señales DMX del controlador DMX. Es posible
elegir entre una sola dirección inicial para toda una serie de aparatos o una dirección inicial por
aparato.
• Con una sola dirección inicial para una serie de aparatos, todos los aparatos reaccionarán
sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal afecta a
los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará
independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en
