Installation
Branchement électrique au Canada - bornier auxiliaire
et connexions

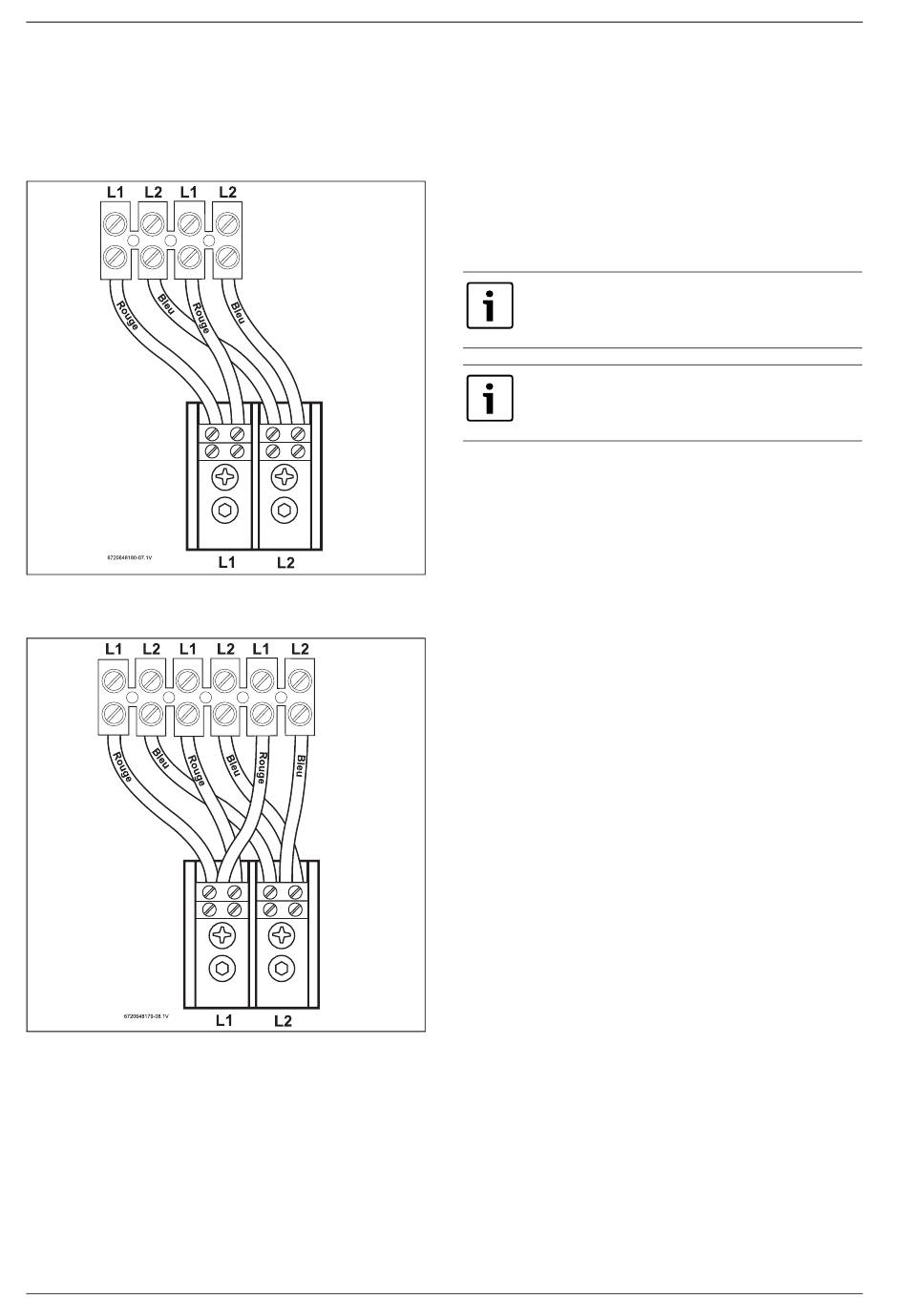

Installation du bornier auxiliaire (voir schéma ci-des-
sous).
Fig. 9
Pour le Canada uniquement (pas pour les États-
Unis.)
Fig. 10 Pour le Canada uniquement (pas pour les États-
Unis.)
B Connecter les fils rouges de la borne de gauche du
nouveau bornier aux bornes L1 de l'unité. (Deux fils
rouges sont requis pour le modèle AE115 et trois pour
le AE125).
68
B Connecter les fils bleus de la borne de droite du nou-
veau bornier aux bornes L2 de l'unité. (Deux fils bleus
sont requis pour le modèle AE115 et trois pour le
AE125).
B Pousser le bornier jusqu'au fond et le fixer dans le rail
à ailettes de la plaque arrière.
Connexion du câble d'alimentation - Pour le Canada
seulement - pas pour les États-Unis
Le modèle AE115 requiert une alimentation
monophasée 80A 240V CA protégée par un
coupe-circuit 2 pôles de 80A.
Le modèle AE125 requiert une alimentation
monophasée 120A 240V CA protégée par un
coupe-circuit 2 pôles de 120A.
• La taille du câble d'alimentation et l'installation doi-
vent être conformes au Code électrique canadien,
C22.1-02.
• Le diamètre du trou d'entrée du bornier auxiliaire
peut accepter des câbles jusqu'à 1/0 AWG.
• L'arrivée du câble se fait par le trou d'entrée des câb-
les de 1 ¼ pouces situé dans le coin en bas à droite
de la plaque arrière.
• Dénuder l'isolation des câbles électriques sur environ
½ pouces. Connecter les conducteurs non mis à la
terre aux bornes marquées " L1 " et " L2 " du bornier
auxiliaire.
• Toutes les isolations du fil de terre doivent être reti-
rées sur environ ¾ pouces. Le câble de masse doit
être raccordé à la borne à trou marquée " GR "
• Vérifier que les vis du bornier sont vissées à fond. Les
raccords lâches risquent de provoquer la surchauffe
des câbles.
• Vérifier que le fil de terre est bien enroulé autour de
sa borne et dans la rondelle de selle. L'écrou doit être
bien serré.
• Fixer le capot et visser les vis de fixation.
6 720 800 414 (2011/09)
