Instalación/Conexión

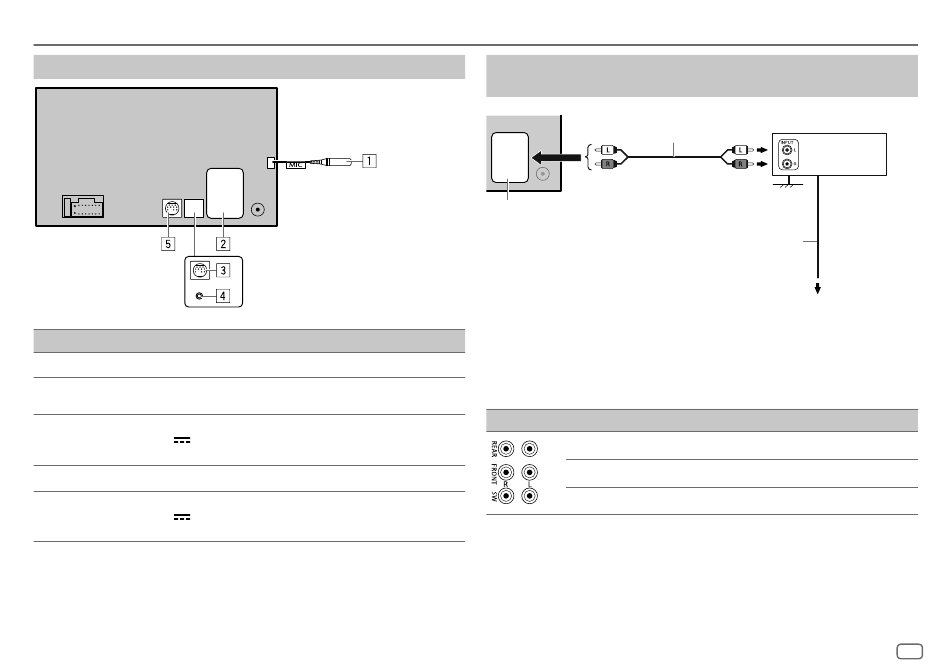

Conecte los componentes externos
No. Pieza
1 Para KW-X840BTS: MIC (terminal de entrada de micrófono) (página 19)
2 Terminales de salida (Consulte lo siguiente "Conecte los amplificadores externos a través de los
terminales de salida".)
3 Para KW-X840BTS:
Puerto de expansión (12 V 500 mA): Al sintonizador para vehículos SiriusXM opcional
(disponible en el mercado). (Página 15)
4 Para KW-R940BTS: Jack de entrada de micrófono (página 19)
5 Para KW-R940BTS:
Puerto de expansión (12 V 500 mA): Al sintonizador para vehículos SiriusXM opcional
(disponible en el mercado). (Página 15)
Conecte los amplificadores externos a través de los terminales
de salida
Cable de señal (no suministrado)
Terminales de salida
* Para evitar daños a la unidad, conecte firmemente el cable de conexión a masa del amplificador al
chasis del vehículo.
Terminales de salida Crossover de 2 vías
REAR: Salida posterior
FRONT: Salida frontal
SW : Salida del subwoofer
Amplificador
de JVC*
Cable remoto (no suministrado)
Al cable remoto (azul/blanco) del
mazo de conductores. (Página 44)
Crossover de 3 vías
Salida del tweeter
Salida de rango medio
Salida del woofer
