Schémas Hydrauliques - elco EURON NOx 18 HA Mode D'emploi

Installation

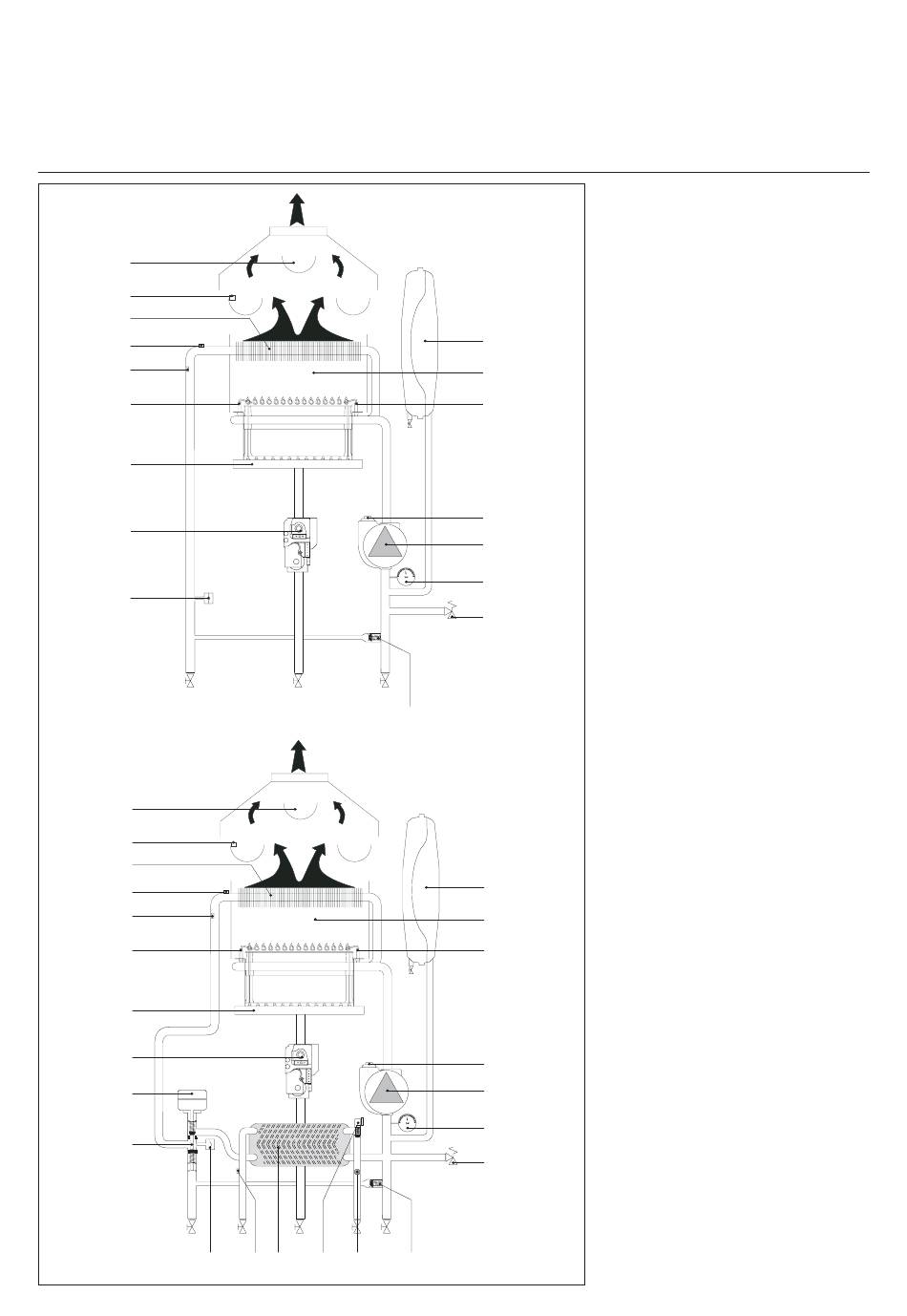

Schémas hydrauliques
1
2
3
4
5
6
7
8
9
A
1
2
3
4
5
6
7
8
9
10
A
11
18
C E
B C D E
12 13 14 15
17
16
15
14
13
12
11
10
23
22
21
20
19
18
17
16
EURON HA
Légende
1. hotte pour l'aspiration des fumées
2. thermostat des fumées
3. échangeur primaire
4. thermostat de surchauffe
5. sonde NTC de refoulement
6. sonde de détection
7. brûleur
8. vanne de gaz
9. pressostat de minima
10. by-pass automatique.
1 1. valve de sécurité 3 bar
12. hydromètre
13. circulateur
14. soupape automatique de dégazage
15. sonde d'allumage
16. chambre de combustion
17. vase d'expansion (en option)
EURON HSA
Légende
1. hotte pour l'aspiration des fumées
2. thermostat des fumées
3. échangeur primaire
4. thermostat de surchauffe
5. sonde NTC de refoulement
6. sonde de détection
7. brûleur
8. vanne de gaz
9. moteur de la soupape à 3 voies
10. soupape à 3 voies
11. pressostat de minima
12. sonde NTC sanitaire
13. échangeur secondaire
14. fl uxostat sanitaire
15. limiteur de débit sanitaire
16. by-pass automatique.
17. valve de sécurité 3 bar
18. hydromètre
19. circulateur
20. soupape automatique de dégazage
21. sonde d'allumage
22. chambre de combustion
23. vase d'expansion (en option)
