Dimensions - elco EURON NOx 18 HA Mode D'emploi

Description du produit

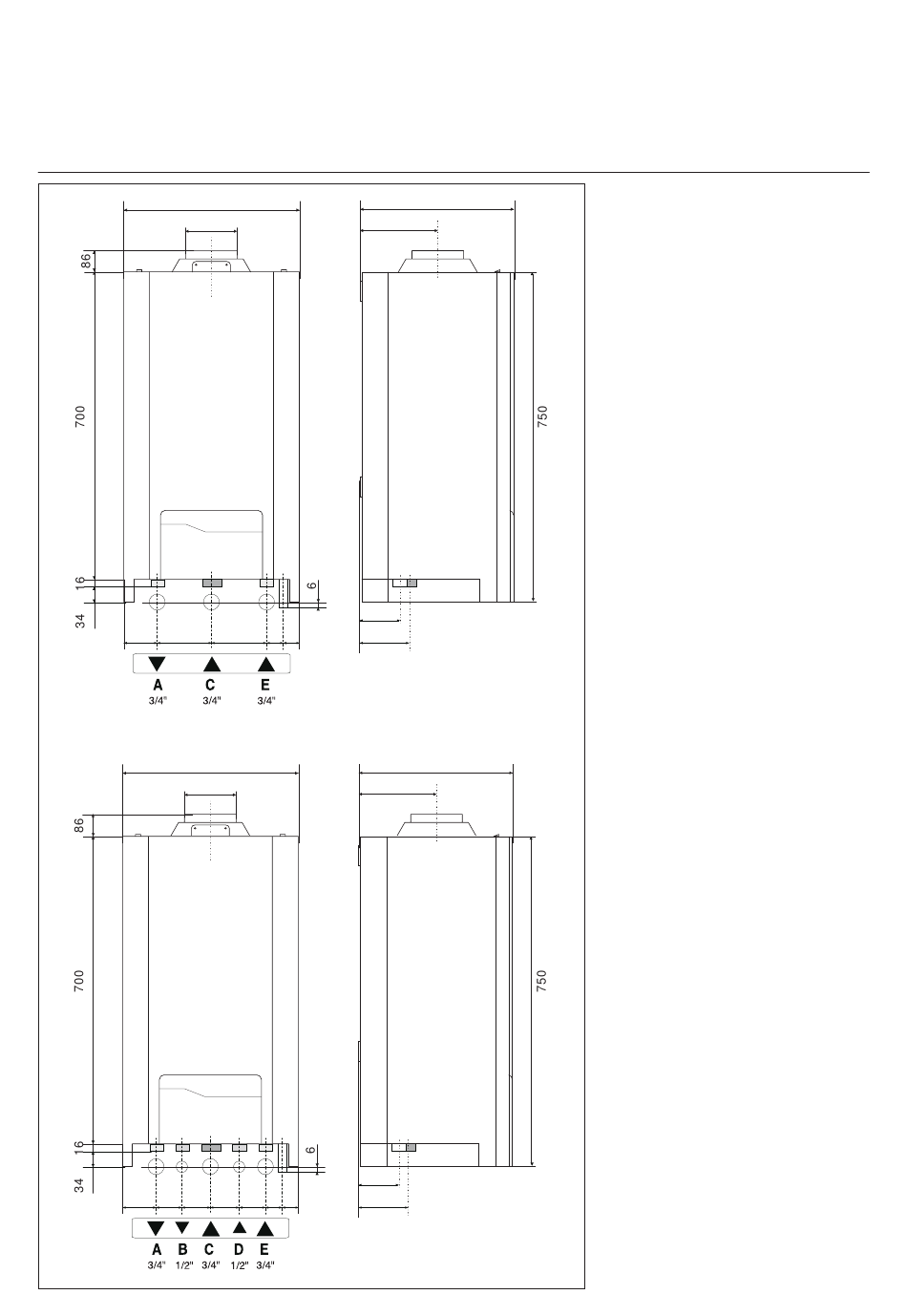

Dimensions

450
(A)
93 132
450
(A)
93 65 67
12
184
100*
G
132 4647
120** (Gas)
184
100*
G
67 65 4647
120** (Gas)
372
372
Euron NOx 18 / 26 HA
Légende:
A = Refoulement du système
C = Arrivée de gaz
E = Retour de l'installation
G = Clapet de décharge de sécurité
(*) Raccordement à l'eau
(**) Raccordement au gaz
18HA (A) = 110
26HA (A) = 130
Euron NOx 26 HSA
Légende:
A = Refoulement du système
B = Débit d'eau chaude
C = Arrivée de gaz
D = Arrivée d'eau froide
E = Retour de l'installation
G = Clapet de décharge de sécurité
(*) Raccordement à l'eau
(**) Raccordement au gaz
26HSA (A) = 130
