Dimensions - Reznor UDSA 008-2 Instructions D'utilisation

5. Dimensions & Distances de sécurité

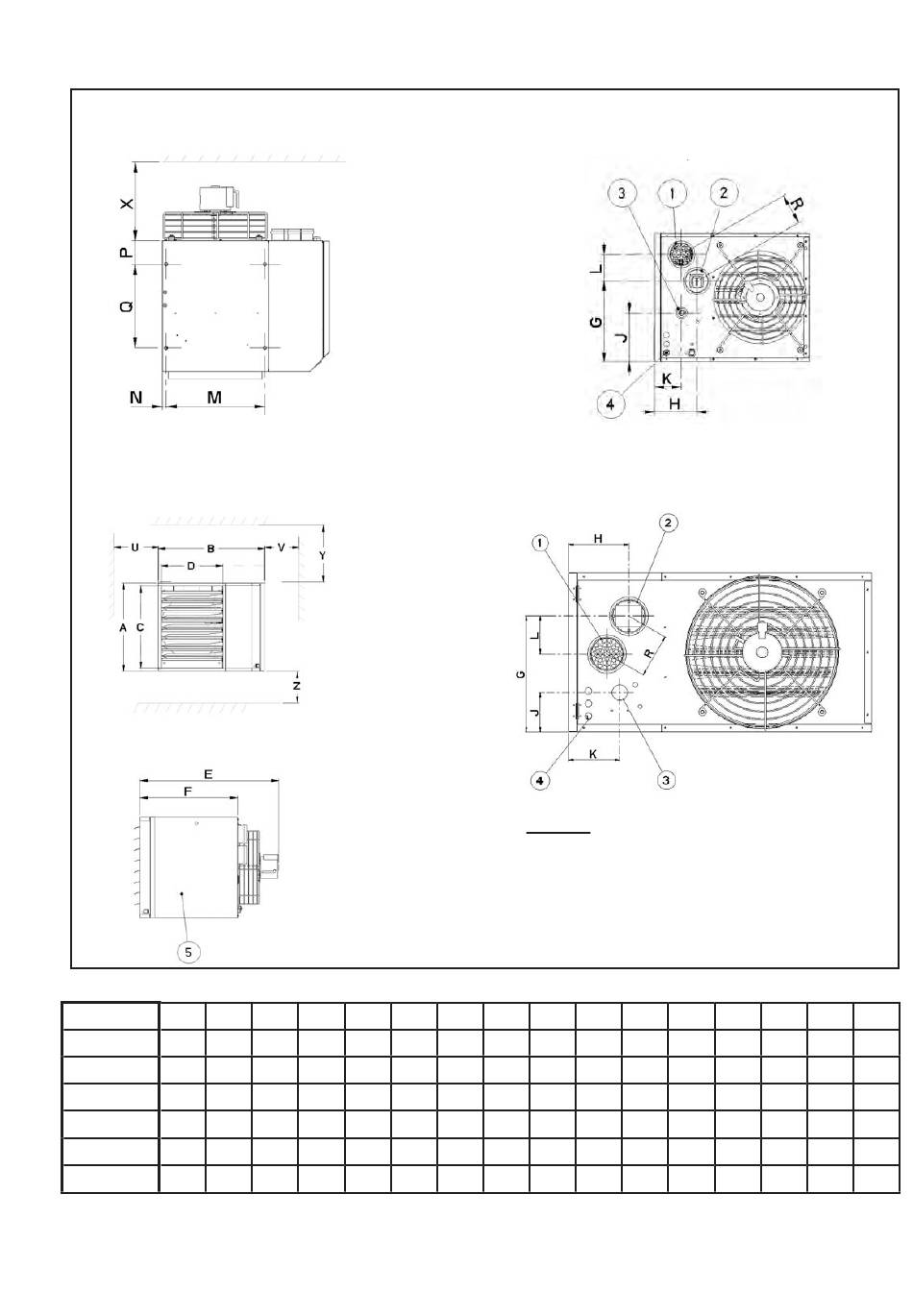

Figure 1
Vue de dessus
Vue de face
Vue de côté
Tableau 1 : Dimensions (mm)
Type A B
008 - 011 307 700
015 - 020 383 700
025 - 030 586 700
032 586 700
035 - 050
510 971
055 - 064 663 971
C D E F
267 404 696 546
343 404 723 546
546 404 771 546
546 404 771 546
456 601 1129 897
609 601 1138 897
(Orientation horizontale = version standard)
Vue arrière
(tous les mod. sauf 035-2,043-2,050-2)
Vue arrière
(seulement les mod. 035-2,043-2,050-2)
Légende:
1. Arrivée d'air comburant
2. Evacuation des gaz brûlés
3. Raccordement gaz externe
4. Entrées de câbles de raccordement électriques
5. Panneau de service
G H J K
131 191 129 67
200 191 139 122
368 191 222 122
368 191 222 122
371 195 126 166
354 207 150 166
L M N P
85 413 16 98
86 413 16 98
121 413 16 98
121 413 16 98
121 623 33 149
204 623 33 149
1307UDSA-2,BEFR/FRFR/LUFR,CHFR, Pag. 5/38
Q R
350 120
350 120
350 140
350 140
600 140
600 225
