Structure et fonctionnement
Procédé de soudage TIG
5.7
Procédé de soudage TIG
5.7.1
Raccordement du poste de soudage et du câble de masse
7
Pos. Symbole Description
1
2
3
4
5
6
7
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
•
Brancher le câble de courant de soudage de la torche combinée dans la prise de raccordement,
brancher le courant de soudage « - » puis verrouiller en tournant vers la droite.
Uniquement pour la torche avec fonctions spéciales (câble de commande supplémentaire) :
•
Brancher la fiche du câble de commande de la torche dans la prise de raccordement à 7 broches
(numérique) ou à 19 broches (selon le modèle) puis verrouiller.
•
Insérer le câble de courant de soudage avec la sélection de polarité dans la prise de raccordement « -
» et verrouiller.
78
0
Torche de soudage
Faisceau de torche de soudage
Prise de raccordement, 7 broches
Raccordement pour postes périphériques avec interface numérique
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés
Prise de raccordement courant de soudage « + »
•
Soudage TIG :
Pièce
6
5

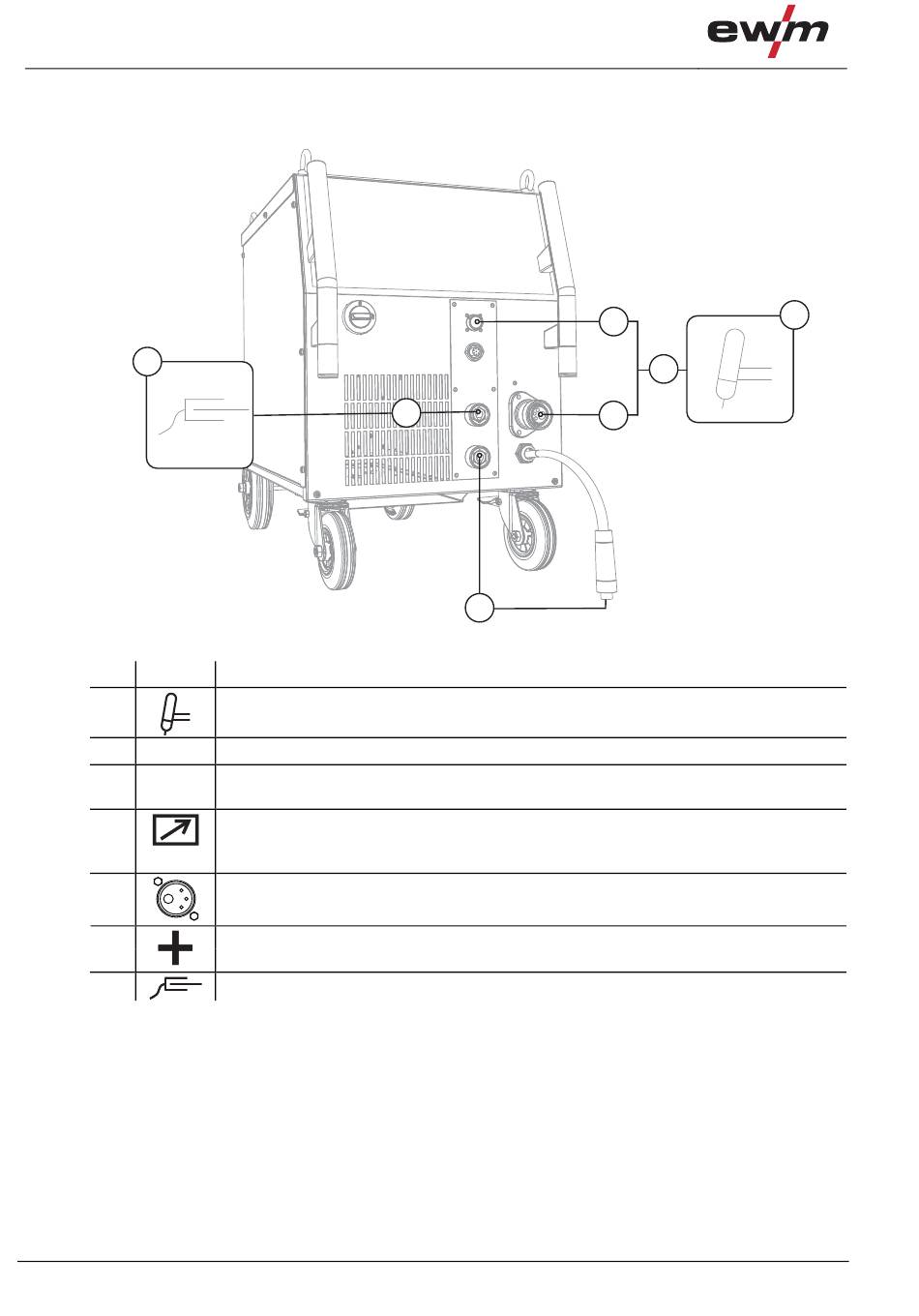

Illustration 5-42
Raccordement de la pièce
3
2
4
099-005023-EW502
09.08.2010
