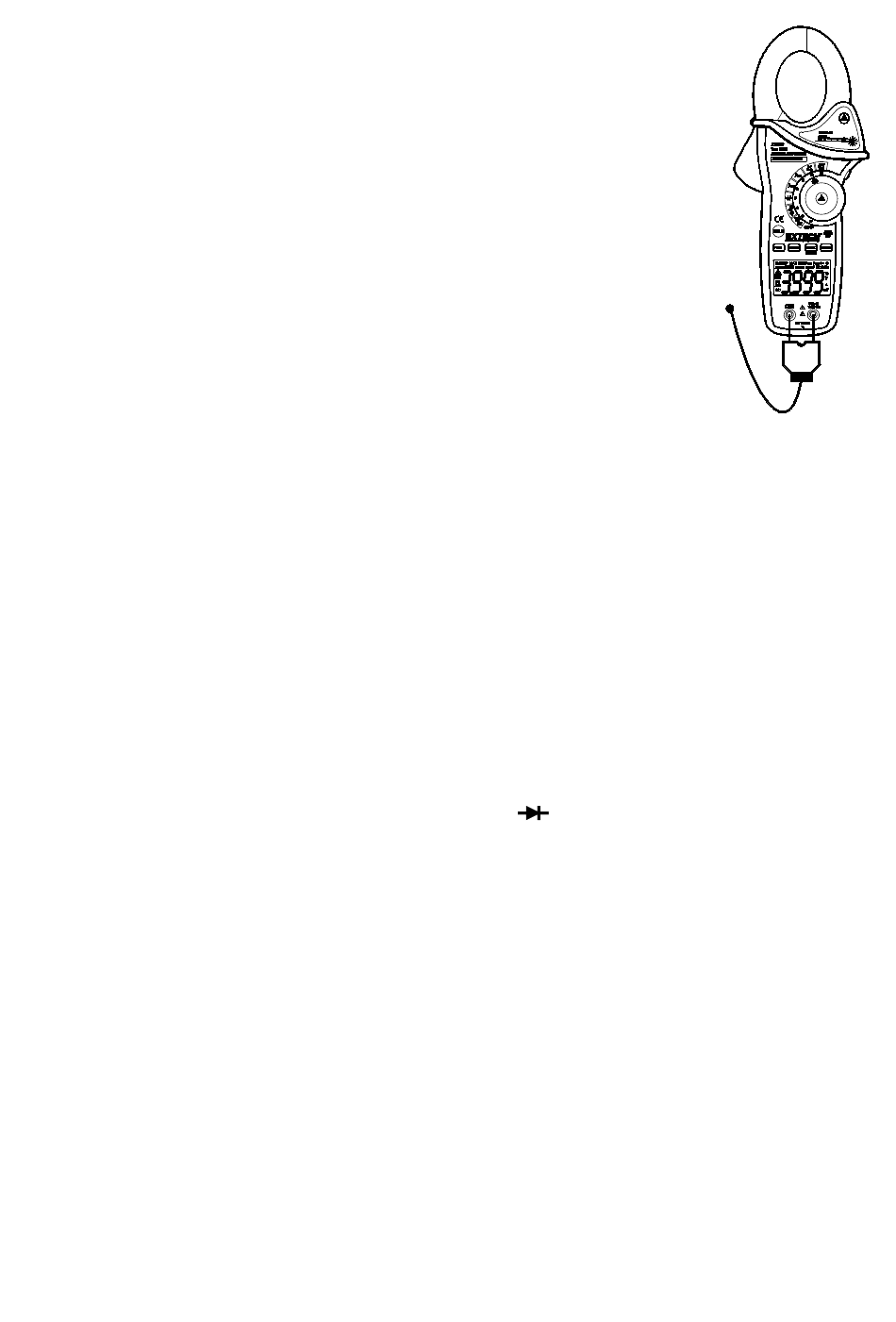

Mesures de la température de type K
1.
Réglez le commutateur des fonctions à la position K Temp.
2.
Insérez la sonde de température dans les connecteurs négatif COM et
positif TEMP, en observant la polarité.
3.
Touchez l'extrémité de la sonde de température sur l'appareil sous essai.
Continuez à toucher l'appareil sous essai avec la sonde jusqu'à ce que la
lecture se stabilise.
4.
Lisez la température sur l'écran. La lecture numérique indiquera le point
décimal et la valeur appropriés.
AVERTISSEMENT : Pour éviter un choc électrique, s'assurer que la sonde de
thermocouple a été retirée avant de commuter à une autre fonction de mesure.
Note : En cas d'une entrée ouverte ou d'un dépassement de température, le
multimètre affichera « OL » et émettra un bip.
Note : Consultez le paragraphe « Unités de température » pour sélectionner °F
ou °C
Note : La température ambiante de la sonde de thermocouple fournie est -20 à 250°C (-4 à 482°F)
Mesures de continuité
1.
Insérez la connexion d'essai noire dans la borne COM négative et la rouge dans la borne
positive Ω.
2.
Réglez le commutateur des fonctions à la position
3.
Utilisez la touche MODE pour sélectionner « Continuity »
changeront lorsque la touche MODE sera enfoncée.
4.
Touchez les extrémités de la sonde d'essai autour du circuit ou de la composante sous essai.
5.
Si la résistance est < 40Ω, une tonalité se fera entendre.
Essai de la diode
1.
Insérez la fiche banane de la connexion d'essai noire dans le connecteur COM négatif et la
rouge dans le connecteur positif.
2.
Tournez le commutateur des fonctions à la position
sélectionner la fonction d'essai de la diode si nécessaire (le symbole de la diode s'affichera sur
l'écran ACL lorsque le mode est en essai de la diode).
3.
Touchez les extrémités de la sonde d'essai à la jonction de la diode ou du semi-conducteur
sous essai. Notez la lecture du multimètre.
4.
Inversez la polarité des connexions d'essai en inversant les connexions rouges et noires.
Notez cette lecture.
5.
La diode ou la jonction peuvent être évaluées comme suit :
Si une lecture affiche une valeur (typiquement 0,400 V à 0,900 V) et l'autre lecture
affiche OL, la diode est bonne.
Si les deux lectures affichent OL, le dispositif est ouvert.
Si les deux lectures sont très petites ou égales à « 0 », le dispositif est court-circuité.
.
)
•)
)
. Les icônes d'affichage
•)
)
)
. Utilisez la touche MODE pour
7
