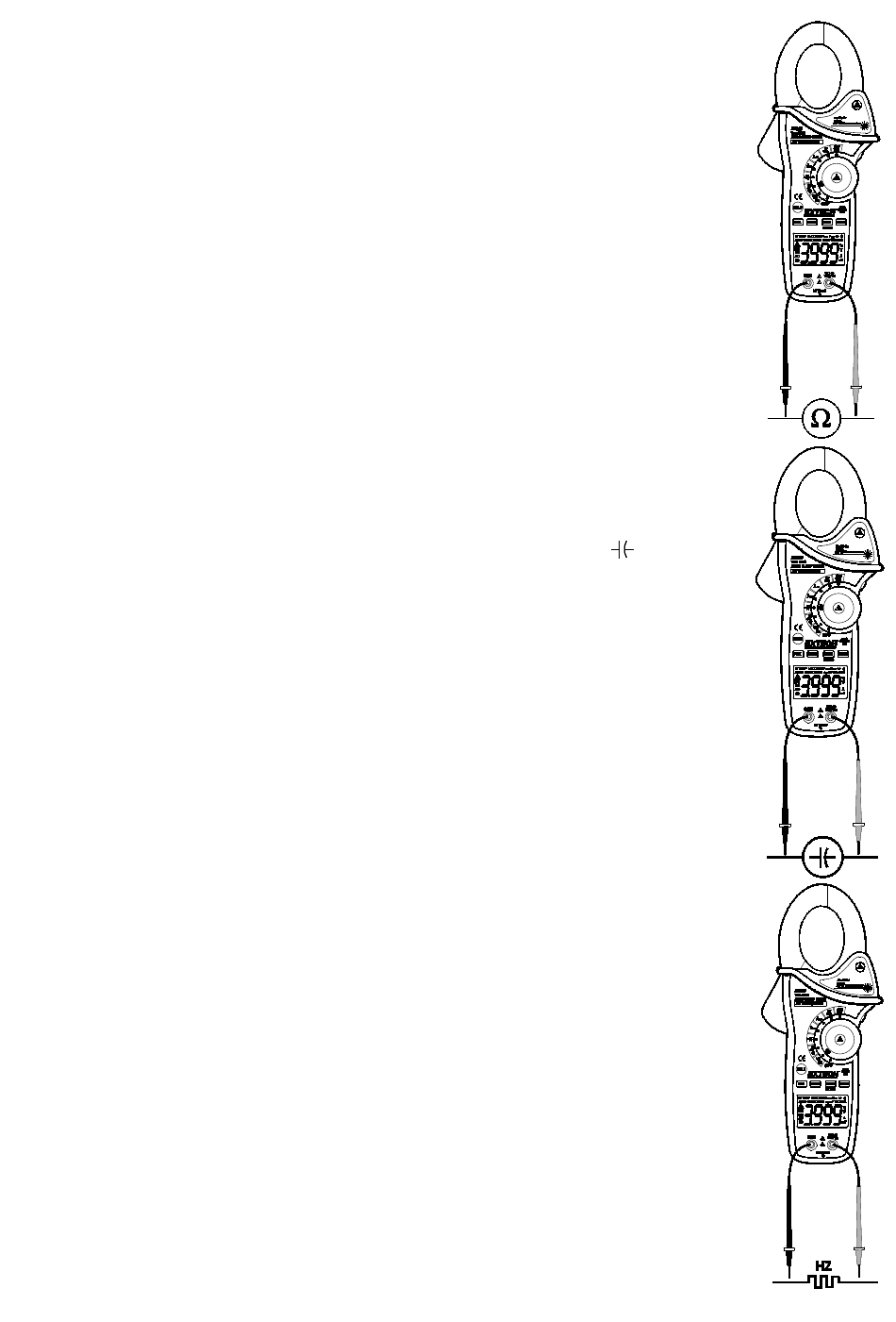

Mesures de la résistance
Note : Enlevez l'alimentation avant de procéder aux mesures de résistance
1.
Insérez la connexion d'essai noire dans la borne COM négative et la rouge
dans la borne positive Ω.
Réglez le commutateur des fonctions à la position Ω.
2.
3.
Touchez les extrémités de la sonde d'essai autour du circuit ou de la
composante sous essai.
4.
Lisez la résistance sur l'écran ACL.
Mesures de la capacité
AVERTISSEMENT : Pour éviter les chocs électriques,
déchargez le condensateur sous essai avant de procéder aux
mesures. Si « dISC » s'affiche dans l'écran, retirez et déchargez
le condensateur.
1.
Réglez le commutateur des fonctions à la position de capacité
2.
Insérez la fiche banane de la connexion d'essai noire dans le connecteur
COM négatif et la rouge dans le connecteur CAP positif.
3.
Enfoncez la touche MODE pour mettre à zéro toute capacité parasite.
4.
Touchez les extrémités de la sonde d'essai autour de la pièce sous essai.
5.
Lisez la valeur de la capacité dans l'écran.
6.
L'écran indiquera le point décimal et la valeur appropriés.
Note : Pour de très grandes valeurs de mesures de capacité, plusieurs minutes
peuvent s'écouler avant que la lecture finale se stabilise.
Mesures de la fréquence
1.
Réglez le commutateur des fonctions à la position V Hz.
2.
Appuyez et maintenez la touche MODE enfoncée pour sélectionner la
fonction de fréquence (Hz). « k Hz » s'affichera à l'écran.
3.
Insérez la fiche banane de la connexion d'essai noire dans le connecteur
COM négatif et la rouge dans le connecteur Hz positif.
4.
Touchez les extrémités de la sonde d'essai autour de la pièce sous essai.
5.
Lisez la valeur de la fréquence dans l'écran.
6.
L'écran indiquera le point décimal et la valeur appropriés.
7.
Appuyez et maintenez à nouveau la touche MODE pour retourner au mode
de tension.
6
.
EX830A-fr-FR_v5.8 5/17
