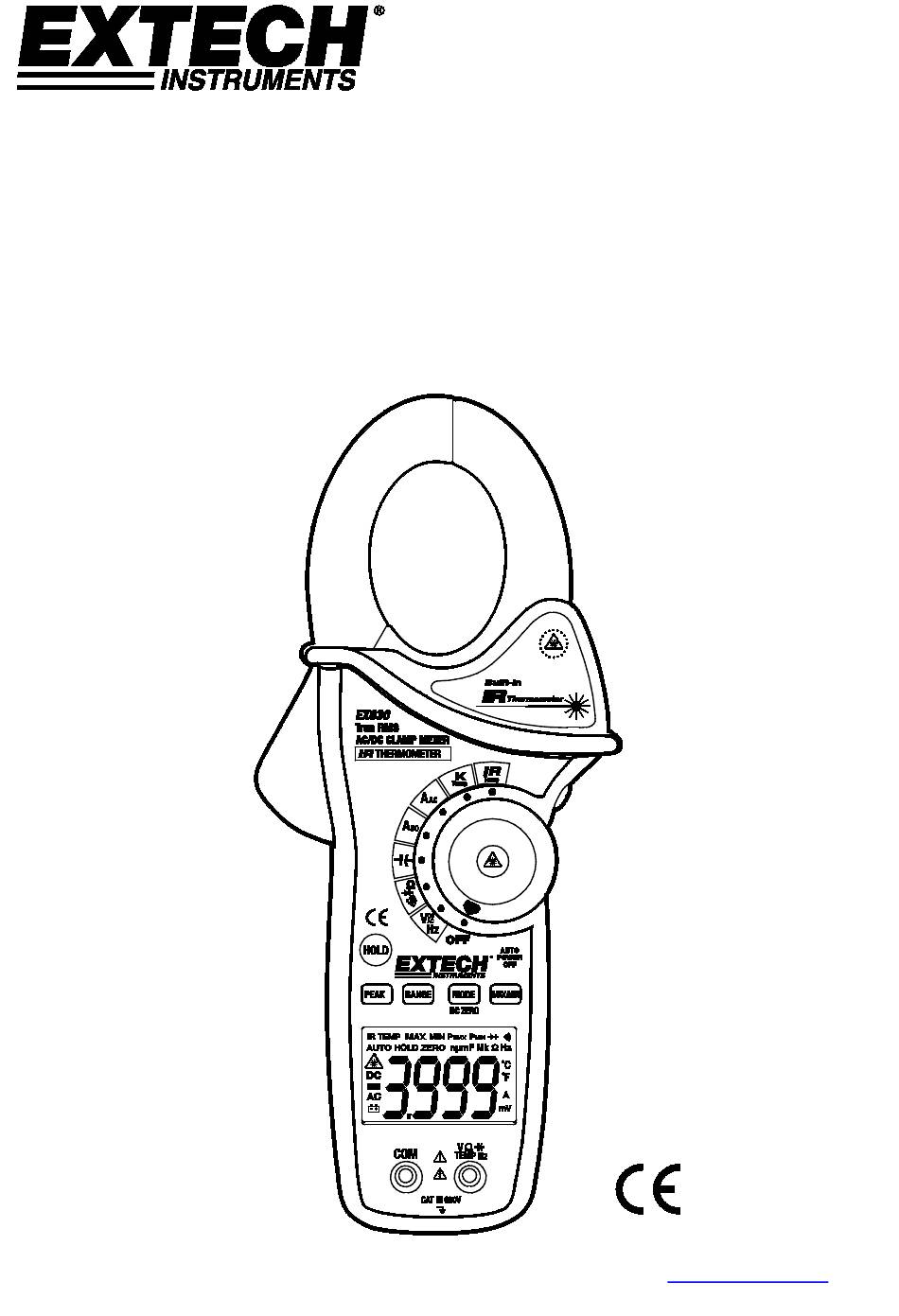

- Page 1 Manuel de l’utilisateur Extech EX830 Multimètre à pinces de 1000 ampères à valeur efficace vraie avec thermomètre infrarouge Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Avertissements

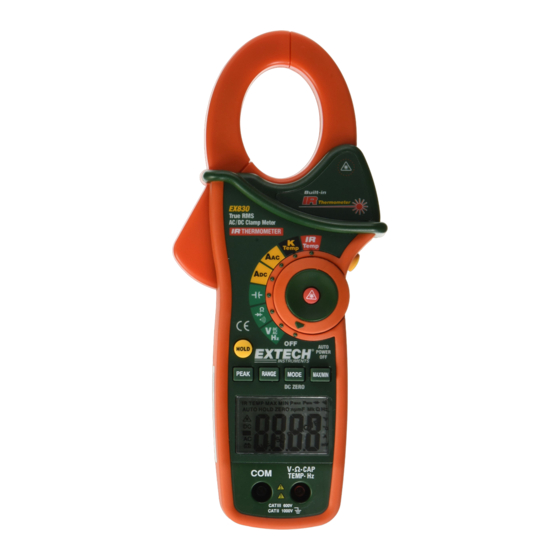

Introduction Félicitation pour l’achat du Extech EX830, votre multimètre à pinces de 1 000 ampères à valeur efficace vraie. Ce multimètre mesure la tension c.a./c.c., le courant c.a/c.c., la résistance, la capacité, la fréquence, la diode, la continuité, la température par thermocouple de type K et par infrarouge sans contact. - Page 3 AVERTISSEMENTS • L’utilisation inappropriée de ce mètre peut causer des dommages, chocs, blessures ou mort. Lisez et comprenez le présent manuel avant d’utiliser le mètre. • Pour toutes les mesures, utilisez toujours la catégorie (CAT) de tension de mesure approuvée et les câbles de tests, sondes de test et adaptateurs nominaux recommandés.
- Page 4 Description Description du détecteur Pince à courant Déclencheur d’ouverture de la pince Bouton Data Hold Bouton Peak Bouton Range (selection manuel de limite) Ecran LCD rétroéclairé Entrée des connecteurs s pour les câbles de mesure Bouton Mode/DC zero MAX/MIN Commutateur de fonctions Bouton du laser de visée Bouton lumiere de fond Thermomètre IR et laser de visée (arrière)
-
Page 5: Fonctionnement
Fonctionnement NOTES : Lire et comprendre tous les avertissements et toutes les mises en garde de ce guide d’utilisation avant d’utiliser ce multimètre. Régler le commutateur de sélection des fonctions à la position OFF lorsque le multimètre n’est pas en utilisation. Mesures du courant AVERTISSEMENT : S’assurer que les connexions d’essai sont débranchées du multimètre avant d’effectuer les mesures de courant avec les pinces. - Page 6 Mesures de la résistance Note : Enlevez l’alimentation avant de procéder aux mesures de résistance Insérez la connexion d’essai noire dans la borne COM négative et la rouge dans la borne positive Ω. Réglez le commutateur des fonctions à la position Ω. Touchez les extrémités de la sonde d’essai autour du circuit ou de la composante sous essai.
- Page 7 Mesures de la température de type K Réglez le commutateur des fonctions à la position K Temp. Insérez la sonde de température dans les connecteurs négatif COM et positif TEMP, en observant la polarité. Touchez l’extrémité de la sonde de température sur l’appareil sous essai. Continuez à...
- Page 8 Mesures de température infrarouge sans contact Réglez le commutateur de fonctions à la position IR Temp. Dirigez le capteur infrarouge (arrière du multimètre) vers la surface à mesurer. Enfoncezla touche au centre du commutateur des fonctions rotatif pour activer le pointeur laser et identifier la zone de la surface à...
- Page 9 Maintien des données Pour immobiliser la lecture sur l’écran ACL, enfoncez la touche HOLD. Lorsque le maintien des données est activé, l’icône HOLD s’affiche à l’écran ACL. Enfoncez à nouveau la touche HOLD pour retourner à un fonctionnement normal. Maintien de la crête La fonction de maintien de la crête capte la tension ou le courant c.a.
-
Page 10: Entretien
Entretien AVERTISSEMENT : Afin d’éviter les chocs électriques, débranchez le multimètre de tout circuit, retirez les connexions d’essai des bornes d’entrée, et mettez hors tension (OFF) le multimètre avant d’ouvrir le boîtier. Ne pas faire fonctionner le multimètre avec un boîtier ouvert. Nettoyage et entreposage Essuyez périodiquement le boîtier avec un linge humide et un détergent doux;... -
Page 11: Spécifications
Spécifications Fonction Gamme et résolution Précision (% de la lecture + chiffres) Courant c.a. 400 A c.a. ± (2,5 % + 8 d) 50/60 Hz 1 000 A c.a. ± (2,8 % + 5 d) 400 A c.c. ± (2,5 % + 5 d) Courant c.a. - Page 12 Fonction Écart et résolution Précision (% de la lecture + chiffres) -4 à 1 400 ± (3 % de la lecture + 9 Température (type K) -20 à 760 ± (3 % de la lecture + 5 -58 à -4 °F ±...
