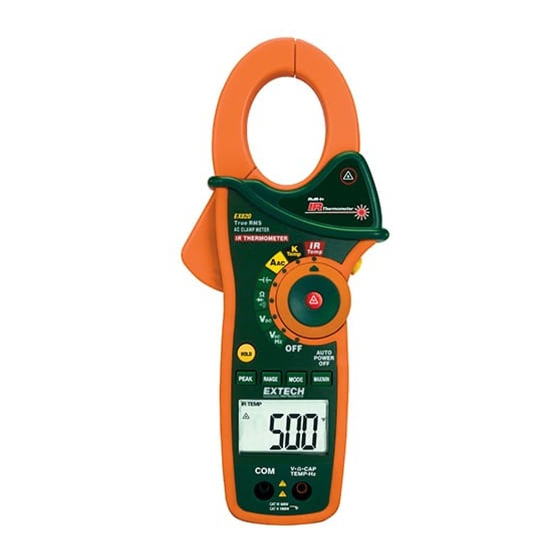

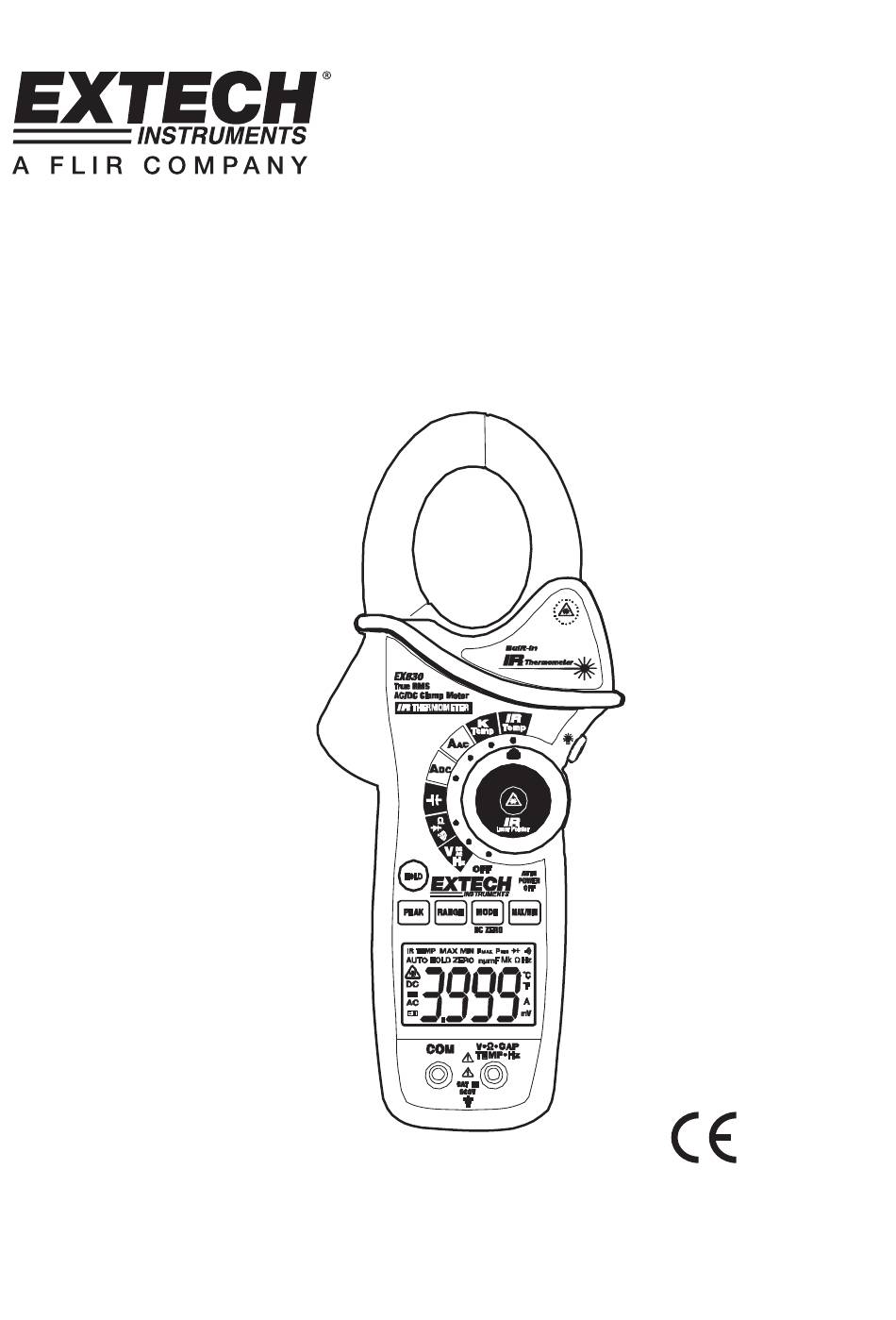

- Page 1 Guide de l’utilisateur Extech EX820 – Multimètre à pinces de 1000 ampères à valeur efficace vraie avec thermomètre infrarouge...
-
Page 2: Symboles De Sécurité Internationaux
Introduction Félicitation pour l’achat du Extech EX820, votre multimètre à pinces de 1 000 ampères à valeur efficace vraie. Ce multimètre mesure la tension c.a./c.c., le courant c.a.., la résistance, la capacité, la fréquence, le rapport cyclique, la diode, la continuité, la température par thermocouple de type K et par infrarouge sans contact. - Page 3 Ne regardez pas directement le rayon laser, et ne le dirigez pas directement sur un œil. Les rayons laser visibles de faible puissance ne présentent généralement pas de danger, mais peuvent représenter un danger potentiel s’il sont vus pendant de longues périodes. EX820-EU-FR-V4.4-3/12...
-
Page 4: Description Du Détecteur
Ampères (courant) Farad (capacité) Hertz (fréquence) F et Unités Fahrenheit et Celsius (température) n, m, μ, M, k Préfixes des unités de mesure : nano, milli, micro, méga, et kilo Essai de continuité • Essai de la diode Pointeur laser EX820-EU-FR-V4.4-3/12... -
Page 5: Fonctionnement
à la position V ou V Utilisez la touche MODE pour sélectionner la tension c.a. ou c.c. (EX830 uniquement). Raccordez les connexions d’essai en parallèle au circuit sous essai. Lisez la mesure de la tension sur l’écran ACL. EX820-EU-FR-V4.4-3/12... -
Page 6: Mesures De La Résistance
Touchez les extrémités de la sonde d’essai autour de la pièce sous essai. Lisez la valeur de la fréquence dans l’écran. L’écran indiquera le point décimal et la valeur appropriés. Appuyez et maintenez à nouveau la touche MODE pour retourner au mode de tension. EX820-EU-FR-V4.4-3/12... -
Page 7: Mesures De La Température De Type K
Si une lecture affiche une valeur (typiquement 0,400 V à 0,900 V) et l’autre lecture affiche OL, la diode est bonne. Si les deux lectures affichent OL, le dispositif est ouvert. Si les deux lectures sont très petites ou égales à « 0 », le dispositif est court-circuité. EX820-EU-FR-V4.4-3/12... -
Page 8: Mesures De Température Infrarouge Sans Contact
De la vapeur, poussière, fumée, etc. peuvent masquer les mesures. Pour trouver une zone chaude, dirigez le multimètre à l’extérieur de la zone d’intérêt et balayez au travers (dans un mouvement vers le haut et le bas) jusqu’à ce que la zone chaude soit localisée. EX820-EU-FR-V4.4-3/12... -
Page 9: Maintien Des Données
Afin de préserver la durée de vie utile de la pile, le multimètre se mettra automatiquement hors tension après environ 25 minutes. Pour remettre le multimètre sous tension, tournez le commutateur des fonctions à la position OFF et atteignez ensuite la position de la fonction désirée. EX820-EU-FR-V4.4-3/12... -
Page 10: Entretien
! Vous pouvez remettre vos piles utilisées/les accumulateurs aux guichets de retrait des paquets dans votre communauté ou où que vos piles/les accumulateurs sont vendus ! Disposition : Suivre les conditions légales valides dans le respect de la disposition de l'appareil à la fin de son cycle de vie EX820-EU-FR-V4.4-3/12... -
Page 11: Spécifications
± (10 % + 10 d) 40 mF Non spécifié 4 000 kHz ± (1,5 % + 2 d) Fréquence Sensibilité : 100 V (<50 Hz); 50 V (50 à 400 Hz); 5 V (401 Hz à 4 000 Hz) EX820-EU-FR-V4.4-3/12... - Page 12 II 1 000 V, pollution degré 2. Avis de brevet Brevet américain 7163336 Copyright © 2012 Extech Instruments Corporation. Tous droits réservés.(a FLIR company) Tous droits réservés, y compris le droit de reproduction en entier ou en partie, et ce, peu importe le format. www.extech.com...
