Sommaire des Matières pour Extech Instruments EX540

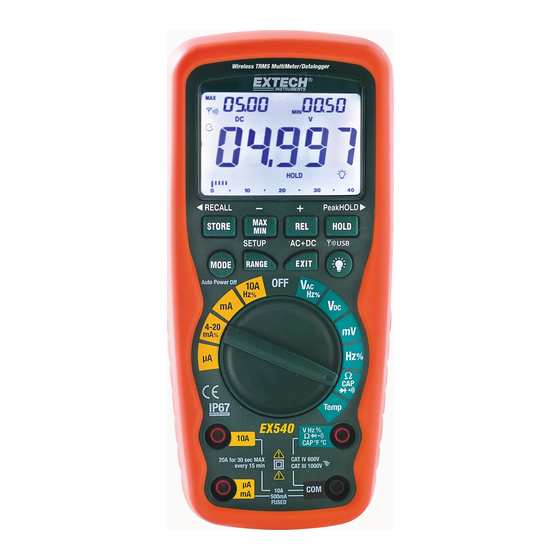

- Page 1 Manuel de l'utilisateur Multimètre True RMS (valeur efficace vraie) sans fil Modèle EX540 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
- Page 2 à l’installation fixe. CATEGORIE IV DE SURTENSIONS Les équipements de la CATEGORIE IV DE SURTENSIONS s’utilisent à la source de l’installation. Remarque – Les exemples englobent les compteurs d’électricité et les équipements de protection contre les surintensités a u primaire EX540-fr-FR_v1.7 1/17...
-
Page 3: Consignes De Securite
N’utilisez JAMAIS l’appareil tant que le couvercle arrière ainsi que le couvercle du compartiment à pile et fusible ne sont pas en place et solidement fermés. Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection que l’équipement offre peut diminuer. EX540-fr-FR_v1.7 1/17... -
Page 4: Commandes Et Prises
Numéro de série secondes Paramètres de configuration AC +DC Secteur alternatif + courant continu TRMS True RMS (valeur efficace vraie) STO (MEMORISATION) Mémorisation RCL (RPL) Rappel Rétro-éclairage AUTO Détermination automatique des mesures effectuées Mise hors tension automatique activée Rétro-éclairage EX540-fr-FR_v1.7 1/17... -
Page 5: Mesures De Tensions Dc
Appuyez à nouveau sur le bouton MODE pour sélectionner « % ». Lisez le pourcentage de cycle d’utilisation affiché sur l’écran principal. Lorsque la tension AC est affichée sur l’écran principal, appuyez sur le bouton « EXIT » pendant 2 secondes pour mesurer la tension AC+DC. EX540-fr-FR_v1.7 1/17... -
Page 6: Mesures De Tensions En Mv
Placez la pointe de sonde d’essai noire sur le côté négatif du circuit. Placez la pointe de sonde d’essai rouge sur le côté positif du circuit. Mettez le circuit sous tension. Lisez la mesure de courant affichée sur l’écran. EX540-fr-FR_v1.7 1/17... -
Page 7: Mesures De Courant Ac (Frequence, Cycle D'utilisation)
Placez les pointes de sonde d’essai sur le circuit ou les parties testées. Il est préférable de débrancher un côté du circuit en cours de test afin que le reste du circuit n’affecte pas la lecture de la résistance. Lisez la résistance affichée sur l’écran. EX540-fr-FR_v1.7 1/17... -
Page 8: Verification De La Continuite
Insérez le fil d’essai rouge de la fiche banane dans la prise positive V. Appuyez sur le bouton MODE pour sélectionner « F ». Posez les extrémités des fils d’essai sur le condensateur à tester. Lisez la valeur de la capacité affichée sur l’écran. EX540-fr-FR_v1.7 1/17... - Page 9 « MIN » s’affichera. L’écran auxiliaire de droite de l’appareil affichera et maintiendra la lecture minimale et ne se mettra à jour que lorsqu’une nouvelle valeur minimale s’affichera. Pour quitter le mode MAX/MIN, appuyez sur le bouton EXIT EX540-fr-FR_v1.7 1/17...
-
Page 10: Mode Relatif
Configurez le débit d’échantillonnage sur 1 à 255 S pour un enregistrement automatique. Sous ce mode, la pression sur le bouton STORE permet de démarrer l’enregistrement des données au débit d’échantillonnage sélectionné. Appuyez sur le bouton EXIT pour terminer la session d’enregistrement. EX540-fr-FR_v1.7 1/17... -
Page 11: Configuration
EXIT pendant 2 secondes pour accéder au mode de test AC+DC. La précision est identique à celle des modes de mesure AC. L’écran LCD affiche l’indicateur AC+DC. Appuyez sur le bouton EXIT pour quitter le mode. INDICATEUR DE PILES FAIBLES Lorsque l’indicateur s’affiche, cela signifie que la pile doit être remplacée EX540-fr-FR_v1.7 1/17... -
Page 12: Entretien
5. UTILISEZ EXCLUSIVEMENT DES PILES NEUVES CONFORMES AUX DIMENSIONS ET AU TYPE RECOMMANDES. Enlevez les piles usagées pour éviter qu’elles ne fuient et n’endommagent l’unité. 6. SI L’APPAREIL EST RANGE POUR UNE LONGUE PERIODE, veillez à enlever les piles pour éviter d'endommager l’appareil. EX540-fr-FR_v1.7 1/17... -
Page 13: Installation Des Piles
AVERTISSEMENT : Veillez à ne pas utiliser l’appareil tant que le couvercle du compartiment à pile n’est pas fermé solidement afin d'éviter tout risque d’électrocution. REMARQUE : En cas de dysfonctionnement, vérifiez l’état des fusibles et des piles pour vous assurer que ceux-ci sont en bon état et correctement insérés. F1 F2 EX540-fr-FR_v1.7 1/17... -
Page 14: Remplacement Des Fusibles
—Augmenter la distance séparant l’équipement et le récepteur. —Branchez l’équipement à une prise de courant d’un circuit autre que celui auquel l’unité est branc hée. —Contactez votre revendeur ou un technicien radio/TV qualifié. Attention : Tout changement ou modification non approuvé expressément par la partie EX540-fr-FR_v1.7 1/17... -
Page 15: Spécifications
Toutes les plages de tension AC sont spécifiées de 5 % de plage à 100 % de plage REMARQUE : La précision est mesurée à une température de 18 C à 28 C (65 F à 83 F) et inférieure à 75 % dHR. EX540-fr-FR_v1.7 1/17... - Page 16 Remarque : Les spécifications de la précision sont constituées de deux éléments : (% lecture) – Il s’agit de la précision du circuit de mesure. (+ chiffres) – Il s’agit de la précision du convertisseur analogique/numérique. EX540-fr-FR_v1.7 1/17...
- Page 17 EN61010-1 et IEC61010-1 2nde édition (2001) de CAT IV 600 V et de CAT III 1000 V; indice de pollution de 2. Copyright © 2013‐2017 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX540-fr-FR_v1.7 1/17...
