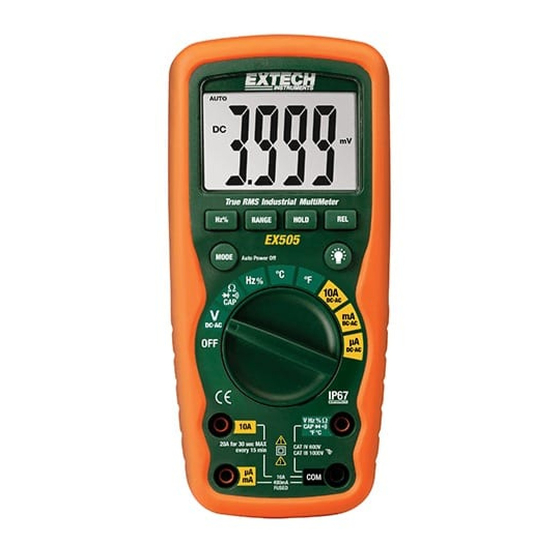

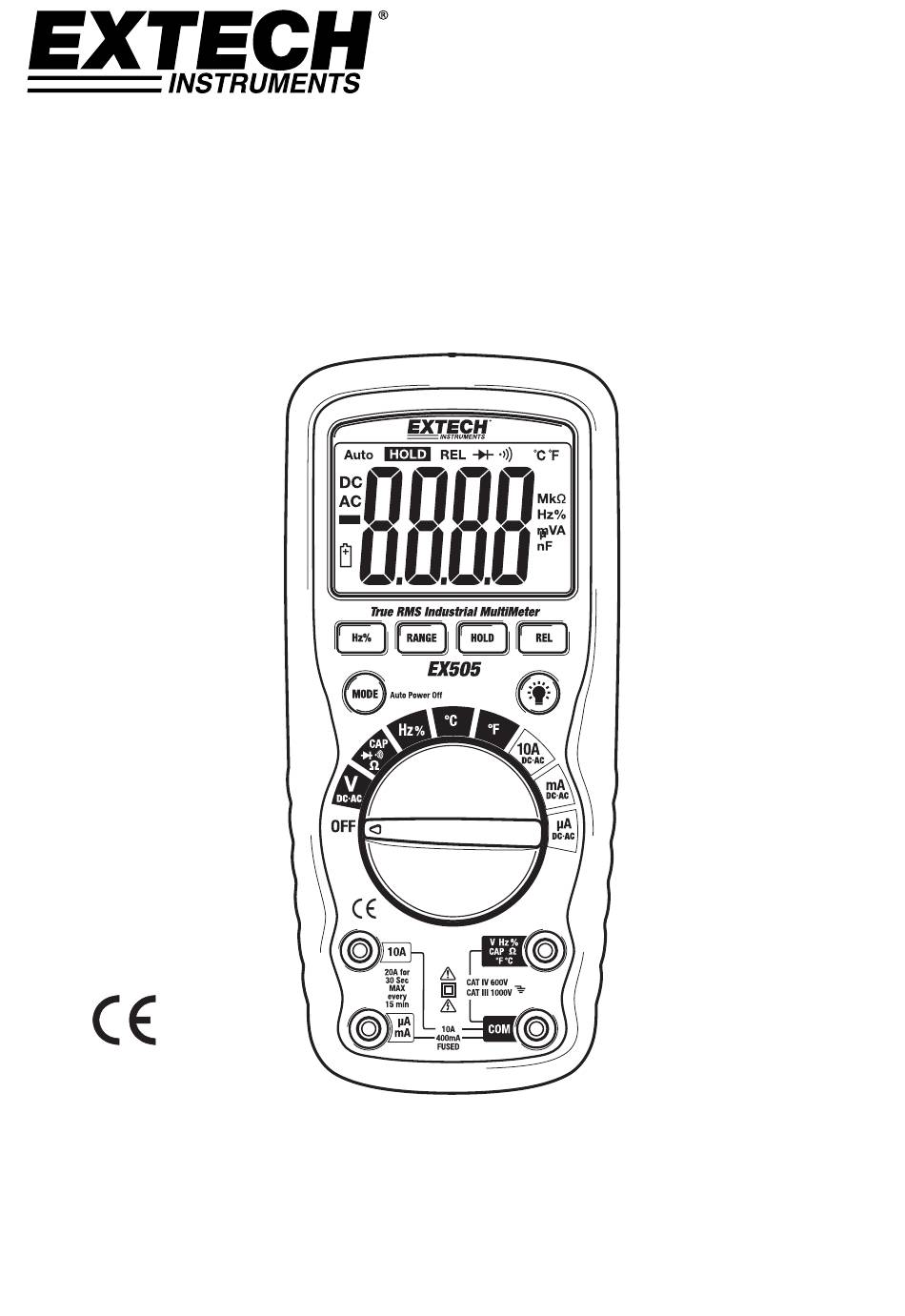

- Page 1 GUIDE DE L’UTILISATEUR Mulimétre RMS TRUE AUTOMATIQUE Extech EX505...
- Page 2 Introduction Félicitation pour votre achat d’Extech EX505 multimétre rms true automatique. Cette appareil de mesure , mesure la tension d'AC/DC, le courant d'AC/DC, la résistance, la capacité, la fréquence, l'essai de diode, et la continuité ainsi que la température de thermocouple. Il comporte une conception imperméable à...
-
Page 3: Avertissements
Des batteries utilisées ou endommagées peuvent causer cautérisation au contact avec la peau. Par conséquent, utilisez toujours des gants adaptés pour cette occasion. Vérifiez que les batteries n’ont pas été court-circuitées. Ne jetez pas les batteries dans le feu. EX505-fr-FR_v7.3 8/15... -
Page 4: Instruction De Securite
N'actionnez JAMAIS l’appareil de mesure à moins que le couvercle arrière et les couvercles de batterie et de fusible soient en place et attaché solidement. Si l'équipement est utilisé mais qu’il n’est pas spécifié par le fabricant, la protection fournie par l'équipement peut être altérée. EX505-fr-FR_v7.3 8/15... -
Page 5: Commandes Et Cric
) (volts, ampère) mpère ilo (10 ) (ohms) Farads(capacité) Mega (106° (ohms) Ohms Hertz ( fréquence ) Pourcentage (service ratio) Courant alternatif Courant continu ºF Degrees Fahrenheit Volts Relatif Auto Multimètre numérique HOLD Prise d’affichage ºC Degrees Centigrade EX505-fr-FR_v7.3 8/15... -
Page 6: Consignes D'utilisations
Mettre le bout rouge du fil d’essai du côté « chaud » du circuit. Lire la tension sur l’affichage Appuyer le bouton HZ% pour indiquer “HZ” .Lire la fréquence sur l’affichage Appuyer encore sur le bouton HZ% pour indiquer “%” .Lire le % du cycle de service sur l’affichage. EX505-fr-FR_v7.3 8/15... - Page 7 12. Lisez la fréquence sur l'affichage. 13. Appuyez encore sur le bouton Hz/% pour indiquer "%". 14. Lisez le % de coefficient d'utilisation sur l'affichage. 15. Appuyez sur le bouton de Hz/% pour retourner à la mesure courante. EX505-fr-FR_v7.3 8/15...
-
Page 8: Contrôle De Continuité
Mettre les sondes d'essai à la diode après l’essai. Avant la tension indiquera typiquement 0.400 à 0.700V. La tension inverse indiquera "OL". Les dispositifs court-circuités indiqueront près de 0V et un dispositif ouvert indiquera "OL" dans les deux polarités. EX505-fr-FR_v7.3 8/15... -
Page 9: Mesures De Température
Mettre les fils de sonde test au circuit aprés l'essai. Lire la fréquence sur l’affichage. Appuyer encore sur le bouton Hz/% pour indiquer le « % » sur l’affichage. Lire le % du cycle de service sur l’affichage. EX505-fr-FR_v7.3 8/15... -
Page 10: Sensibilité De Fréquence (Électrique)
MODE et mettez le mètre en marche. INDICATION DE LA BATTERIE FAIBLE L'icône X apparaîtra dans l'affichage quand la tension de la batterie sera faible. Remplacez la batterie quand cela apparaît. EX505-fr-FR_v7.3 8/15... -
Page 11: L'entretient
Destruction : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques EX505-fr-FR_v7.3 8/15... -
Page 12: Remplacement Des Fusibles
Remplacez et fixez le couvercle arrière, ainsi que la batterie et le couvercle de la batterie. AVERTISSEMENT : Pour éviter la décharge électrique, n'actionnez pas votre appareil de mesure jusqu'à ce que le couvercle du fusible soit en place et attaché solidement. EX505-fr-FR_v7.3 8/15... -
Page 13: Spécifications
400A 0,1A 4000A 1A (2,5% Lecture + 5 Chiffres) 40mA 0,01mA 400mA 0,1mA 0,01A (3,0% Lecture + 7 Chiffres) REMARQUE : L'exactitude est énoncée à 65oF à 83oF (18oC à 28oC) et à Rhésus moins de de 75%. EX505-fr-FR_v7.3 8/15... - Page 14 (exactitude de sonde non incluse) -20 to 750C Remarque : L’exactitude des caractéristiques se composent de deux éléments : (% lecture) – Ceci est la mesure précise du circuit. (+ chiffres) – C'est la précisons du convertisseur à numérique analogue. EX505-fr-FR_v7.3 8/15...
- Page 15 UL CE UL répertorié La marque UL n'indique pas que ce produit a été évalué pour l'exactitude de ses lectures. Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés comprenant les droits de reproduction entièrement ou partiellement sous n'importe quelle forme. ISO‐9001 Certified www.extech.com EX505-fr-FR_v7.3 8/15...
