1732/1734
Mode d'emploi
Sonde de courant fine et flexible
La sonde Thin-Flexi Current Probe fonctionne sur le principe de
l´enroulement de Rogowski : une bobine toroïde est utilisée pour
mesurer le courant alternatif via un câble encerclé par la bobine. Voir
la Figure 3.
i(t)
A
R3
10 k
V
in
v(t)
GND

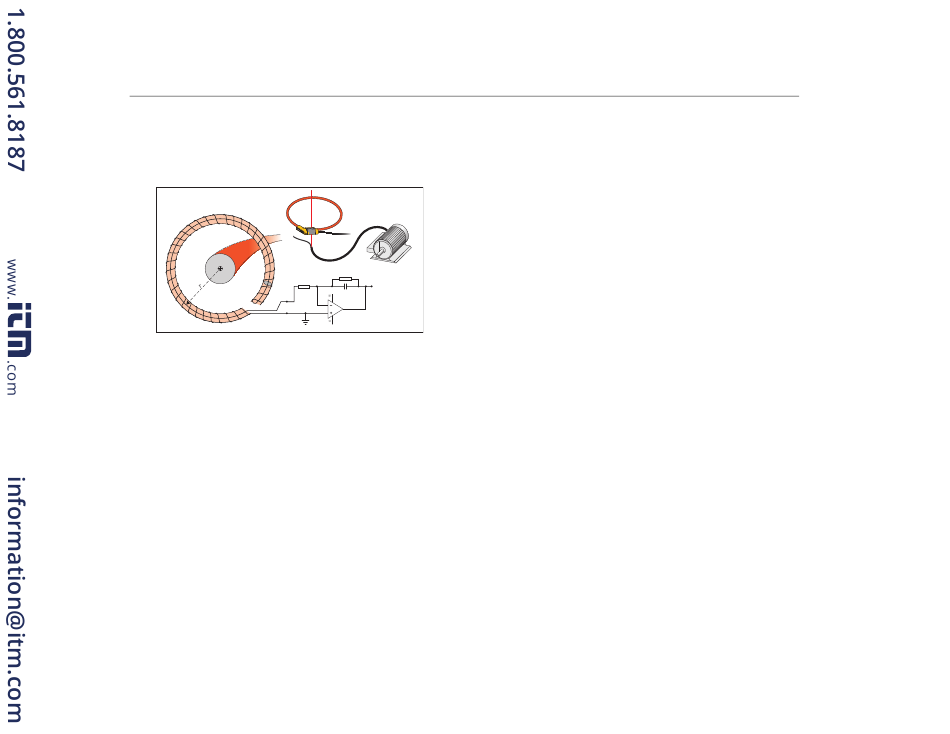

Figure 3. Principe de l´enroulement de Rogowski
8
L´enroulement de Rogowski compte de nombreux avantages par
rapport aux autres types de transformateurs de courant :
•
Il ne s´agit pas d´une boucle fermée. Le second terminal revient
par le centre de l´enroulement (généralement un tube en plastique
ou en caoutchouc) et est connecté avec le premier terminal.
L´enroulement peut ainsi être ouvert et flexible, lui permettant
d´être enroulé autour d´un conducteur de phase sans contrainte.
•
Il a un noyau d´air plutôt qu´un noyau de fer. Son induction est
faible et il peut répondre aux courants à changement rapide.
•
Comme il n´a aucun noyau de fer à saturer, il est fortement linéaire
même lorsqu´il est soumis à de grands courants, du type de ceux
utilisés dans la transmission d´énergie électrique, ou les
R1
330 k
V
out
applications à hautes puissances pulsées.
C1
10 nF
UI:A
Un enroulement de Rogowski correctement formé, avec des spires
2
1
3
LF347
équidistantes, est en grande partie immunisé contre les interférences
électromagnétiques.
