5.8 Données de soudage
Les paramètres de soudage ci-dessous peuvent être affichés avant le soudage (valeurs de consigne), au
cours du soudage (valeurs réelles) et après le soudage (valeurs Hold).
Paramètre
Courant de soudage
Paramètres - temps
Paramètres - courants
Épaisseur du matériau
Tension de soudage
Numéro du JOB
Numéro du programme
Lorsqu´à la suite d'un soudage se produisent des modifications de paramètres lors de l'affichage des
valeurs Hold (par ex. le courant de soudage), l'affichage passe aux valeurs de consigne
correspondantes.
Si en plus du voyant Épaisseur du matériau s'allume le voyant Numéro de programme, l'utilisateur se
trouve alors en mode programme (programme 1-15, , - Voir le chapitre 5.11, Programmes de soudage).
Si en plus du voyant Épaisseur du matériau s'allume le voyant Numéro de JOB-, l'utilisateur se trouve
alors dans un JOB de la zone de mémorisation libre (JOB 128 à 256, - Voir le chapitre 5.12.2, Création
ou copie d'une tâche dans la zone libre de mémorisation).
5.8.1 Configuration des paramètres de soudage
Pendant la configuration des paramètres de soudage, l'afficheur de gauche affiche la valeur des
paramètres à configurer. L'afficheur de droite affiche le « réglage d'usine » ou une valeur ± à partir de ce
dernier.

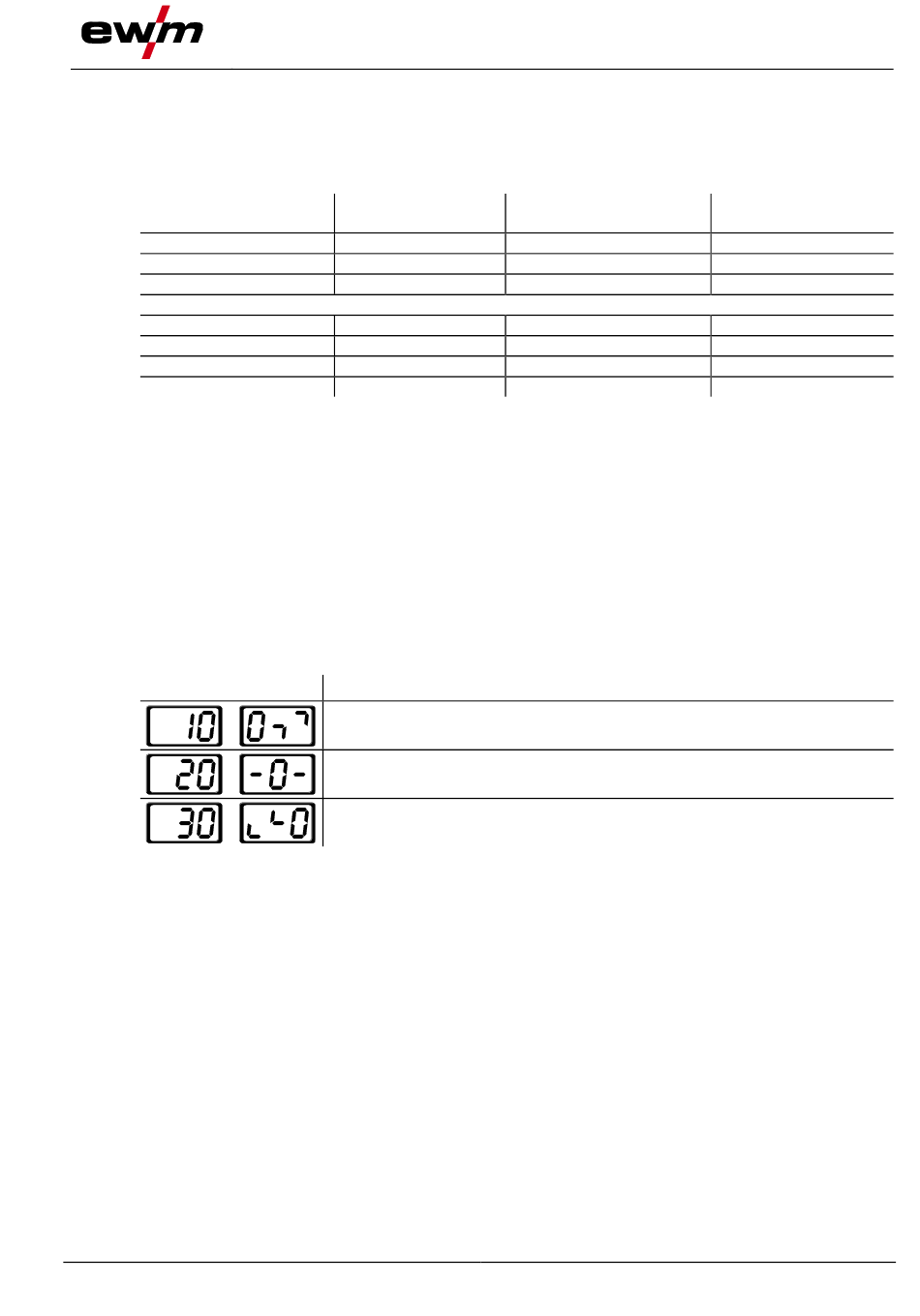

Exemples d'affichage pour le réglage du courant initial et signification :
Affichage
099-000109-EW502
29.06.2015
Affichage de gauche
Avant le soudage
(Valeurs de consigne)



Affichage de droite




Signification des symboles représentés dans l'afficheur de gauche
Augmenter la valeur du paramètre Pour revenir aux réglages d'usine.
Réglage d'usine
Réduire la valeur du paramètre
Structure et fonctionnement
Pendant le soudage
(Valeurs réelles)







Configuration optimale du paramètre
Pour revenir aux réglages d'usine.
Données de soudage
Après le soudage
(Valeurs Hold)







