Vue arrière du système

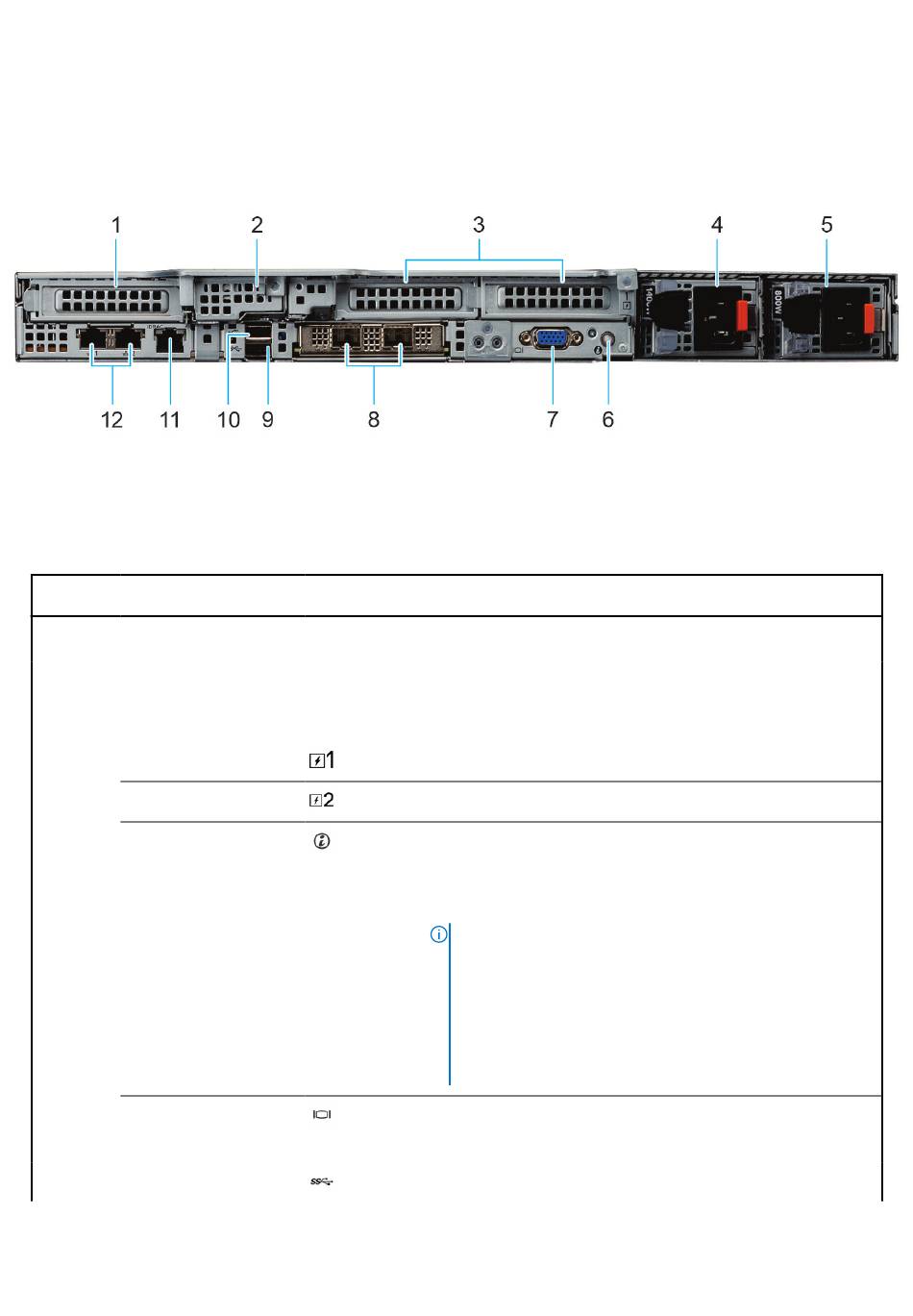

Figure 6. Vue arrière du système
Tableau 6. Vue arrière du système
Élément
Ports, panneaux ou
logements
1
Carte de montage 1 de
carte d'extension PCIe
2
Carte de montage BOSS
3
Carte de montage pour
carte d'extension PCIe 2c
4
Bloc d'alimentation (PSU 1)
5
Bloc d'alimentation (PSU 2)
6
Bouton d'identification du
système
7
Port VGA
8
Port NIC OCP
9
Port USB 3.0
Icône
Description
s.o.
Permet de connecter des cartes d'extension PCI Express.
s.o.
Permet de connecter la carte de montage BOSS.
s.o.
Permet de connecter des cartes d'extension PCI Express.
Indique le bloc d'alimentation
Indique le bloc d'alimentation
Appuyez sur le bouton de l'ID du système :
● Pour localiser un système particulier dans un rack.
● Pour activer ou désactiver l'ID du système.
Pour réinitialiser l'iDRAC, appuyez sur le bouton et maintenez-le enfoncé
pendant 16 secondes.
REMARQUE :
● Pour réinitialiser l'iDRAC en utilisant l'ID du système, assurez-
vous que le bouton d'ID du système est activé dans la
configuration de l'iDRAC.
● En cas de blocage du système durant l'exécution de l'auto-
test de démarrage, appuyez sur le bouton de l'ID du système
(pendant plus de cinq secondes) pour accéder au mode de
progression du BIOS.
Permet de connecter un appareil d'affichage au système.
s.o.
Ce port prend en charge OCP 3.0.
Le port est compatible avec la technologie USB 3.0.
Présentation du système Dell EMC PowerEdge R650xs
