Écran LCD
L'écran LCD du système fournit des informations système et des messages d'état et d'erreur indiquant si le système fonctionne
correctement ou s'il requiert une intervention. L'écran LCD est utilisé pour configurer ou afficher l'adresse IP de l'iDRAC du système. Pour
plus d'informations sur la consultation des messages d'événements et d'erreurs générés par le firmware du système et les agents qui
surveillent les composants du système, reportez-vous à la page
puis cliquez sur Rechercher..
L'écran LCD est disponible uniquement sur le panneau avant (en option). Le panneau avant (en option) est enfichable à chaud.
Les états et les conditions de l'écran LCD sont décrits ici :
● Le rétroéclairage de l'écran LCD est de couleur bleue dans des conditions de fonctionnement normales.
● En cas de problème, l'écran LCD devient orange et affiche un code d'erreur suivi d'un texte descriptif.
REMARQUE :
Si le système est connecté à une source d'alimentation et qu'une erreur a été détectée, l'écran LCD devient
orange, que le système soit allumé ou non.
● Lorsque le système s'éteint et ne rencontre aucune erreur, l'écran LCD passe en mode veille au bout de cinq minutes d'inactivité.
Appuyez sur n'importe quel bouton de l'écran LCD pour le mettre sous tension.
● Si l'écran LCD ne répond plus, retirez le cadre et réinstallez-le.
Si le problème persiste, reportez-vous à la section
● Le rétroéclairage de l'écran LCD reste inactif si la messagerie LCD a été désactivée via l'utilitaire iDRAC, l'écran LCD ou d'autres outils.

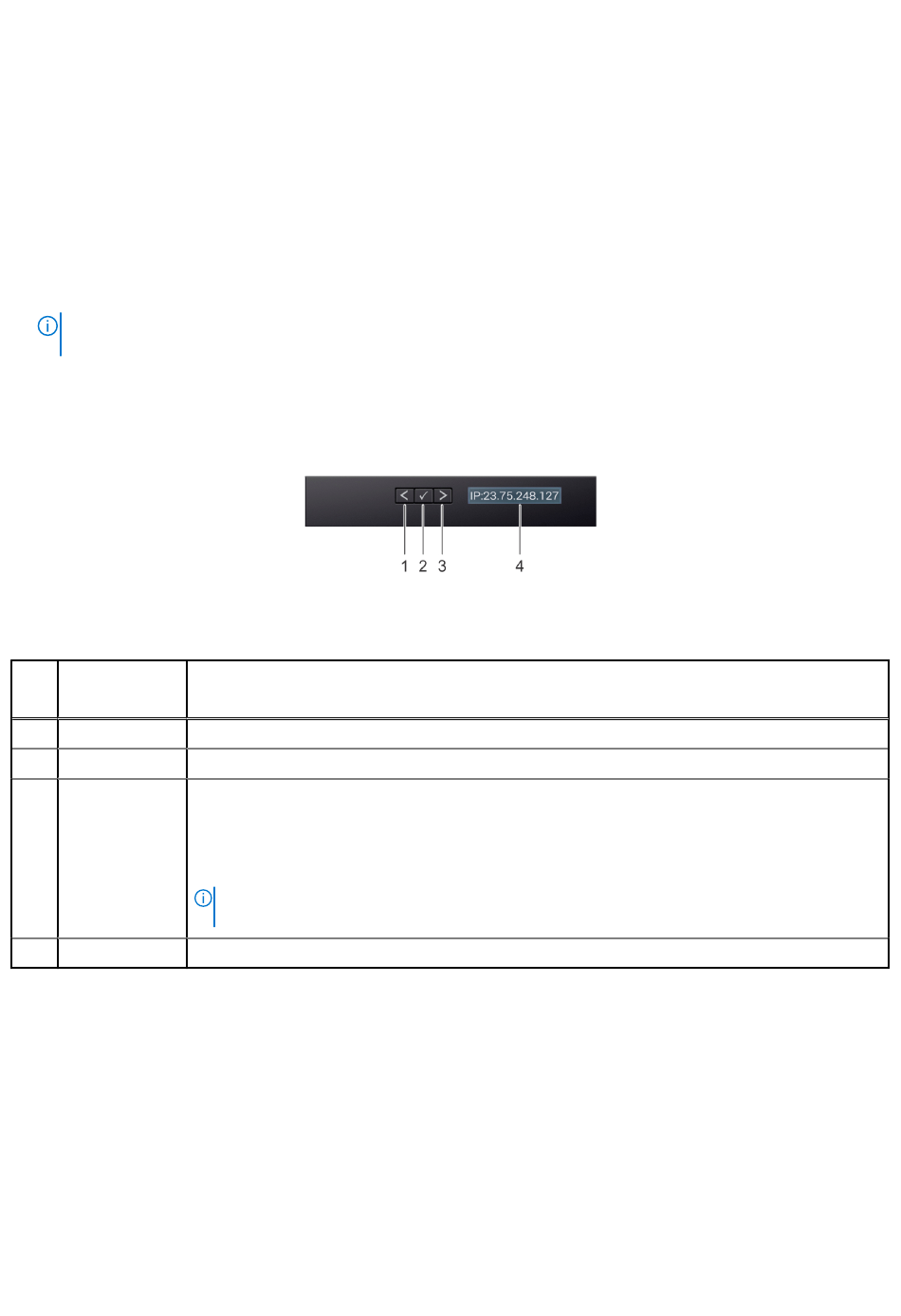

Figure 135. Fonctionnalités de l'écran LCD
Tableau 42. Fonctionnalités de l'écran LCD
Élé
Bouton ou
men
affichage
t
1
Gauche
2
Sélectionner
3
Droite
4
Écran LCD
Affichage de l'écran d'accueil
L'écran Home affiche des informations sur le système qui sont configurables par l'utilisateur. Cet écran s'affiche lorsque le système
fonctionne normalement, en l'absence d'erreurs ou de messages d'état. Lorsque le système s'éteint et qu'il n'y a aucune erreur, l'écran
LCD passe en mode veille au bout de cinq minutes d'inactivité. Appuyez sur n'importe quel bouton de l'écran LCD pour le mettre sous
tension.
Étapes
1. Pour afficher l'écran d'accueil, appuyez sur l'un des trois boutons de navigation (Sélectionner, Gauche ou Droite).
2. Pour accéder à l'écran d'accueil à partir d'un autre menu, suivez les étapes ci-dessous :
Obtention
Description
Fait revenir le curseur étape par étape.
Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur.
Fait avancer le curseur étape par étape.
Durant le défilement des messages :
● Appuyez sur le bouton et maintenez-le enfoncé pour augmenter la vitesse de défilement.
● Relâchez le bouton pour arrêter.
REMARQUE :
L'écran arrête le défilement lorsque le bouton est relâché. Après 45 secondes d'inactivité,
l'affichage démarre le défilement.
Affiche les informations système, l'état, les messages d'erreur ou l'adresse IP de l'iDRAC.
qrl.dell.com
> Rechercher > Code d'erreur, saisissez le code d'erreur,
d'aide.
Diagnostics du système et codes des voyants
143
