5. Instrucciones de seguridad
sigan las instrucciones de inspección,
mantenimiento y reparación de su
máquina.
Nunca use una máquina cuyo silenciador
esté defectuoso.
ADVERTENCIA
Los silenciadores equipados con
convertidores catalíticos se recalientan
mucho durante su uso y permanecen
calientes por cierto tiempo tras la parada.
Esto también sucede a la velocidad de
marcha en vacío. El contacto con ellos
puede resultar en quemaduras a la piel.
¡Tenga en cuenta el riesgo de incendio!

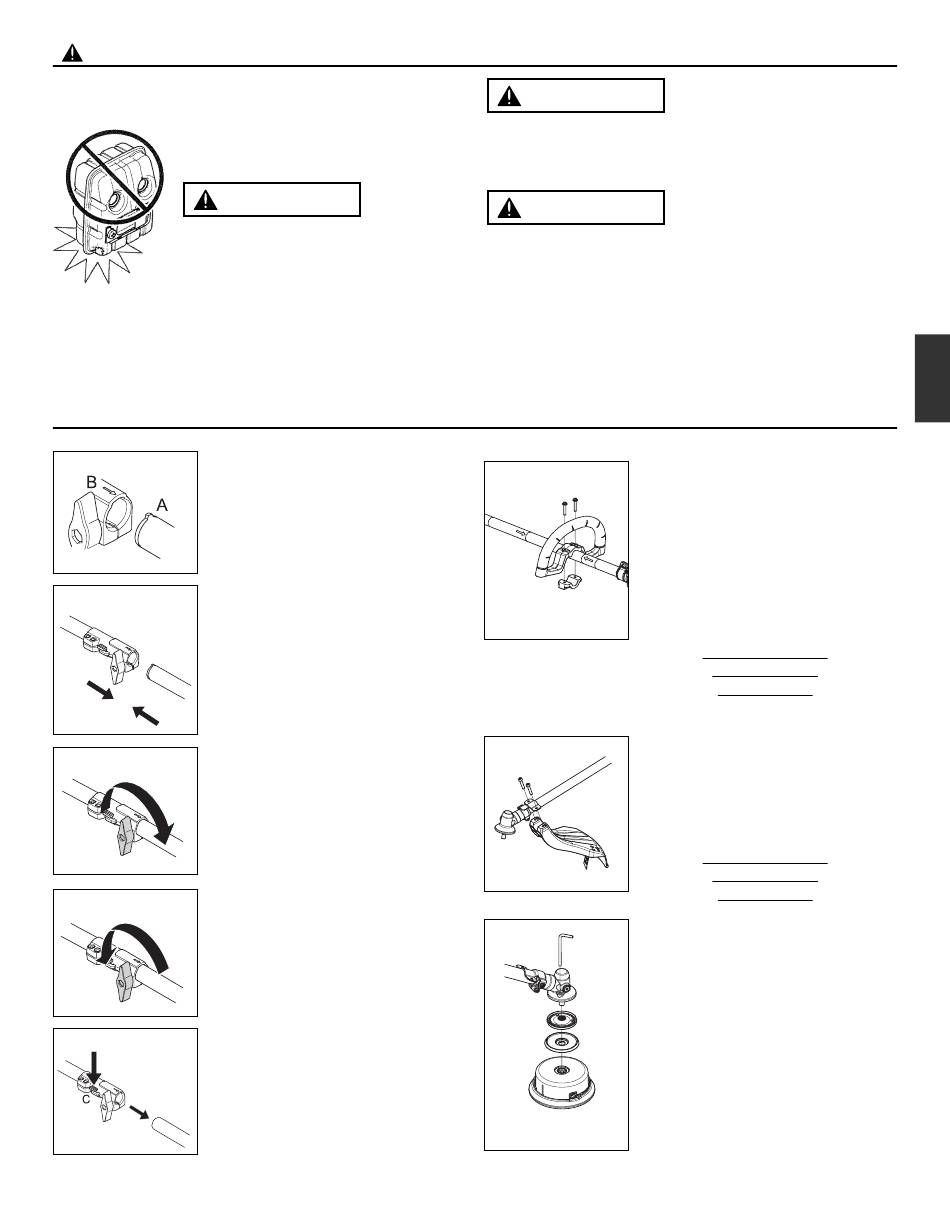

6. Montaje

■ MONTAJE
• Afloje la conexión girando la perilla
SE1
hacia la izquierda.
• Alinee la lengüeta del accesorio (A)
con la flecha del acoplamiento (B).
• Presione el accesorio en el
SE2
acoplamiento hasta que se fije a
presión.
SE3
• Antes de usar la unidad, apriete bien la
manija.
■ DESMONTAJE
SE4
• Suelte el acoplamiento, girando la
manija (3 veces como mínimo).
• Mantenga presionado el botón (C).
SE5
Saque el accesorio del acoplamiento,
al mismo tiempo que sujeta firmemente
el extremo del motor.
ADVERTENCIA
El interior del silenciador contiene productos químicos que
pueden ser carcinógenos. Evite el contacto con estos
elementos en caso de que el silenciador esté averiado.
ADVERTENCIA
Tenga en cuenta que:
Los gases de escape del motor se recalientan y pueden
contener chispas que pueden causar fuego. ¡Nunca arranque
la máquina bajo techo o cerca de algún material combustible!
■ INSTALACIÓN DEL MANGO
• Montar el mango cerrado sobre el tubo.
SE6
Adviértase que el mango cerrado debe
montarse entre las flechas del tubo.
• Monte la abrazadera y el tornillo. No
apriete demasiado fuerte.
• Después, hacer un ajuste más exacto
para obtener una posición de trabajo
cómoda con la recortadora. Apretar el
[EXZ260S-PH]
tornillo. (SE6)
■ INSTALACIÓN DEL PROTECTOR
CONTRA DESECHOS
SE7
• Instale el protector contra desechos en
la caja de engranajes, y fíjelo en
posición con los tornillos y los
elementos proporcionados. (SE7)
■ INSTALACIÓN DEL CABEZAL
SE8
CORTADOR (SE8)
1. Mientras bloquea el eje de engranaje
insertando la herramienta suministrada
dentro de la agarradera superior en la
caja de cambios.
2. Instale el conjunto de cabezal de hilo
en el eje de engranaje sobre los
sujetadores y el espaciador. Apriételo
firmemente con la mano.
[BC-EX850]
EXZ260S-PH
PAR DE TORSIÓN:
18 - 27 pulg.-lbs
(2,0 - 3,0 N.m.)
PAR DE TORSIÓN:
26 - 44 pulg.-lbs
(3,0 - 5,0 N.m.)
