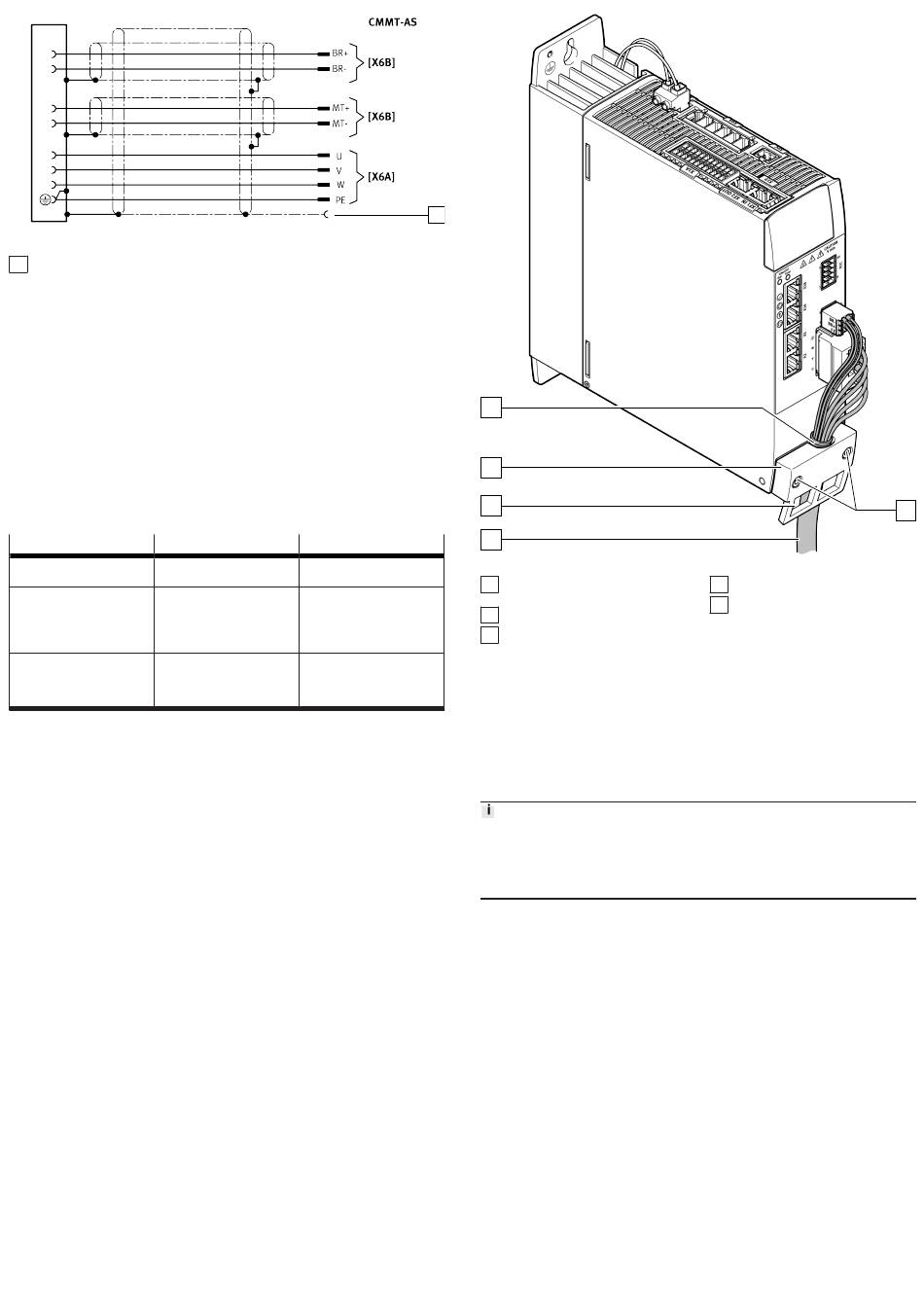

Fig. 9 : Blindage commun de tous les blindages de câbles (exemple)
1 Douille de blindage
Option 2 : le blindage extérieur du câble moteur est posé séparément et sur une
grande surface sous la borne de blindage à l'avant du CMMT-AS. Les blindages
intérieurs sont raccordés séparément à la broche FE prévue du raccord [X6B].
•
Veiller à ce que les extrémités non blindées des câbles soient aussi courtes
que possible.
Fixation de la borne de blindage
La partie inférieure de la face avant du boîtier sert de surface de contact du
blindage. Associée à la borne de blindage, la surface de contact du blindage
permet un raccordement sur une grande surface du blindage du câble moteur
è Fig. {!nr!} 10
1. Appuyer le blindage du câble moteur ou la douille de blindage conductrice du
câble moteur avec la borne de blindage sur la surface de contact du blindage
du boîtier.
2. Serrer les vis de fixation (2x) de la borne de blindage avec un tournevis TORX
de taille T20. Pour cela, tenir compte de la zone de serrage et respecter le
couple de serrage suivant.
Propriété
Valeur
Zone de serrage
11 mm ... 15 mm
Couple de serrage des vis de
1,8 Nm ± 15 %
fixation en cas de montage en
bloc
Couple de serrage minimum
0,5 Nm ± 15 %
pour un diamètre de câble
supérieur (> 11 mm ... 15 mm)
Tab. 36 : Couple de serrage et zone de serrage CMMT-AS-...-C2/C3/C5-11A-P3
1
Remarque
Diamètre du câble dénudé ou
de la douille de blindage
En cas de montage en bloc,
la borne de blindage s'ap-
puie complètement sur la base
du boîtier (diamètre de câble
11 mm)
Si le couple de serrage est plus
élevé, s'assurer que le câble de
raccordement n'est pas écrasé
dans la zone de serrage.
5
4
3
2
Fig. 10 : Borne de blindage du câble moteur
1 Vis de fixation de la borne de
blindage
2 Câble moteur
3 Encoche pour la fixation de col-
liers de serrage (2x)
Raccordement du blindage du câble moteur côté moteur
Informations détaillées sur la connexion côté moteur des câbles moteur Festo
è Instructions de montage pour le câble moteur utilisé è www.festo.com/sp.
•
Raccorder tous les blindages côté moteur à la terre de protection sur une
grande surface, par ex. via le raccord de blindage du connecteur moteur ou la
surface de contact du blindage dans la boîte à bornes du moteur.
7.10
Alimentation électrique et alimentation en tension logique
7.10.1
[X9A], raccord d'alimentation électrique et du circuit intermédiaire
Les connexions pour l'alimentation électrique et le circuit intermédiaire ne sont
pas protégées contre les erreurs de câblage. Le fait d'intervertir les connexions
entraîne un défaut de l'appareil lors de la mise sous tension.
Pour le câblage croisé, observer la polarité de la connexion du circuit intermé-
diaire sur tous les appareils.
4 Borne de blindage
5 Blindage du câble moteur rac-
cordé sous la borne de blindage
sur une grande surface
1
