5.14.3 Raccordement logiciel de documentation relative au soudage Q-DOC 9000
(Accessoire : set comprenant logiciel, interface, câbles de raccordement)
L'outil idéal de documentation des données de soudage, par ex. :
tension et courant de soudage, vitesse du fil, courant du moteur.
Pos. Symbole Description
1
2
3
4
5
6
7
Endommagements du poste ou dysfonctionnements liés à un raccordement au PC non
conforme !
Si l'interface SECINT X10USB n'est pas utilisée, le poste risque d'être endommagé ou
des dysfonctionnements peuvent se produire au niveau de la transmission de signaux.
Le PC peut être détruit par impulsion d'amorçage haute fréquence.
•
L'interface SECINT X10USB doit être raccordée entre le PC et le poste de soudage !
•
Le raccordement ne doit être effectué qu'à l'aide des câbles fournis (ne pas utiliser de
rallonges supplémentaires) !
099-005376-EW502
18.07.2014
0
Prise de raccordement 7 broches (numérique)
Pour raccorder les accessoires numériques
PC Windows
Tablet PC RC300
SECINT X10 USB
Câble de raccordement, 9 broches, série
PCINT X10
Câble de raccordement, 7 broches
Connexion entre l'armoire électrique et la source de courant
Structure et fonctionnement

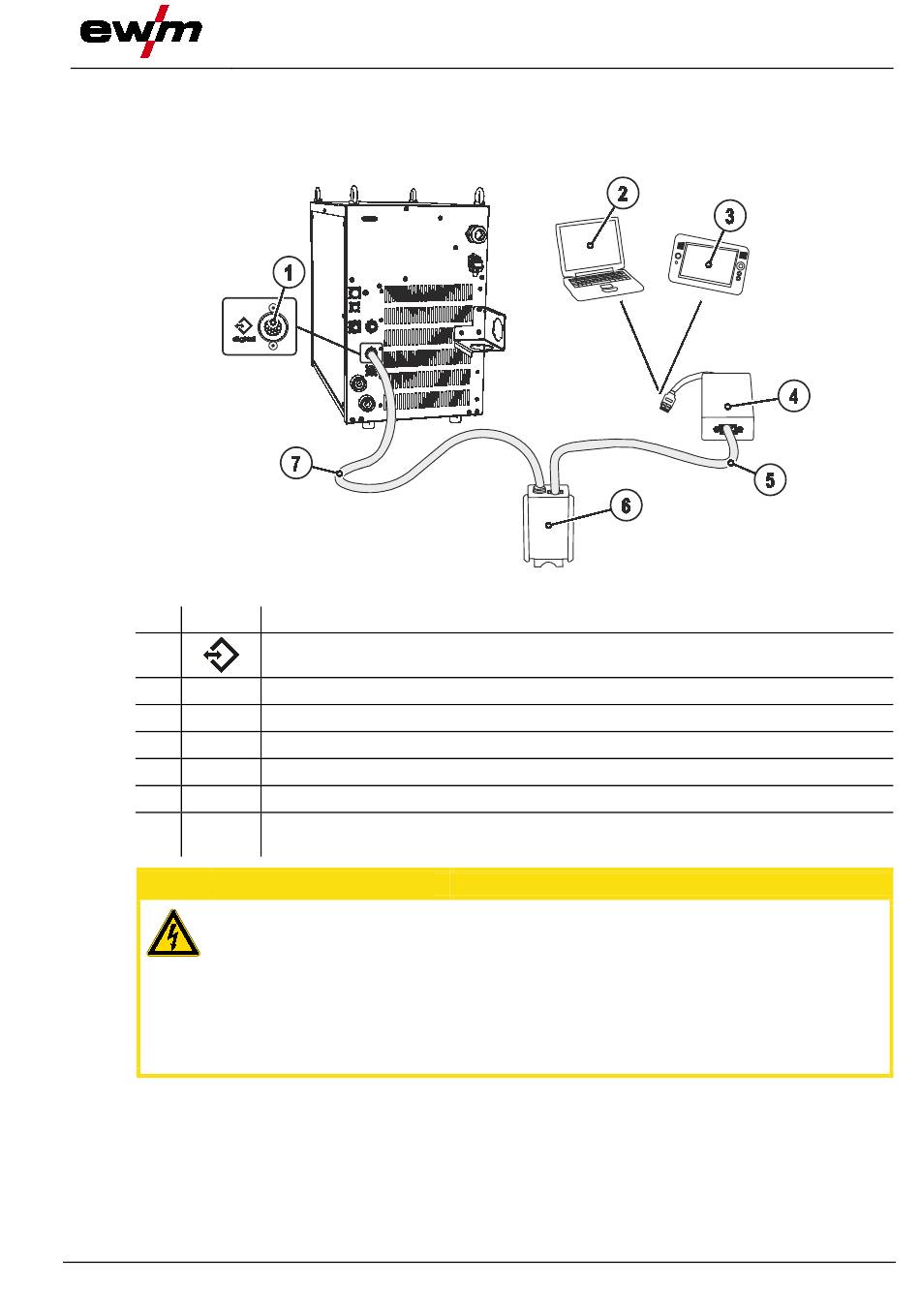

Illustration 5-13
ATTENTION
Interfaces
43
