Structure et fonctionnement
Procédé de soudage TIG
5.8
Procédé de soudage TIG
5.8.1

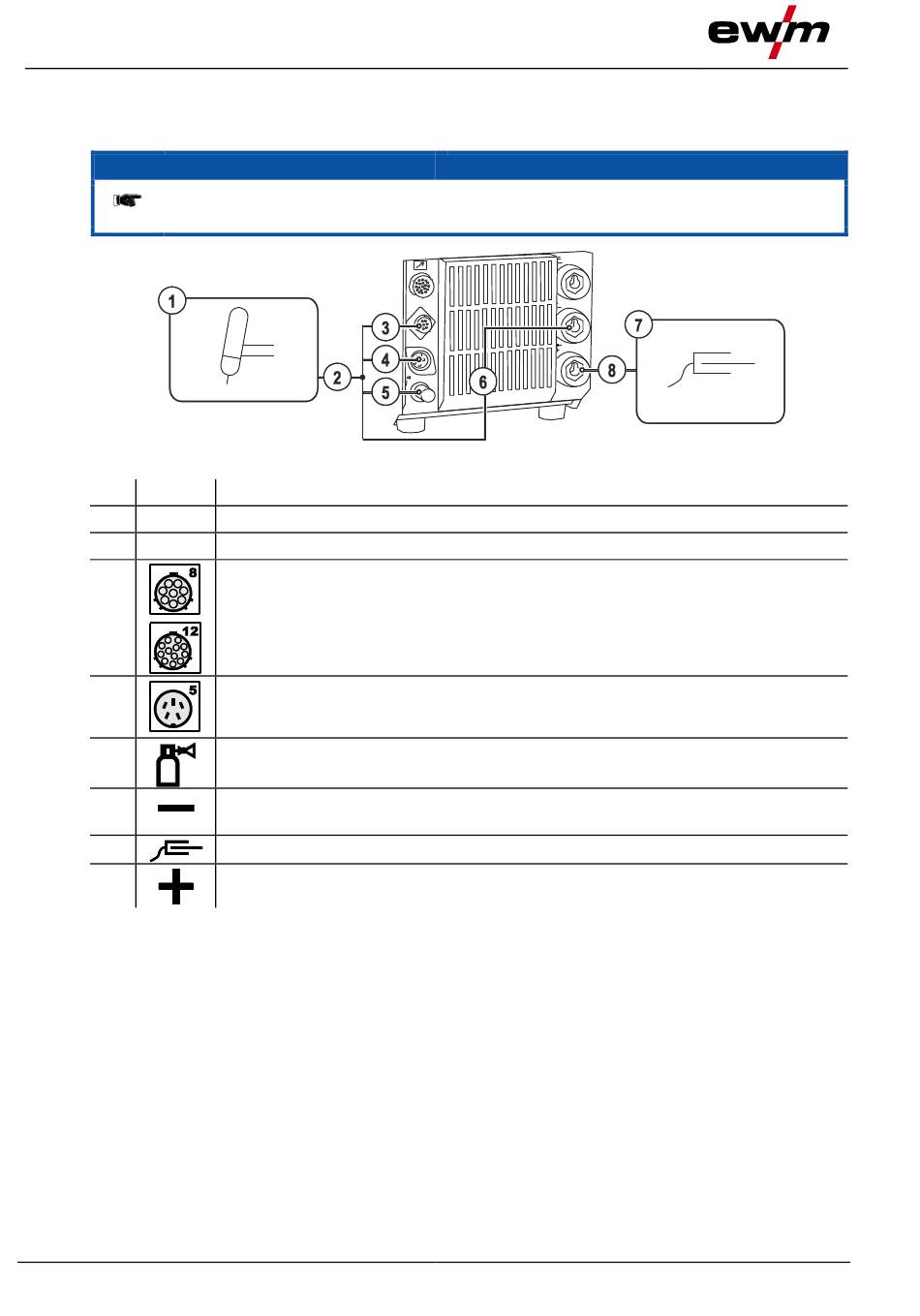

Raccordement du poste de soudage et du câble de masse
Préparez la torche en fonction de la soudure à effectuer (voir notice d'utilisation de la
torche).
Pos. Symbole Description
1
2
3
4
5
6
7
8
•
Brancher la fiche de courant de la torche de soudage dans la prise de raccordement, brancher le
courant de soudage « - » puis verrouiller en tournant vers la droite.
•
Retirez le couvercle de protection jaune du raccord G¼".
•
Visser le raccord de gaz protecteur de la torche sur le raccord G¼".
•
Brancher et serrer à fond la prise de ligne pilote de la torche de soudage dans la prise de courant (à 5
broches pour les torches standard, à 8 broches pour les torches de soudage Up/Down à
potentiomètre, à 12 broches pour les torches de soudage Up/Down avec affichage lumineux.
•
Brancher la fiche du câble de masse dans la prise de courant de soudage, brancher le courant de
soudage « + » puis verrouillez en tournant vers la droite.
30
0
Torche de soudage
Faisceau de torche de soudage
Prise de raccordement, 8 broches/12 broches (selon la variante)
8 broches :
ligne pilote torche TIG montée/descente ou à potentiomètre
12 broches :
ligne pilote torche TIG montée/descente à voyant LED (option)
Prise de raccordement, 5 broches
Torche de soudage standard TIG ligne de commande
Raccord G¼"
Raccord en gaz de protection de la torche de soudage TIG
Prise de raccordement, courant de soudage « - »
Raccord du câble de courant de soudage de la torche de soudage TIG
Pièce
Prise de raccordement, courant de soudage « + »
Raccord du câble de masse
CONSIGNE
Illustration 5-7
099-000099-EW502
29.08.2014
