La prise et la fi che de raccordement peuvent être commandées
auprès de la société Multi-Contact (www.multi-contact.de). La taille
nécessaire dépend de la section des fi ls et du diamètre de câble
utilisé.
Le manuel peut être téléchargé sur le site Internet de Multi-Contact.
Le manuel indique également les outils à utiliser.
mm
AWG
2
1,5 / 2,5
14
CC+
Prise
4 / 6
10
1,5 / 2,5
14
CC–
Fiche
4 / 6
10

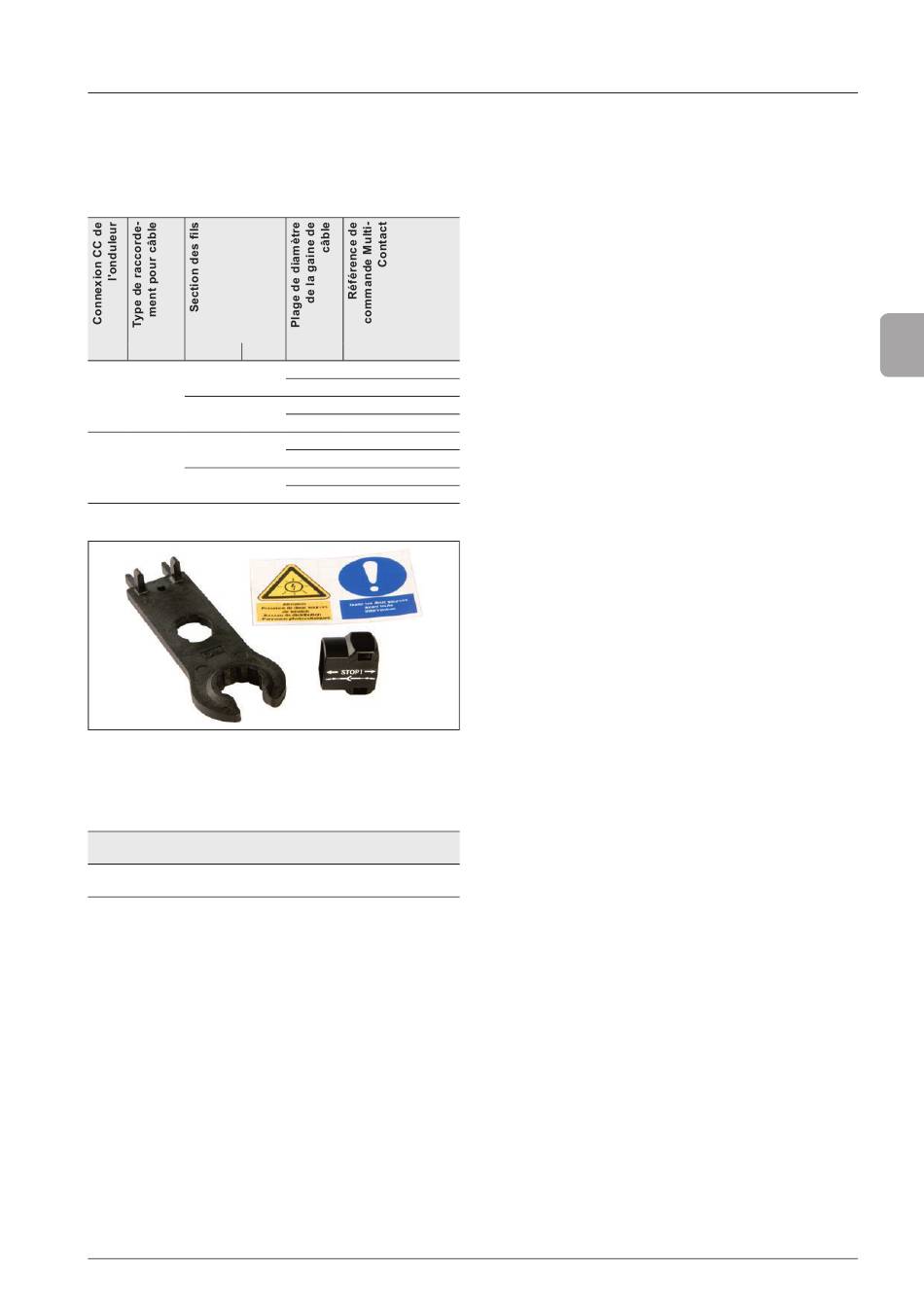

Kit UTE Multi-Contact (pour la France)
Le kit UTE Multi-Contact est conforme au nouveau standard fran-
çais UTE C 15-712-1. Il contient 8 verrous, une clé de montage et
de déverrouillage et un autocollant de signalement. Ce kit permet
de répondre aux exigences relatives à la protection et aux signaux
CC défi nies dans le standard UTE C 15-712-1.
Kit UTE Multi-Contact
Kit UTE Multi-Contact pour SOLIVIA EU G4
TR
7.4.3
Etablir la liaison
1.
Avant de raccorder les modules PV, contrôlez la polarité de la
tension CC au niveau des connexions.
2.
Montez la fi che/prise de raccordement sur le câble CC. Suivez
les instructions du manuel de la fi che de raccordement.
3.
Branchez le câble sur les connexions CC de l'onduleur photo-
voltaïque.
4.
Contrôlez l'installation.
þ
Le raccordement des modules PV est terminé.
Manuel d'installation et d'exploitation de SOL10.0/11.0-1TR3-E4
mm
3-6
32.0010P0001-UR
5,5-9
32.0012P0001-UR
3–6
32.0014P0001-UR
5,5-9
32.0016P0001-UR
3-6
32.0011P0001-UR
5,5-9
32.0013P0001-UR
3-6
32.0015P0001-UR
5,5-9
32.0017P0001-UR
Référence de
pièce Delta
EOE90000341
7.4.4
Mettre à la terre le côté CC
L'onduleur photovoltaïque peut être mis à la terre du côté CC+ ou
CC-. La mise à la terre doit être effectuée près de l'onduleur photo-
voltaïque. Nous recommandons l'utilisation du kit de mise à la terre
de Delta.
Côté CC, l'onduleur photovoltaïque possède une fonction de
surveillance de l'isolation et de la mise à la terre. La fonction de
surveillance peut être confi gurée dans le menu 230 Mise à la
terre, voir
«10.13 Surveillance de l'isolation et de la mise à la
terre», p.
63.
►
Montez le kit de mise à la terre conformément aux instructions
du manuel fourni.
7. Installation
FR
27
