FR 28
5.
Tableau 5-1 Tableau de mise en marche pas à pas
État
Description de mode
0
Veille alimentation
faible: 5V2/3V3
présent, plus en mode
Veille
1
Veille alimentation
haute: Téléviseur en
mode Veille
2
SSB alimentée par
tension de veille (5V/
8V). Démagnétisation
(12 s) activée.
3
Mode semi-veille: HIP,
HOP, MSP et le
syntoniseur sont
initialisés, mettent
l'appareil en mode de
semi-veille.
4
Toutes les CI sont
initialisées, HOP active
l'alimentation
principale, la
génération EHT
démarre et la
stabilisation du courant
noir est en marche.
5
TV en marche: Le
téléviseur fonctionne,
image non blanche.
Explication concernant l'arrêt pas à pas
En mode d'arrêt pas à pas, les étapes 2 et 4 sont sautées.
Tableau 5-2 Tableau d'arrêt pas à pas
État
Description de mode
5
TV en marche: Le
téléviseur fonctionne,
image non blanche.
3
Mode semi-veille: SSB
alimentée par la
tension de veille.
1
Veille alimentation
haute: Téléviseur en
mode Veille
0
Veille alimentation
faible: 5V2/3V3
présent, plus en mode
Veille
Remarque (*) : lorsque le téléviseur se trouve en mode de
fonctionnement selon les étapes normales et que, en raison
d'un passage d'étape, une protection est activée, le téléviseur
se place réellement en protection (LED clignotante).
Cependant, le téléviseur ne quitte pas le mode 'pas à pas'. En
passant à l'étape suivante, le téléviseur peut être réactivé,
jusqu'à l'état X, où la protection a été activée. A l'état (X-1) les
mesures de diagnostics peuvent être effectuées.
5.4.4
Comment se connecter
1. Installez d'abord le logiciel de navigation ComPair (voir la
carte de référence rapide pour les instructions liées à
l'installation).
EM5E
Modes de service, codes d'erreur et dépistage des erreurs
Affichage
Protection
LED (Rouge)
activée
Marche
Aucun
Attente 1s,
Aucun
flash 1 x
Attente 1s,
1, 4, 5, 6 &; 18
flash 2 x
Attente 1s,
flash 3 x
Attente 1s,
Plus 2 &; 16
flash 4 x
Attente 1s,
flash 5 x
Affichage
LED
Protections
(Rouge) (*)
désactivées
Attente 1s,
-
flash 5 x
Attente 1s,
2 &; 16
flash 3 x
Attente 1s,
1, 4, 5, 6 &; 18
flash 1 x
Marche
2. Connectez le câble d'interface RS232 entre un port (COM)
série libre de votre PC et le connecteur PC (portant
l'inscription PC) de l'interface ComPair.
3. Connectez l'adaptateur du secteur au connecteur
d'alimentation (marqué ''POWER 9V DC'') de l'interface
ComPair.
4. Eteignez l'interface ComPair.
5. Eteignez le téléviseur à l'aide du commutateur du secteur.
6. Connectez le câble d'interface ComPair entre le
connecteur situé sur le côté arrière de l'interface
ComPair(marqué 'I
le côté arrière de la TV (situé juste en dessous de l'entrée
du syntoniseur, voir également le chapitre 4).
7. Branchez l'adaptateur du secteur dans une prise du
secteur, et allumez l'interface. Les LED vert et rouge
s'allument. La LED rouge s'éteint après environ 1 seconde
tandis que la LED verte reste allumée.
8. Démarrez le programme ComPair et lisez le chapitre
'Introduction'.

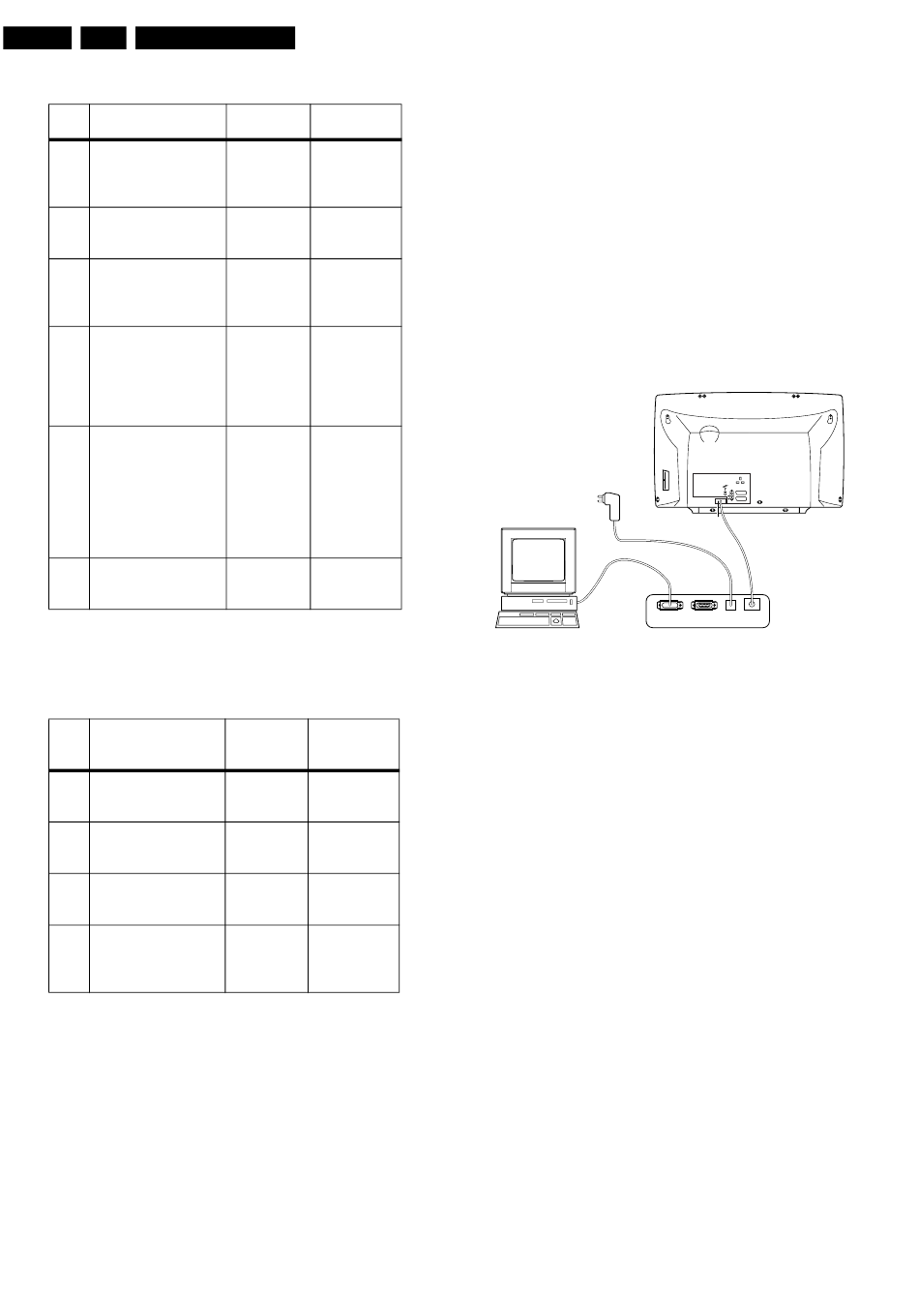

Figure 5-1 ComPair Interface connection
5.4.5
Comment commander
Codes de commande ComPair :
•
Kit de démarrage ComPair 32 + logiciel SearchMan 32 +
interface ComPair (sauf le transformateur): 3122 785
90450.
•
Interface ComPair (sauf le transformateur): 4822 727
21631.
•
Kit de démarrage du logiciel ComPair 32 (version
enregistrée): 3122 785 60040.
•
Kit de démarrage du logiciel SearchMan 32: 3122 785
60050.
•
CD ComPair 32 (mise à jour): 3122 785 60070.
•
CD SearchMan 32 (mis à jour): 3122 785 60080.
•
Câble d'interface ComPair: 3122 785 90004.
5.5
Codes d'erreur
5.5.1
Introduction
La mémoire tampon des codes d'erreur contient toutes les
erreurs détectées depuis le dernier effacement de cette
mémoire. La mémoire tampon s'écrit de gauche à droite, les
nouvelles erreurs sont consignées du côté gauche et toutes les
autres erreurs se décalent d'une place vers la droite.
Lorsqu'une erreur s'est produite, cette erreur est ajoutée à la
liste des erreurs, à condition que celle-ci ne soit pas pleine ou
que l'erreur ne soit pas une erreur de protection.
Lorsqu'une erreur se produit et que la mémoire tampon
d'erreur est pleine, la nouvelle erreur ne s'ajoute pas et la
mémoire tampon d'erreurs reste intacte (l'historique est mis à
jour), hormis lorsque l'erreur est une erreur de protection.
Pour empêcher qu'une erreur occasionnelle reste indéfiniment
dans la liste, les erreurs sont supprimées de la liste toutes les
50 heures de fonctionnement.
2
C') et le connecteur ComPair situé sur
EXTERNAL 2
L
R
AUDIO
EXTERNAL 1
SERVICE
CONNECTOR
I 2 C
PC
VCR
Power
CL96532156_029.eps
9V DC
190600
