FR 100
8.
8.3.5
Géo-Nor (Géométrie normale)
Remarque: pour tous les réglages géométriques, utilisez un
générateur de mire externe avec une mire géométrique (ex:
croix).
1
2
3
4
5
6
7
8
9
10
11
12

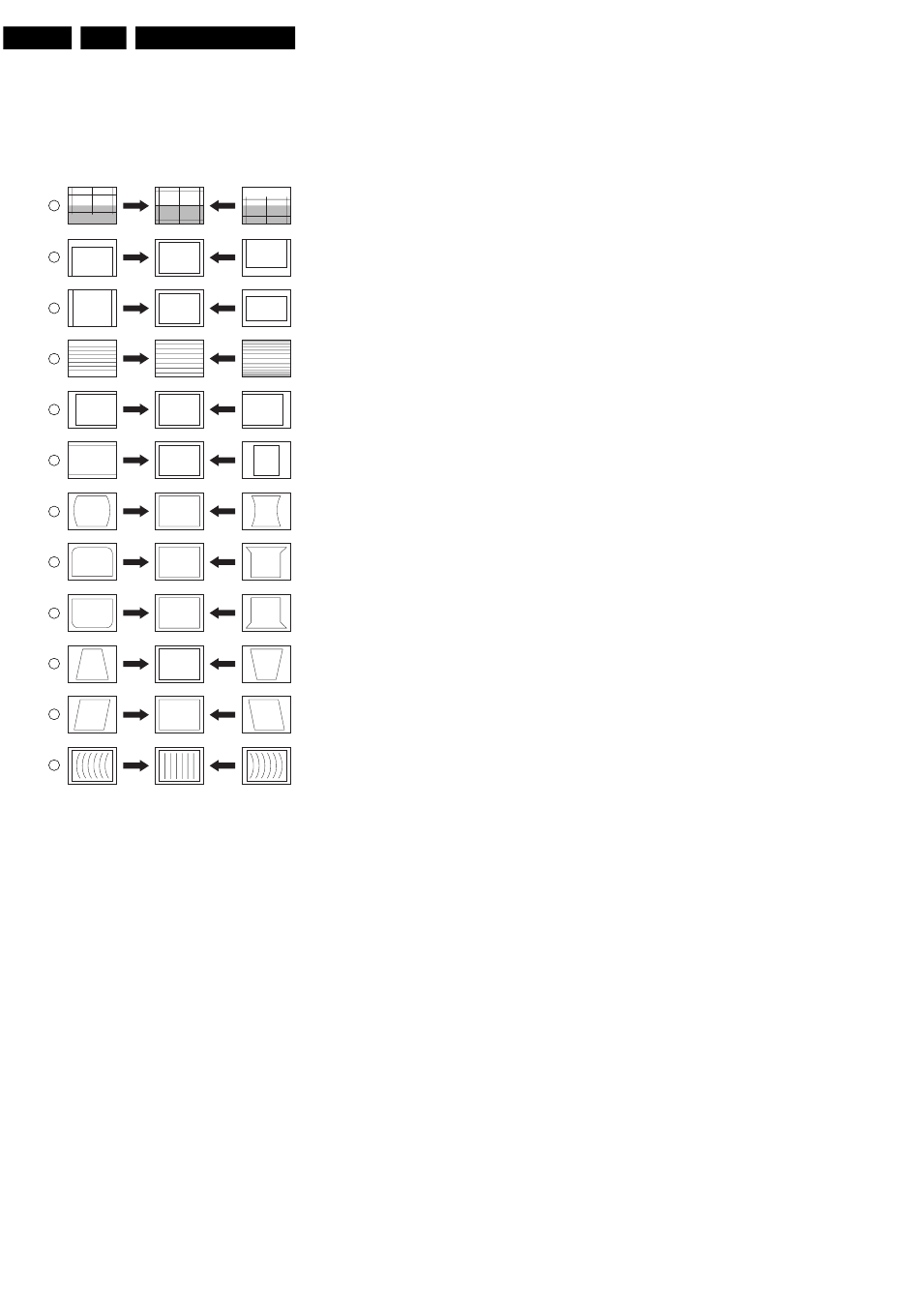

Figure 8-3 Geometry Alignments
Conseil d'utilisation : lorsque le téléviseur est équipé d'une
bobine de rotation, utilisez cette option de menu pour vérifier si
les réglages sont corrects. Si les réglages ne sont pas
corrects, allez dans le menu INSTALLATION, sélectionnez
CONFIGURATION, appuyez sur OK puis sélectionnez
INCLINAISON IMAGE. A l'aide de la mire en forme de croix,
réglez cette option pour obtenir une image horizontale.
V. slope
Réglez l'intersection zéro de la déviation sur le milieu
mécanique du tube image.
1. Réglez tout d'abord les conditions de démarrage des
téléviseurs 16:9: valeur 'V. S-correction' sur '8' pour les
téléviseurs 28", '26' pour les 29", '16' pour les 32", ou '20'
pour les 36". Placez les bordures de la mire de test sur les
bords du tube image.
2. Réglez la 'V. slope' (lors du réglage, la moitié inférieure de
l'image est supprimée) de sorte que la ligne du milieu du
modèle de test corresponde au bord du phénomène
transitoire du modèle au milieu de l'image.
3. Répétez le réglage si nécessaire.
EM5E
Réglages électriques
VERT. SLOPE
VERT. SHIFT
VERT. AMPLITUDE
V.S-CORRECTION
HOR. SHIFT
HOR. AMPLITUDE
E/W PARABOLE
UPPER E/W CORNER
LOWER E/W CORNER
E/W TRAPEZIUM
HOR. PARALLELOGRAM
HOR. BOW
CL 16532044_022.eps
140501
V. shift and V. amplitude (vertical alignment)
Réglez le centre et la hauteur vertical(e) de l'image.
1. Utilisez 'V. amplitude' pour régler l'amplitude verticale de
sorte que le modèle de test entier soit visible.
2. Réglez le 'V. shift' sur la valeur '32'.
3. Connectez un voltmètre (V
4. Réglez la tension CC sur '0' à l'aide du potentiomètre
R3642 (voir figure 8-1).
5. Utilisez 'V-shift.' à nouveau pour aligner la mire de test
verticalement dans le milieu.
6. Répétez le réglage si nécessaire.
V. S-correction
Alignez des blocs égaux en haut, au milieu et en bas du tube
image.
Réglez 'V. S-correction' de manière à ce que le haut de
l'image ait la même hauteur que le centre.
H. shift and H. amplitude (réglage horizontal)
1. Utilisez 'H. amplitude' pour régler l'amplitude horizontale
de sorte que la mire de test entière soit visible.
2. Utilisez le 'H. shift.' pour régler l'image horizontalement
dans son milieu.
3. Répétez le réglage de 'H. amplitude' si nécessaire.
Remarque : au cas où la linéarité en mode d'écran large se
trouve en dehors de la tolérance, ajoutez une platine de 'DC-
shift correction' (3104 328 06230) au connecteur 1419 de la
platine DAF [ schéma I ]. Sur la platine de décalage CC,
coupez la diode 6433 pour effectuer une correction sur la droite
ou la diode 6432 pour une correction sur la gauche.
Attention : assurez-vous de bien mettre le téléviseur hors
tension au préalable. Ne branchez jamais dans un
téléviseur un module qui n'est pas préaligné !
East/west alignment
1. Utilisez la 'East/West Parabola' pour régler les lignes
verticales jusqu'à ce qu'elles soient droites.
2. Utilisez le 'Upper East/West corner' pour régler les lignes
verticales dans les coins supérieurs jusqu'à ce qu'elles
soient droites.
3. Utilisez le 'Lower East/West corner' pour régler les lignes
verticales dans les coins inférieurs jusqu'à ce qu'elles
soient droites.
4. Utiliser 'East/West Trapezium' pour obtenir un rectangle.
5. Utiliser 'Horizontal Parallelogram' afin d'obtenir des lignes
verticales droites si nécessaire.
6. Utilisez la 'Horizontal Bow' pour corriger la parabole E/O de
sorte qu'elle devienne symétrique.
Répétez les étapes 1 à 6 si nécessaire.
8.3.6
Geo-4:3 (réglage de la géométrie 4:3 des téléviseurs 16:9)
1. Utilisez la 'East/West Parabola' pour régler les lignes
verticales jusqu'à ce qu'elles soient droites.
2. Utilisez le 'Upper East/West corner' pour régler les lignes
verticales dans les coins supérieurs jusqu'à ce qu'elles
soient droites.
3. Utilisez le 'Lower East/West corner' pour régler les lignes
verticales dans les coins inférieurs jusqu'à ce qu'elles
soient droites.
8.3.7
Geo-SW (réglage de la géométrie Super Wide (super
large)des téléviseurs 16:9)
Vous avez uniquement besoin de régler les valeurs suivantes
(si le réglage de la géométrie normale a été réalisé
correctement) :
1. 'V. S-Correction', entrez la valeur du réglage de la 'normal
geometry'.
2. 'H. amplitude', entrez la valeur du réglage de la 'normal
geometry' en retirant 1.
3. 'East/west Parabola', entrez la valeur du réglage de la
'normal geometry'.
) entre R3624 et la terre 'hot'.
CC
