Installation; Livraison; Montage De L'applicateur - CAB A 1000 Manuel D'utilisation

3

Installation

3.1

Livraison

1

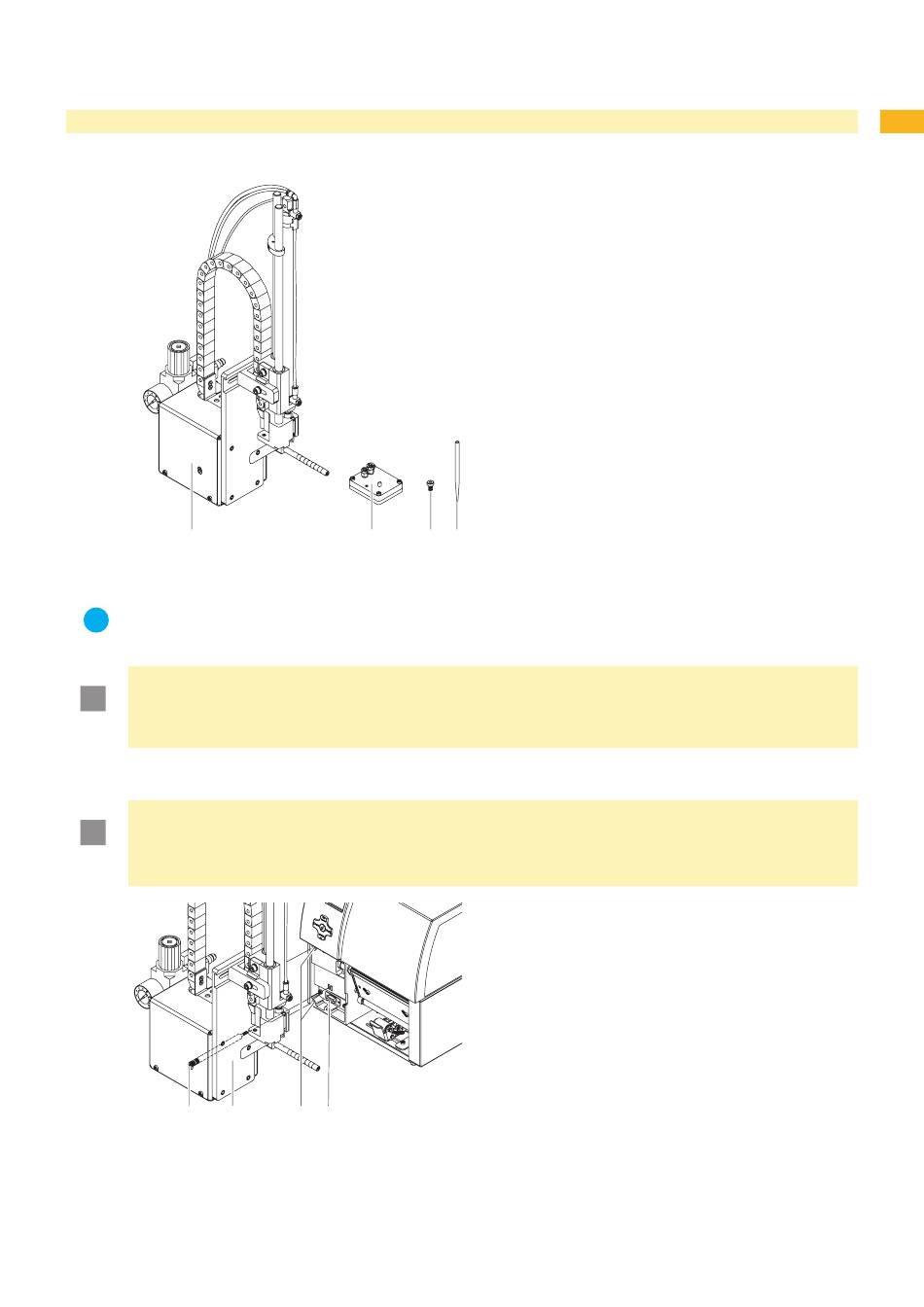

Figure 8 Livraison
Information !
i
Conserver l'emballage d'origine pour un retour éventuel.
Précaution !
!
Endommagement de l'appareil et de ses mécanismes par l'humidité.
 N'installer l'imprimante et son applicateur que dans des endroits secs et protégés de toute projection
d'eau.
3.2

Montage de l'applicateur

Précaution !
!
 Eteindre et débrancher l'imprimante avant le montage de l'applicateur !
 S'assurer de la stabilité de l'imprimante !
 Ne connecter l'air comprimé qu'après le montage de l'applicateur sur l'imprimante !
1 2
Figure 9 Montage de l'applicateur
1. Encastrer l'applicateur (2) en positionnant les tiges au dos (15 / figure 3) dans les perçages (3) de l'imprimante.
2. Pousser l'applicateur contre l'imprimante. Par cette opération le connecteur de l'applicateur se branchera sur
l'interface périphérique (4) de l'imprimante.
3. Fixer l'applicateur (2) avec la vis moletée (1).
2 3 4
3 4
1 Applicateur avec vérin
2 Semelle (d'après la commande)
3 Vis de fixation de la semelle
(livrée avec la semelle)
4 Poinçon
(livré uniquement avec les semelles
universelles)
- Documentation
