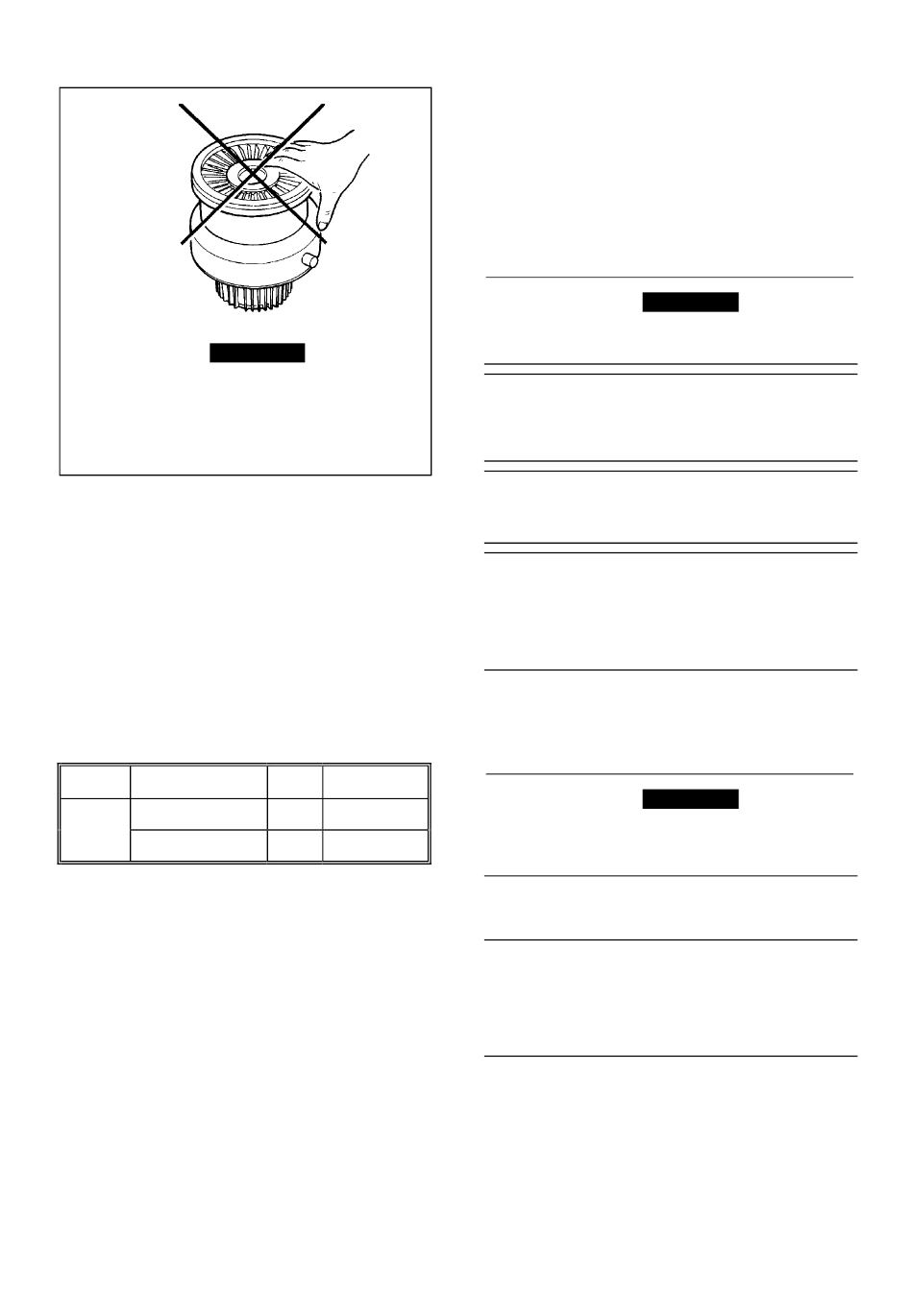

NO!
! ! ! !
¡PELIGRO!
Para evitar lesiones a la persona, no introducir nunca, por
ningún motivo, los dedos u objetos en la boca de entrada
de la turbobomba. Se aconseja utilizar la redecilla de
protección (opcional). Si se utiliza un amortiguador de
vibraciones o un fuelle metálico flexible en la boca de
entrada, fijar siempre la turbobomba a la base.
Cuando hay campos electromagnéticos la bomba ha de
protegerse mediante pantallas oportunas. Véase el apéndice
"Technical Information" para más detalles.
Las bombas turbomoleculares de la serie Turbo-V 250 han de
utilizarse exclusivamente con uno de los controladores Varian
(serie 969-9423, 969-9504, 969-9523, 969-9425 ó 969-9866) y
se conectarán a una bomba primaria (véase esquema en
"Technical Information").
La turbobomba se puede instalar en cualquier posición. Fijar la
turbobomba en posición estable uniendo la brida de entrada de
la turbobomba con una contrabrida fija capaz de resistir a un
par de 1000 Nm alrededor de su eje, o utilizando el kit opcional
apropiado para la fijación a la base.
La turbobomba con brida de entrada ISO ha de ir fijada a la
cámara de vacío mediante mordazas dobles o mordazas
individuales. La tabla siguiente describe el número de
mordazas necesarias y el par de apriete al que han de
apretarse.
BRIDA
TIPO DE MORDAZA
ISO 100
Mordaza doble
con rosca M10
Mordaza
individual
con rosca M8
La turbobomba con brida de entrada ConFiat se fijará a la
cámara de vacío mediante los accesorios mecánicos Varian.
Para más detalles véase el anexo "Technical Information".
Para fijar la bomba mediante su base, es necesario utilizar tres
tornillos M4 fijados en los orificios correspondientes que se
encuentran en la base de la bomba. Los tornillos utilizados han
de tener una carga de deformación elástica de 500 N/mm
han de fijarse a un par de 0,9 Nm.
Para instalar los accesorios opcionales, véase "Technical
Information".
N.
PAR DE
APRIETE
4
22 Nm
8
11 Nm
2
y
8
INSTRUCCIONES DE USO
UTILIZACION
Todas las instrucciones para el funcionamiento correcto de la
turbobomba se encuentran en el manual de la unidad de
control.
Leer atentamente dicho manual antes de utilizarla.
Para obtener mejores presiones límite, se puede calentar la
envoltura de la bomba utilizando el calentador opcional.
Durante el posible calentamiento de la cámara de vacío, la
temperatura de la brida de entrada no deberá superar 120°C.
Utilizar siempre la refrigeración por agua durante las
operaciones de calentamiento.
! ! ! !
¡PELIGRO!
No tocar la turbobomba y sus posibles accesorios durante las
operaciones de calentamiento. La alta temperatura puede
provocar lesiones a las personas.
! ! ! !
¡ATENCION!
Para el envío de aire de la bomba utilizar aire o gas inerte sin
polvo o partículas. La presión de entrada a través de la puerta
apropiada deberá ser inferior a 2 bar.
! ! ! !
¡ATENCION!
Evitar los golpes o desplazamientos rápidos de la turbobomba
cuando está en marcha. Los rodamientos se podrían dañar.
! ! ! !
¡ATENCION!
Para bombear gases agresivos utilizar sólo las versiones
especiales de la bomba Turbo - V 250. Estas bombas van
dotadas de una puerta a través de la cual es preciso
suministrar a la bomba un caudal de gas inerte comprendido
entre 0.4 y 1 mbar l/s.
MANTENIMIENTO
Las bombas de la serie Turbo-V250 no necesitan ningún tipo
de mantenimiento. Cualquier operación tendrá que ser
realizada por personal autorizado.
! ! ! !
¡PELIGRO!
Antes de realizar cualquier intervención en la turbobomba,
desempalmar el conector de alimentación, enviar aire a la
bomba abriendo la válvula apropiada y esperar hasta que el
rotor se pare completamente.
En caso de avería se podrá utilizar el servicio de reparación
Varian o el "Varian advanced exchange service", que permite
obtener una bomba regenerada para sustituir la averiada.
NOTA
Antes de enviar al fabricante una bomba para su reparación o
"advanced exchange service", es imprescindible cumplimentar
y remitir a la oficina de Ventas más cercana la ficha de
"Seguridad
y
Salud"
adjunta
instrucciones. Una copia de la misma se deberá introducir en
el embalaje de la bomba antes de enviarla.
En caso de que la bomba se tenga que desguazar, efectuar su
eliminación respetando las normas nacionales específicas.
al
presente
manual
de
87-900-851-01(A)
