4 Auspacken und Montieren

4.3 Akkupack einsetzen

9
10
11
12
WARNUNG:
Verletzungsgefahr durch
Akkupack! Setzen Sie ausschließlich den
mitgelieferten Akkupack oder einen von uns
bezogenen Original-Ersatz-Akkupack ein.
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0"), bevor Sie den
Akkupack einsetzen.
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0").

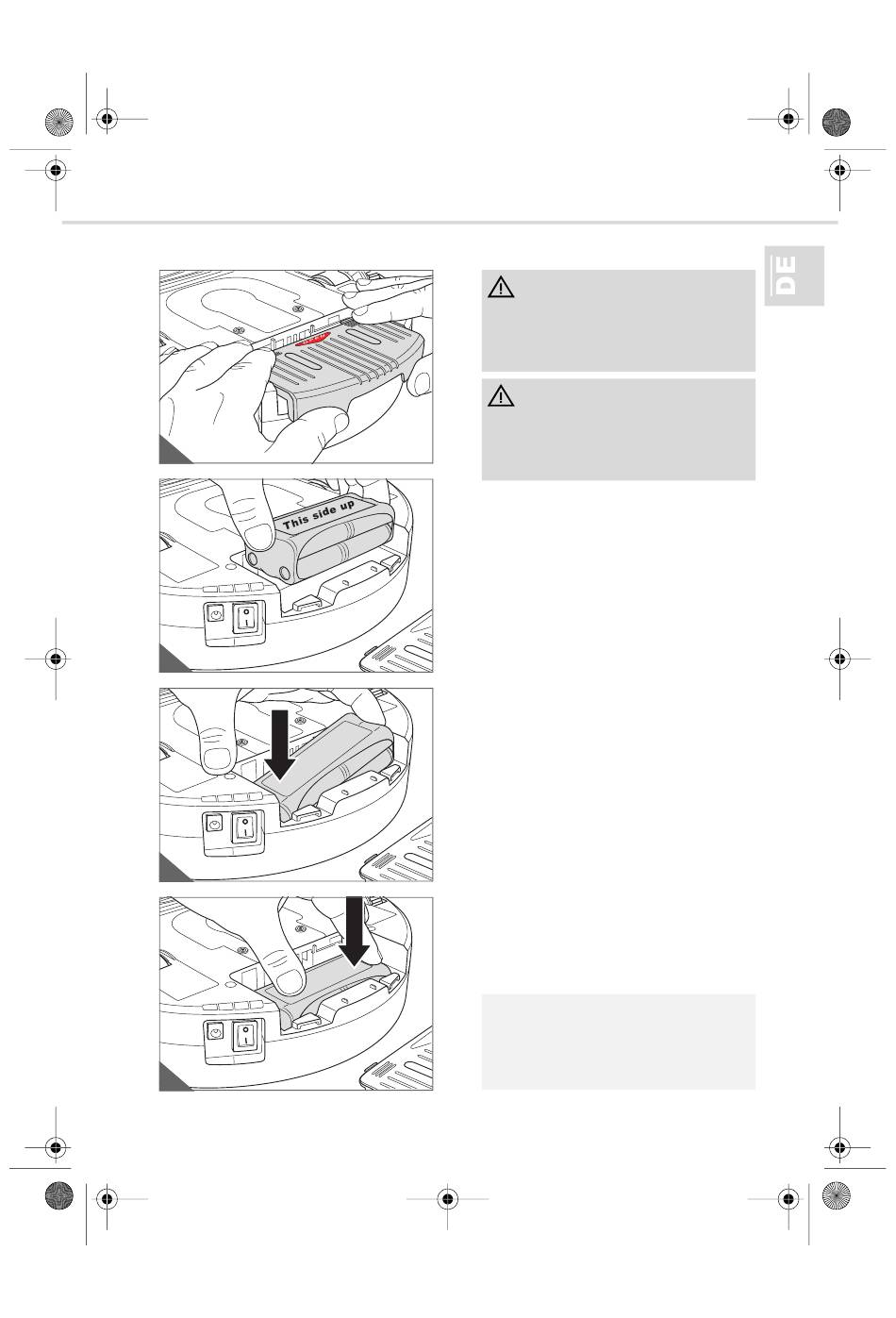

2. Ziehen Sie den Deckel des Akkufachs
kräftig ab (Abb. 9, „OPEN").
3. Legen Sie den mitgelieferten Akkupack
ein. Achten Sie dabei auf Folgendes:
- Der Aufkleber mit
„This side up" zeigt
(Abb. 10).
- Die Kontakte im Akkufach müssen in die
Aussparungen in der Isolierung des Ak-
kupacks greifen können (Abb. 10).
- Lassen Sie den Akkupack dazu erst auf
der Seite mit den Kontakten ins Ak-
kufach gleiten (Abb. 11).
- Lassen Sie auf der Seite der Kontakte
großzügig Platz, damit Sie die Kontakte
nicht quetschen (Abb. 11).
- Drücken Sie den Akkupack nun auf der
anderen Seite in
(Abb. 12).
- Er muss nun eben auf dem Boden des
Akkufachs aufliegen (Abb. 12).
4. Setzen Sie den Deckel des Akkufachs
wieder auf (Abb. 9) und schieben Sie ihn
kräftig in seine Konsole. Der Deckel rastet
hör- und spürbar ein.
HINWEIS:
Bei Auslieferung ist der Akkupack nicht
geladen. Fahren Sie deshalb fort wie unter
Kapitel 5, „Akkupack im Gerät laden"
beschrieben.
Nicht-Original-
der Aufschrift
nach oben
das Akkufach
