1. LISTA DEI PEZZI
1) Blocco tastiera - 2) Blocco interno - 3) 2 flange neoprene - 4) Quadro - 5) Incontro a incasso - 6) Incontro da applicare
7) Viti di fissaggio - 8) Viti di assemblaggio
2. PRIMA DI COMINCIARE LA POSA
a – Verificare che tutti i pezzi funzionino correttamente insieme.
b – Scegliere un codice seguendo le istruzioni «modifica del codice di entrata».
c – Premere il pulsante « C » e comporre il codice prescelto, la maniglia deve ora girare facilmente per far aprire
o chiudere lo scrocco. Dall'interno, lo scrocco deve poter rientrare e uscire liberamente per mezzo del pulsante
interno.
d – È solamente dall'esterno che si rende necessario il codice per far girare il pulsante.
MODIFICATIONS DU CODE D'ENTRÉE :
È possibile utilizzare tutti o solo una parte dei pulsanti per codificare l'apertura per mezzo della maniglia.
Non è richiesto alcun ordine nella numerazione.
Sul retro della tastiera (fig.2) si possono scorgere gli elementi che prolungano i pulsanti della tastiera.
"Punto" verso l'esterno = pulsante inattivo (fig.2a)
"Punto" verso l'interno = pulsante attivo (fig.2b)
Per rendere un pulsante attivo con il codice, premere e girare l'elemento in modo tale che il punto sia girato verso
l'interno (verso la F), se si desidera rendere inattivo il pulsante di un codice, girare l'elemento verso l'esterno (verso G).
Verificare il corretto funzionamento del codice prima di fissare il tutto o di chiudere la porta.
PREMERE SEMPRE IL TASTO " C " PRIMA DI COMPORRE IL CODICE

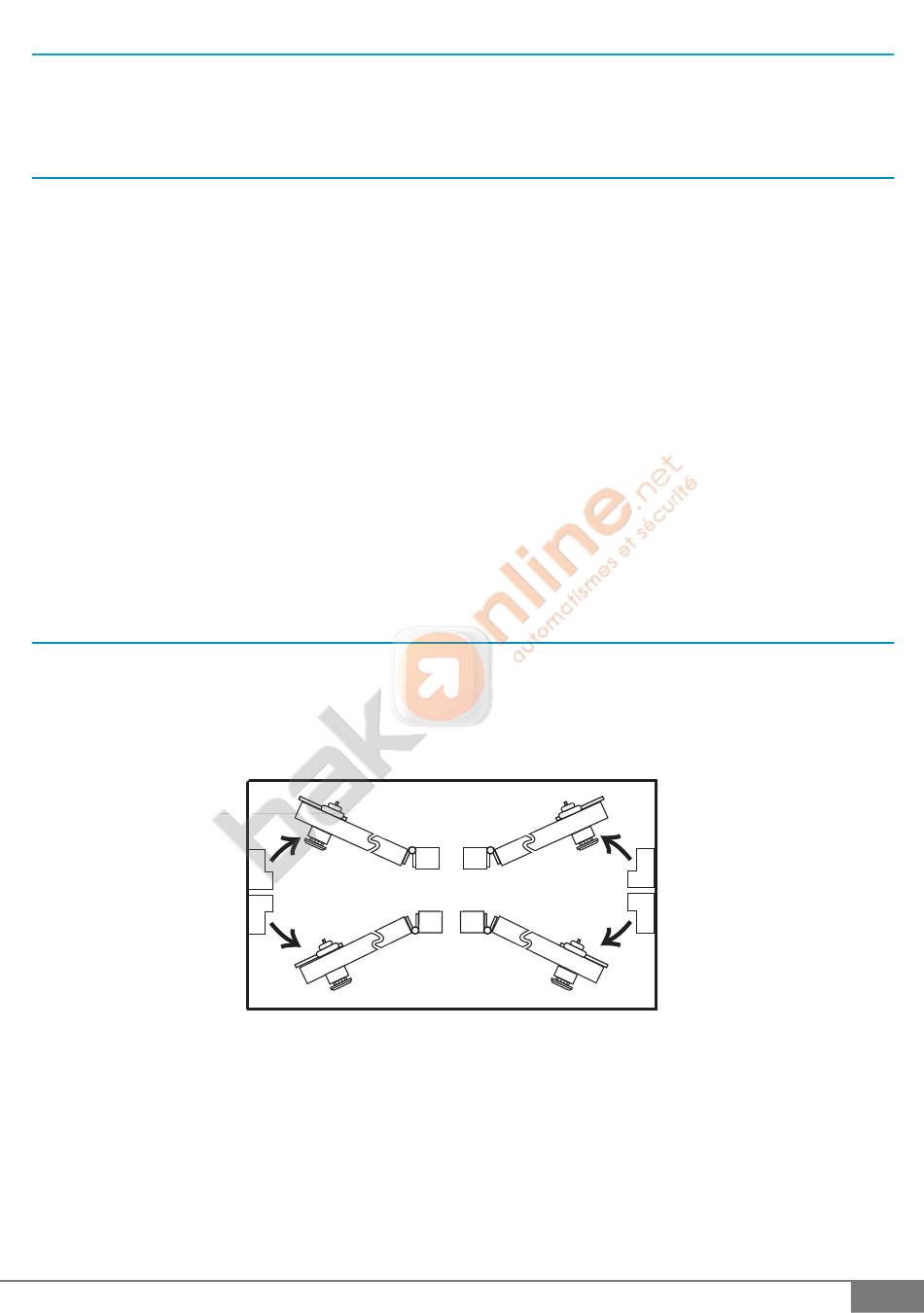

3. VERIFICARE IL SENSO DI APERTURA DELLA PORTA
Utilizzare lo schema qui sotto e notare che i termini destra e sinistra si riferiscono alla posizione
dei cardini mettendosi all'esterno, sia che la porta si apra verso l'esterno sia che si apra verso l'interno.
Utilizzare l'incontro da applicare per le porte che si aprono verso l'interno.
Mano destra
Utilizzare l'incontro a incasso per le porte che si aprono verso l'esterno.
(fig. 1)
Interno
Esterno
http://www.bakonline.net/
CFI EXTEL - WECA 109057 - 11-2012
Mano sinistra
IT
