Controllo della misura.
7. Annotare il valore misurato.
8. Rifare una misura dopo qualche istante.
9. Spostare il picchetto S verso H lungo la line di longiungimento una distanza pari al 10%
di "a". Misurare e annotare il risultato.
10. Partendo dalla sua posizione iniziale, spostare il picchetto S verso E lungo la line di
longiungimento una distanza pari al 10% di "a". Misurare e annotare il risultato.
Se le 3 misure presentano lo stesso ordine di grandezza, la misura è corretta. In caso
contrario, aumentare "a" e ricominciare l'operazione.
Non dimenticare di ricollegare la presa di terra dopo la misura.

3.2. MISURA DI RESISTENZA

Questa misura può essere eseguita per determinare la resistenza di accoppiamento fra due
prese di terra. Ad esempio, fra la presa di terra del neutro e la presa di terra delle masse
(distribuzione ENEL).
Interrompere il circuito di terra. Per la misura di resistenza dell'accoppiamento,
scollegare le prese di terra!
1. Cortocircuitare i morsetti S e H con l'ausilio della barretta
2. Collegare il morsetto E alla prese di terra delle masse, e il morsetto H alla presa di terra
del neutro.
3. Premere il pulsante
tre spie lampeggi, in caso contrario controllare il montaggio (vedi § 3.4: SEGNALAZIONE
DI GUASTI) e ricominciare la misura.

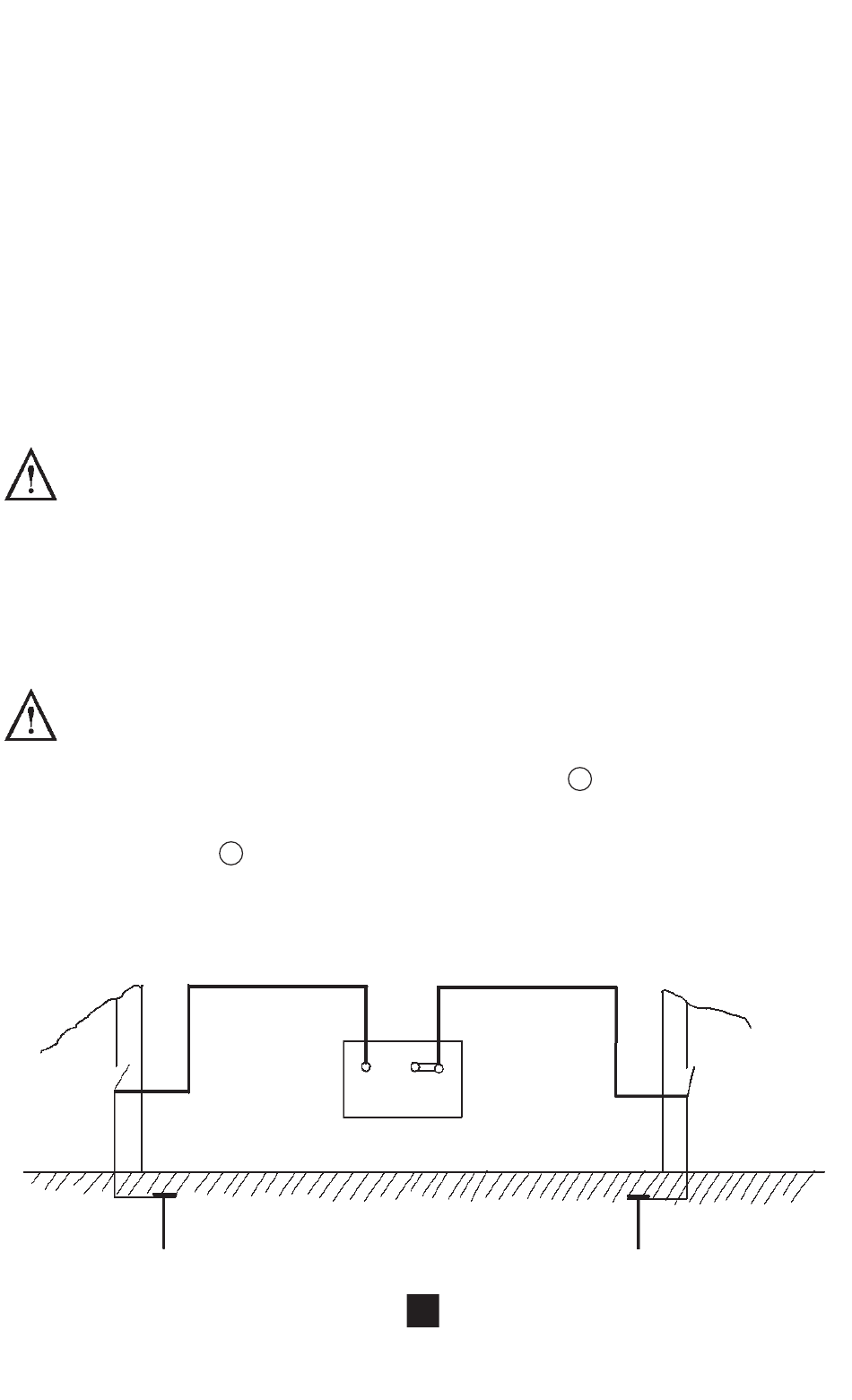

Misura di resistenza a 2 fili
barretta
di terra
terra 1
fino alla visualizzazione della misura. Accertare che nessuna delle
11
E S H
42
.
4
barretta
di terra
terra 2
