5 | A propos du système
5 A propos du système
Dans ce chapitre
5.1 Configuration du système
Guide de référence de l'installateur et de l'utilisateur
24
La partie unité intérieure du système de pompe à chaleur de rechange VRV IV peut
être utilisée pour des applications de chauffage/refroidissement. Le type d'unité
intérieure qui peut être utilisé dépend de la série des unités extérieures.
REMARQUE
N'utilisez PAS le système à d'autres fins. Afin d'éviter toute détérioration de la
qualité, n'utilisez PAS l'unité pour refroidir des instruments de précision, de
l'alimentation, des plantes, des animaux ou des œuvres d'art.
REMARQUE
Pour des modifications ou extensions futures de votre système:
Un aperçu complet des combinaisons autorisées (pour des extensions futures du
système) est disponible dans les données techniques et doit être consulté. Contactez
votre installateur pour recevoir davantage d'informations et un conseil professionnel.
En général, le type d'unités intérieures suivant peut être connecté à un système de
pompe à chaleur de rechange VRV IV (liste non exhaustive, en fonction des
combinaisons de modèles d'unité extérieure et de modèles d'unité intérieure):
▪ Unités intérieures VRV à expansion directe (DX) pour R410A (applications air/air).
▪ AHU (applications air/air): Kit EKEXV+box EKEQ requis, en fonction de
l'application.
▪ Unités intérieures VRV à expansion directe (DX) pour non-R410A (applications
air/air). Reportez-vous à
La connexion d'unités de traitement d'air en paire à l'unité extérieure de pompe à
chaleur de rechange VRV IV est autorisée.
La connexion d'unités de traitement en multiple à l'unité extérieure de pompe à
chaleur de rechange VRV IV est autorisée, même si combiné aux unités intérieures
à expansion directe VRV.
Pour plus de spécifications, reportez-vous aux données techniques.

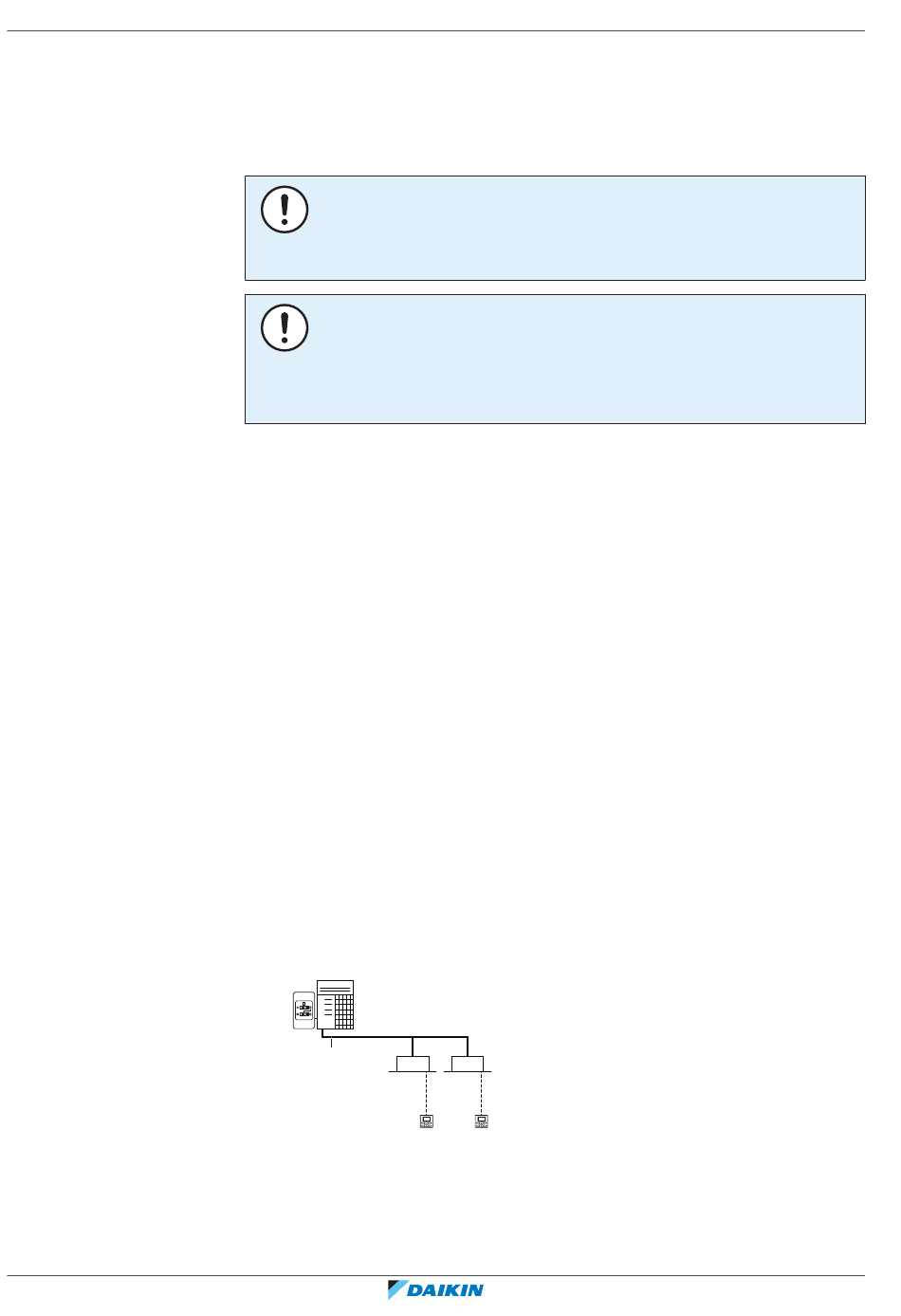

5.1 Configuration du système ......................................................................................................................................................
a
e
c
b
d
a Unité extérieure de pompe à chaleur de rechange VRV IV
b Tuyauterie de réfrigérant
c Unité intérieure VRV à expansion directe (DX)
d Interface utilisateur (dédiée en fonction du type d'unité intérieure)
e Commutateur de commande à distance refroidissement/chauffage
"Combinaisons possibles d'unités
c
d
4
intérieures" [ 62].
24
RXYQQ8~20U7Y1B
Pompe à chaleur de la série VRV IV Q+
4P546229-1A – 2020.10
