PROCEDURES D'UTILISATION
Allumage du Contrôleur
Pour allumer le contrôleur, il suffit d'introduire le câble
d'alimentation dans la prise du réseau et placer
l'interructor sur la position 1.
Mise en marche de la Pompe
Pour mettre la pompe en marche, presser l'interrupteur
START du tableau frontal
Arrêt de la Pompe
Pour arrêter la pompe, presser l'interrupteur STOP du tableau
frontal
ENTRETIEN
Les contrôleurs de la série Turbo-V 550 n'exigent aucun
entretien. Toute opération doit être effectuée par un per-
sonnel agréé.
En cas de panne, il est possible de s'adresser au Service
de réparation Varian ou bien au "Varian advance
exchange service" qui permet d'obtenir un contrôler
régénéré à la place du contrôleur détraqué.
!
Les Avant d'effectuer toute opération sur le contrôleur,
débrancher le câble d'alimentation.

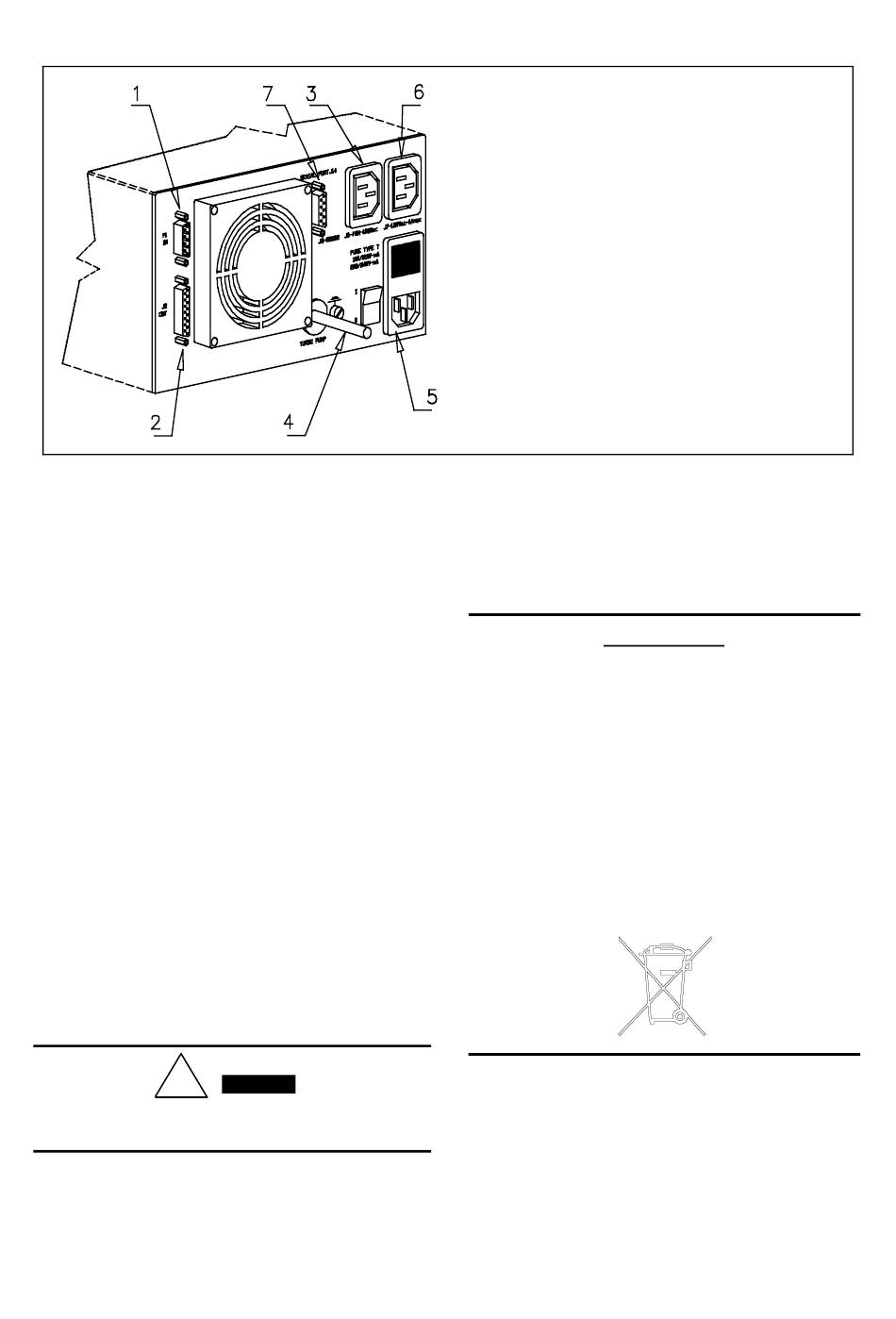

Tableau arrière des Contrôleurs 969-9444 et 969-9544
DANGER!
1. Connecteur d'entrée
connecteur d'enclenchement est doté de la barrette de
réenclenchement spéciale).
2. Connecteur de sortie des signaux logiques et d vérifi-
cation du courant de la pompe.
3. Connecteur de sortie de puissance (120 Vca, 1A) pour
le ventilateur de refroidissement de la pompe.
4. Câble de pompe.
5. Module d'entrée de l'alimentation pour le Contrôleur. Il
comprend le fusible de protection, le survolteur- dévol-
teur, la prise d'alimentation de puissance et le filtre
EMC.
6. Prise de sortie de puissance (120 Vca) pour l'ali-
mentation des dispositifs en option (vent device, relais
d'activation de la pompe primaire, etc.).
7. Emplacement prévu pour le connecteur de la porte de
communication série RS-232 (fournie en option).
En cas de mise au rebut d'un contrôleur, procéder à son
élimination conformément aux réglementations nationa-
les en la matière.
MISE AU REBUT
Signification du logo "WEEE" figurant sur les
étiquettes.
Le symbole ci-dessous est appliqué conformément à la
directive CE nommée "WEEE".
Ce symbole (uniquement valide pour les pays de la
Communauté européenne) indique que le produit sur
lequel il est appliqué NE doit PAS être mis au rebut avec
les ordures ménagères ou les déchets industriels ordi-
naires, mais passer par un système de collecte sélective.
Après avoir vérifié les termes et conditions du contrat de
vente, l'utilisateur final est donc prié de contacter le four-
nisseur du dispositif, maison mère ou revendeur, pour
mettre en œuvre le processus de collecte et mise au
rebut.
