Installation et raccordements

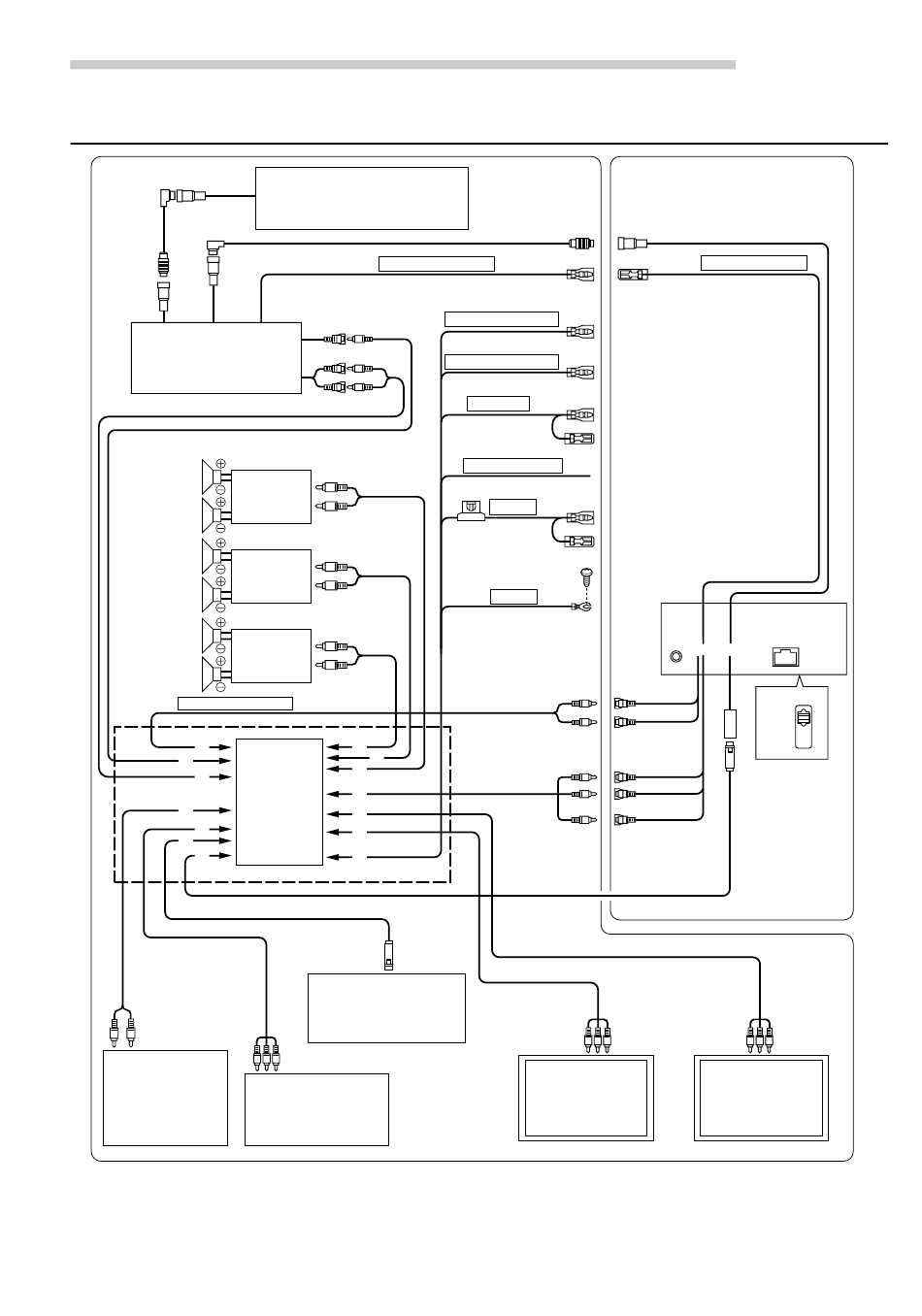

Exemple de système 2 (connexion au KCE-104V (en option) ):
reportez-vous également aux raccordements de base.
4
Lecteur de vidéo DVD
(Vendu séparément)
(La serié des DVA-5205/DHA-S680)
Haut-parleur
Haut-
parleurs
Amplificateur
sous-graves
Avant droit
Amplificateur
Arrière droit
Arrière
gauche
Amplificateur
Avant
gauche
ENTREE A DISTANCE
A
B
C
(KCE-104V) ∗
E
D
F
G
]
Tuner TV (Vendu
séparément)
(TUE-T152)
Pour obtenir des informations détaillées sur chaque réglage
des appareils externes, reportez-vous à la section " Réglage
du boîtier d'extension " (page 41), " Réglage du moniteur
arrière " (page 41), " Réglage de l'entrée externe " (page 42)
et "Réglage de la sortie préamplificateur Avant/Arrière/
Subwoofer du boîtier d'extension externe " (page 43).
