Alpine CVA-1004R Mode D'emploi page 58

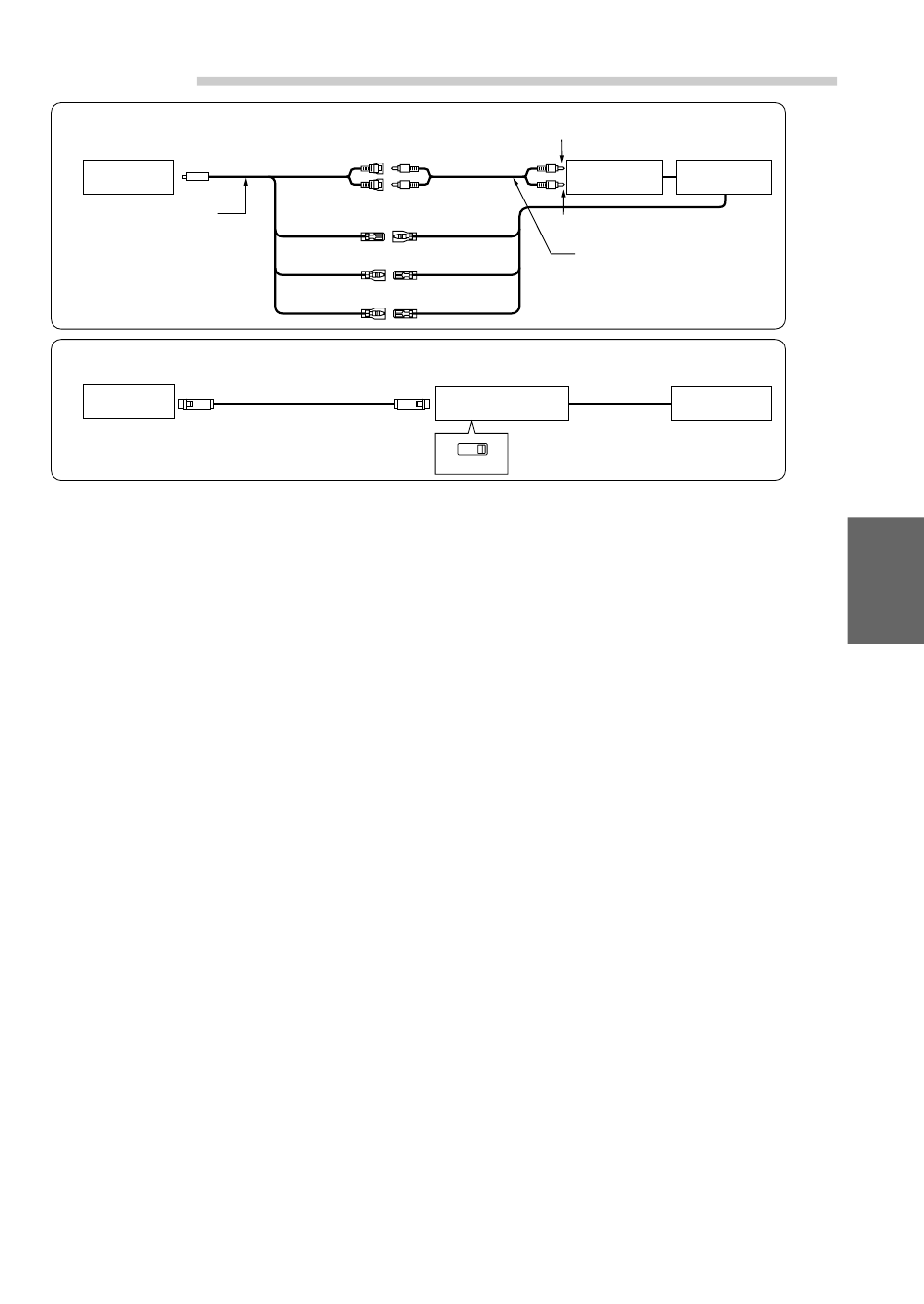

Lors du raccordement au NVE-N055PS du système de navigation Alpine.
CVA-1004R
Câble de conversion
RGB KCE-030N
(Vendu séparément)
Lors du raccordement au NVE-N055PV du système de navigation Alpine.
CVA-1004R
1 Connecteurs RCA de sortie arrière/caisson de
basses
ROUGE est droit et BLANC est gauche.
2 Câble d'extension RCA (Vendu séparément)
3 Câble RGB (Fournie avec navigation)
4 Commutateur de système
Pour raccorder un égaliseur ou diviseur avec fonction
Ai-NET, réglez ce commutateur sur la position EQ/
DIV. Si aucun appareil n'est raccordé, laissez le
commutateur sur la position NORM.
REMARQUE
Veillez à éteindre l'appareil avant de changer la position
du commutateur.
5 Connecteur Ai-NET
Raccordez ce connecteur au connecteur de sortie ou
d'entrée d'un autre appareil équipé du système Ai-
NET.
6 Câble Ai-NET (Fourni avec le lecteur de vidéo
DVD)
7 Connecteur d'entrée RGB
Raccordez le à la borne de sortie RGB du système de
navigation.
Installation et raccordements
ENTREE VIDEO
ENTREE GUIDE
SORTIE A DISTANCE ENTREE A DISTANCE
(Blanc/Marron)
(Blanc/Marron)
SORTIE DE COMMANDE
ENTREE DE COMMANDE
D'AFFICHAGE
D'AFFICHAGE
(Jaune/Rouge) (Jaune/Rouge)
SORTIE DE COMMANDE
ENTREE DE COMMANDE
DE GUIDE
DE GUIDE
(Blanc/Vert) (Blanc/Vert)
3
Boîtier de
connecteur
NTSC
A la borne de sortie vidéo
Boîtier de
connecteur
A la borne de sortie de guide
Câble d'extension RCA
(Fournie avec la navigation)
&
RGB
8 Connecteur (AUX1) d'entrée vidéo AUX
Raccordez le fil de sortie vidéo d'un lecteur DVD ou
d'un changeur DVD à cette borne.
9 Câble d'extension RCA (Fourni avec le lecteur
de vidéo DVD)
! Connecteurs (AUX1) d'entrée audio AUX
(ne sont pas utilisés pour ce système)
" Fil de sortie de commande à distance (Blanc/
Marron)
Raccordez ce fil au fil d'entrée de commande à
distance. Ce fil trancemet les signaux de la
télécommande.
# Câble Ai-NET (Fourni avec le changeur CD)
$ Câble Ai-NET (Fourni avec le changeur DVD)
% Câble d'extension RCA (Fourni avec le changeur
DVD)
& Commutateur de sortie RGB/NTSC
Pour afficher l'image du système de navigation sur le
moniteur externe, réglez le commutateur sur la
position de sortie NTSC.
(NVE-N055PS)
Navigation
(NVE-N055PV)
Navigation
57
-FR
