Pour éviter que des bruits extérieurs interfèrent avec le système audio.
• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture.
• Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles.
• Raccordez solidement le fil de terre à un point métallique dénudé (enlevez la couche de peinture, de saleté ou de
graisse si nécessaire) du châssis de la voiture.
• Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil.
Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles.
• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

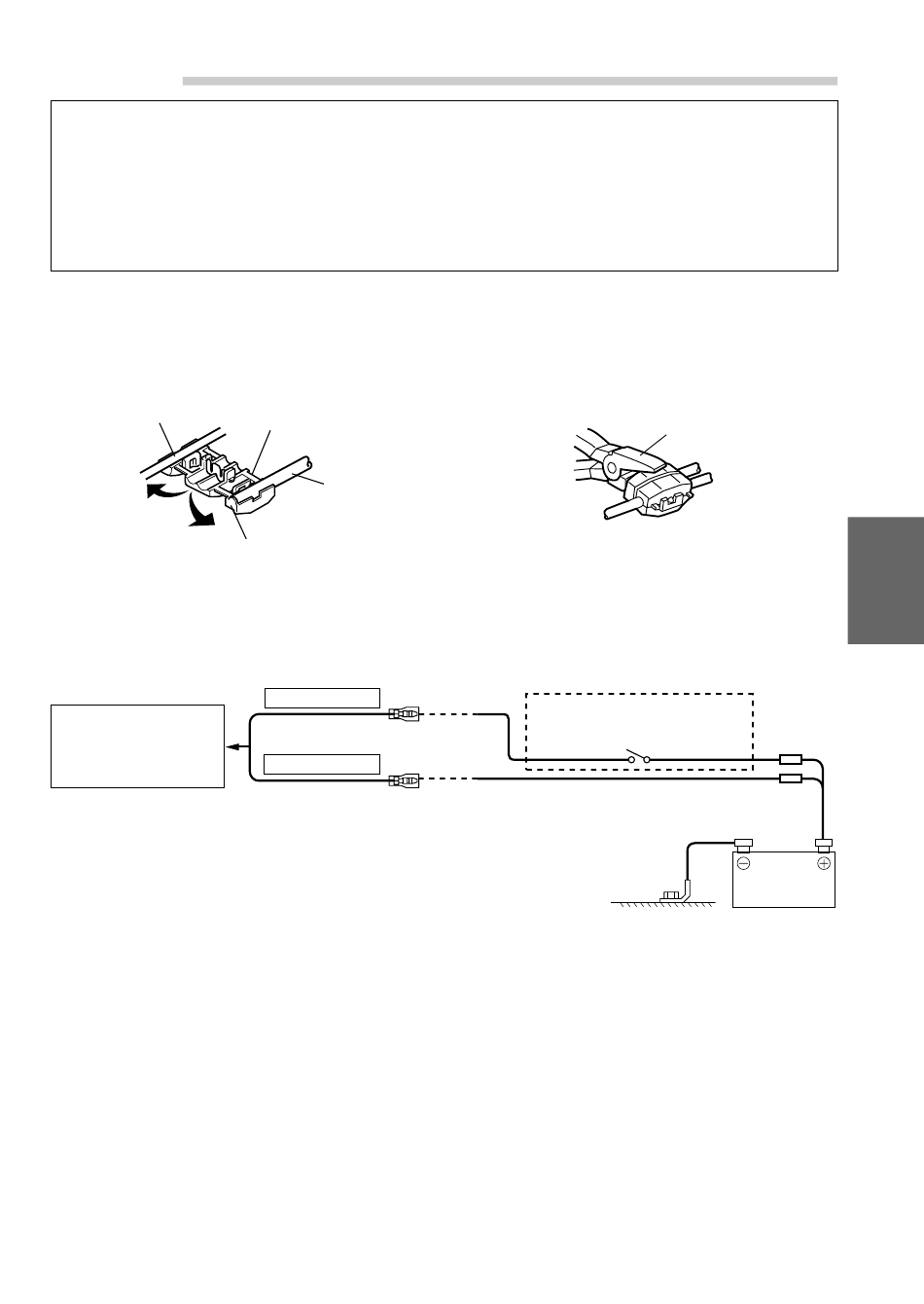

Raccordement du fil du frein de stationnement
Si nécessaire, utilisez un connecteur pressant pour raccorder le fil de frein de stationnement, etc.
1
Câble du véhicule
Diagramme de connexion du commutateur SPST (Vendu séparément)
(Si l'alimentation accessoire n'est pas posiible)
CVA-1004R
• Si votre véhicule est dépourvu d'alimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (disponible séparément) et un
fusible (disponible séparément).
• Le schéma et l'ampérage des fusibles indiqués ci-dessus s'appliquent lorsque la CVA-1004R est utilisé seul.
• Si le fil de l'alimentation commutée (allumage) de la CVA-1004R est directement raccordé à la borne positive (+) de la batterie du véhicule, la
CVA-1004R véhicule un certain courant (plusieurs centaines de milliampères), même lorsqu'il est hors tension et cela risque de décharger la
batterie.
Installation et raccordements
Connecteur pressant
Câble du
moniteur
Butoir
ACC
(Rouge)
BATTERIE
(Jaune)
2
Interrupteur SPST (Optionnel)
Pince
FUSIBLE (5A)
(en option)
FUSIBLE (10A)
(en option)
Batterie
53
-FR
