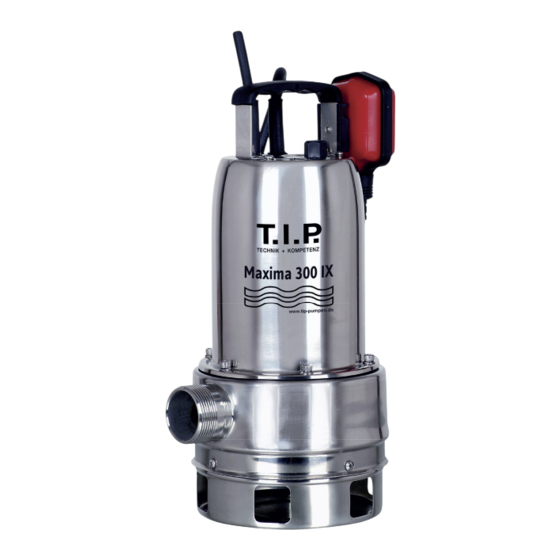

Maxima 300 IX
Gebrauchsanweisung
Schmutzwasser-Tauchpumpe
Operating Instructions
Submersible dirty-water pump
Mode d'emploi
Pompe submersible pour eaux
usées
Istruzioni per l'uso
Pompa sommergibile per acque
sporche
Instrucciones para el manejo
Bomba sumergida de agua sucia
Handleiding
Dompelpomp voor vuil water
Οδηγίες Χρήσης
Υποβρύχια αντλία ακαθάρτων
Használati utasítás
Szennyvíz merülőszivattyú
Instrukcja użytkowania
Pompa zanurzeniowa do wody
brudnej
Uživatelský návod
Ponorné čerpadlo pro odpadní
vody
Kullanım Talimatı
Pis su için dalgıç pompa
Упътване за употреба
Потъваща помпа за мръсна вода
Instructiuni de utilizare
Pompă imersă pentru apă murdară
Upute za uporabu
Crpka za zagađenu vodu
Návod na použitie
Ponorné kalové čerpadlo
Navodila za uporabo
Potopna črpalka za umazano vodo
Инструкция по эксплуатации
Погружной насос
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
Погружной насос
01
08
14
20
26
32
38
45
51
57
63
69
76
82
88
94
100
107

Publicité

Table des Matières
loading

Manuels Connexes pour T.I.P. Maxima 300 IX

Sommaire des Matières pour T.I.P. Maxima 300 IX

  • Page 1 Maxima 300 IX Gebrauchsanweisung Schmutzwasser-Tauchpumpe Operating Instructions Submersible dirty-water pump Mode d’emploi Pompe submersible pour eaux usées Istruzioni per l’uso Pompa sommergibile per acque sporche Instrucciones para el manejo Bomba sumergida de agua sucia Handleiding Dompelpomp voor vuil water Οδηγίες Χρήσης...
  • Page 2 Submersible pump EN 55014-2:1997 + A1:2001 + A2:2008 EN 61000-3-2:2014 / EN 61000-3-3:2013 EN 61000-6-1:2007 / EN 61000-6-3:2007 + A1:2011 Maxima 300 IX EN 60335-1:2012 + A11:2014 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 / EN 50581:2012 AfPS GS 2014:01 PAK T.I.P.

  • Page 3: Table Des Matières

    Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw.

  • Page 4: Einsatzgebiet

    In der Pumpe kommen Schmiermittel zum Einsatz, die bei unsachgemäßem Gebrauch oder bei Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich unbedenklich. 3. Technische Daten Modell Maxima 300 IX Netzspannung / Frequenz 230 V~ / 50 Hz Nennleistung 700 Watt...

  • Page 5: Installation

    5. Installation 5.1. Allgemeine Hinweise zur Installation Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein. Die Pumpe und das gesamte Anschlusssystem müssen vor Frost geschützt werden. Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchti- gen und erhebliche Schäden herbeiführen können.

  • Page 6: Elektrischer Anschluss

    Platzieren Sie die Pumpe auf festen Grund. Stellen Sie die Pumpe nicht direkt auf lose Steine oder Sand. Achten Sie bei der Positionierung unbedingt darauf, dass die Pumpe nicht umfallen oder mit ihren Ansaugöffnungen (6) in den Grund einsinken kann. Das Ansaugen von Sand, Schlamm oder ähnlichen Stoffen muss vermieden wer- den.
  • Page 7 Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen aller Garantiean- sprüche. Die Beachtung der für dieses Gerät geltenden Einsatzbedingungen und Anwendungsgebiete reduziert die Gefahr möglicher Betriebsstörungen und trägt dazu bei, die Lebensdauer Ihres Gerätes zu verlängern. Schmirgelnde Stoffe in der Förderflüssigkeit - wie beispielsweise Sand - beschleunigen den Verschleiß...

  • Page 8: Garantie

    9. Garantie T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutsch- land gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird.

  • Page 9: Bestellung Von Ersatzteilen

    10. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unse- re Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innova- tionen im Bereich Pumpentechnik.
  • Page 10 Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product.

  • Page 11: Range Of Use

    The lubricants used are biologically degradable and non-hazardous to health. 3. Technical Data Model Maxima 300 IX Mains voltage / frequency 230 V~ / 50 Hz Nominal performance 700 Watt...

  • Page 12: Installation

    5. Installation 5.1. General installation information During the entire process of installation, the device must not be connected to the electrical mains. The pump and the entire connection system have to be protected from frost. All connection lines have to be perfectly tight since leaking lines may affect the performance of the pump and cause considerable damage.

  • Page 13: Electrical Connection

    Please position the pump on solid ground. Avoid placing it on lose stones or sand. When positioning the pump, please do make sure that the pump cannot tip over or sink into the ground with its intake openings (6). The penetration of sand, mud or comparable matters is to be avoided.
  • Page 14 Observing the conditions of use and the ranges of application of the present device will reduce the risk of possible operational malfunction and contribute to extend the lifetime of your unit. Sand and other abrasive matters contained in the liquid discharged will speed up the process of wearing and tearing and accelerate the drop in performance.

  • Page 15: Warranty

    MALFUNCTION POSSIBLE CAUSE ELIMINATION 5. Water quantity discharged by 1. Refer to section 2.1. 1. Refer to section 2.1. pump is inadequate. 2. Refer to section 2.2. 2. Refer to section 2.2. 3. Worn pump wheel. 3. Please contact the customer service department.
  • Page 16 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P.! Comme tous les produits T.I.P., ce produit a été développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...

  • Page 17: Secteur D'utilisation

    Dans la pompe sont employé des lubrificants qui au cas d’un emploi inadéquat ou d’ un endommagement peuvent polluer le liquide pompé. Les lubrificants utilisés sont biodégradables et ne sont pas nuisibles à la santé. 3. Données techniques Modèle Maxima 300 IX Tension de réseau/ Fréquence 230 V~ / 50 Hz Puissance absorbée 700 Watt...

  • Page 18: Installation

    5. Installation 5.1. Avis généraux Pendant l’installation la pompe ne doit pas être connectée au réseau électrique. La pompe et tout le système de raccordement doivent être à l’abri du gel. Tous les branchements doivent être absolument étanches, parce que des tuyaux qui fuient altèrent le rendement de la pompe et peuvent mener à...

  • Page 19: Branchement Électrique

    Placez la pompe sur un sol ferme. Ne mettez pas la pompe sur le sable ou les cailloux. Prenez garde que la pompe ne puisse pas tomber ou s’enfoncer dans le sol couvrant ainsi les ouvertures d’aspiration (6). Il faut éviter l’aspiration de sable, de la boue etc.
  • Page 20 Le respect des conditions d’emploi et des domaines d’utilisation réduit le risque de dérangements et aide à prolonger la durée de vie de votre appareil. Les matières abrasives comme le sable dans le liquide accélèrent l’usure et diminuent les performances de la pompe. La pompe n’a pas besoin d’entretien si utilisée de manière adéquate.

  • Page 21: Garanti

    9. Garanti Cet appareil a été construit et contrôlé selon les méthodes les plus modernes. Le revendeur garantit un état parfait du matériel et une fabrication parfaite conforme à la législation du pays dans lequel l’appareil a été acheté. La garantie commence le jour de l’achat aux conditions suivantes: Durant la période de garantie, toutes les défectuosités causées par des défauts de fabrications ou de matériel sont réparées gratuitement.
  • Page 22 Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle più moderne tecniche di pompaggio e con l´ulitilizzo dei più affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualità...

  • Page 23: Campo Di Applicazione

    Nella pompa vengono impiegati dei lubrificanti che conseguentemente ad un uso improprio o a causa di guasti del macchinario possono contaminare il liquido pompato. I lubrificanti adottati sono biodegradabili e atossici. 3. Dati tecnici Modello Maxima 300 IX Tensione rete/frequenza 230 V~ / 50 Hz Potenza nominale 700 Watt...

  • Page 24: Installazione

    5. Installazione 5.1. Installazione: indicazioni generali Durante il processo d’installazione assicurarsi che il macchinario non sia collegato alla corrente elettrica. Proteggere dal gelo la pompa e tutti gli attacchi del sistema. Tutte gli attacchi delle condutture devono essere assolutamente ermetici, poiché eventuali perdite delle condutture compromettono le prestazioni della pompa e possono provocare danni notevoli.

  • Page 25: Allacciamento Elettrico

    Posizionare la pompa su una base rigida, non su pietre o sabbia. Prestare bene attenzione che durante il posizionamento la pompa non cada o che le sue bocche di aspirazione (6) possano sprofondare nel terreno. L´aspirazione di sabbia, fango, o altre materie simili deve essere evitata. Per posizionare, sollevare e portare la pompa servirsi esclusivamente dell´impugnatura.
  • Page 26 L´osservanza delle regole di impiego e dei campi di applicazione valide per questo macchinario riducono il pericolo di possibili guasti e contribuisce ad aumentare la durata del macchinario. Materiali abrasivi nel liquido pompato - come per esempio sabbia - ne accelerano il processo di logoramento e ne riducono le prestazioni. Con un impiego corretto il macchinario non ha bisogno di manutenzione.

  • Page 27: Garanzia

    9. Garanzia Questo macchinario è stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei paesi in cui il macchinario è stato acquistato. Il periodo di garanzia inizia con la data d´acquisto alle seguenti condizioni: Per ogni difetto da ricondursi ad imperfezioni di materiali o di produzione entro il periodo di garanzia, il macchinario verrà...
  • Page 28 Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto.

  • Page 29: Área Operativa

    En el caso de uso inadecuado o de deterioros del dispositivo, los lubrificantes utilizados pueden ensuciar el líquido bombeado. Los lubrificantes utilizados son biodegradables y sanitariamente inofensivos. 3. Datos técnicos Modelo Maxima 300 IX Tensión / Frecuencia 230 V~ / 50 Hz Potencia nominal 700 vatios Tipo de protección...

  • Page 30: Instalación

    5. Instalación 5.1. Instrucciones generales para la instalación El dispositivo no debe estar conectado a la red durante la instalación. La bomba y todo el sistema de conexiones deben ser protegidos de las heladas. Todos los cables de conexión deben estar absolutamente impermeables, ya que tubos con fugas afectan el rendimiento de la bomba y pueden ocasionar daños graves.

  • Page 31: Conexión Eléctrica

    aspiración (6). El aspirado de arena, lodo o similares substancias debe ser evitado. Para el posicionamiento, levantamiento y transporte de la bomba solo se debe utilizar el asa de transporte. Dado el caso de levantamiento o descenso se debe utilizar una soga adecuada, la cual debe ser fijada en el asa de transporte. Para el posicionamiento, levantamiento y transporte de la bomba, de ningura manera se deben utilizar el tubo de presión, el cable de conexión o el cable del interruptor de flotador.
  • Page 32 No somos responsables por daños que resulten de intentos de reparación inadecuados. Daños que resulten de intentos de reparación llevan a la cesación de todas demandas de garantía. El cumplimiento de las áreas operativas válidas para este dispositivo reduce el peligro de posibles averías y contribuye a alargar la duración de función de su dispositivo.

  • Page 33: Garantía

    Interrupción Causas posibles Eliminación 6. La bomba no se conecta o no 1. Interruptor de flotador no se puede mover 1. Asegure el libre movimiento del interruptor se desconecta. libremente. de flotador. 2. Interruptor de flotador mal regulado. 2. Regule correctamente el interruptor de flotador 3.
  • Page 34 Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T.I.P. toestel! Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp.

  • Page 35: Toepassingsgebied

    In de pomp worden smeermiddelen gebruikt die bij onjuist gebruik of beschadiging van het toestel de te verpompen vloeistof kunnen verontreinigen. De gebruikte smeermiddelen zijn biologisch afbreekbaar en schaden de gezondheid niet. 3. Technische gegevens Model Maxima 300 IX Netspanning / frequentie 230 V~ / 50 Hz Nominaal vermogen 700 Watt...

  • Page 36: Installatie

    5. Installatie 5.1. Algemene installatie-instructies Tijdens de gehele installatieprocedure mag het toestel niet aan het elektriciteitsnet zijn aangesloten. De pomp en het gehele aansluitsysteem moeten tegen vorst worden beschermd. Alle aangesloten leidingen moeten absoluut water- en luchtdicht zijn, omdat lekkende leidingen de prestatie van de pomp verminderen en aanzienlijke schade kunnen veroorzaken.

  • Page 37: Elektrische Aansluiting

    Plaats de pomp op een stevige ondergrond. Plaats de pomp nooit direct op losse stenen of zand. Let er bij het plaatsen van de pomp goed op dat de pomp niet kan omvallen of met zijn aanzuigopeningen (6) in de bodem kan inzinken.
  • Page 38 Als u zich houdt aan de voor dit toestel geldende gebruiksomstandigheden en toepassingsgebieden, wordt het gevaar op mogelijke storingen kleiner en helpt u de levensduur van uw toestel te verlengen. Schurende stoffen in de te verpompen vloeistof - bijvoorbeeld zand - bespoedigen de slijtage en verminderen de prestatie van de pomp.

  • Page 39: Garantie

    9. Garantie Dit toestel is volgens de nieuwste methodes geproduceerd en gekeurd. De verkoper verleent garantie op materiaal- en fabricagefouten volgens de wettelijke bepalingen van het land waarin het toestel is gekocht. De garantieperiode begint met de dag van aankoop onder de volgende voorwaarden: Binnen de garantieperiode worden alle gebreken die door materiaal- of fabricagefouten zijn veroorzaakt kosteloos verholpen.
  • Page 40 Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας...

  • Page 41: Συνιστώμενες Χρήσεις

    λειτουργίας ή βλάβης της αντλίας μπορεί να μολύνουν το αντλούμενο υγρό. Τα λιπαντικά που χρησιμοποιούνται είναι βιοδιασπώμενα και ακίνδυνα για την υγεία του ανθρώπου. 3. Τεχνικά Χαρακτηριστικά Μοντέλο Maxima 300 IX Τάση / συχνότητα 230 V~ / 50 Hz Ισχύς...

  • Page 42: Εγκατάσταση

    Εάν είναι δυνατόν παρακαλούμε να κρατήσετε την συσκευασία του προϊόντος έως ότου λήξει το χρονικό διάστημα της εγγύησης. Παρακαλούμε επίσης να απαλλαγείτε από τα υλικά συσκευασίας με ένα τρόπο φιλικό προς το περιβάλλον (ανακύκλωση). 5. Εγκατάσταση Γενικές πληροφορίες εγκατάστασης 5.1. Καθ’...

  • Page 43: Ηλεκτρική Σύνδεση

    αναρρόφησης. Ωστόσο, στην περίπτωση αυτή η αντλία πρέπει να είναι υπό συνεχή επιτήρηση, ώστε να μη λειτουργήσει εν ξηρώ. Πώς να τοποθετήσετε την αντλία 5.5. Όταν τοποθετείτε την αντλία παρακαλούμε να βεβαιωθείτε ότι δεν υπερβαίνετε το μέγιστο βάθος που αναφέρεται στα...

  • Page 44: Συντήρηση Και Επίλυση Προβλημάτων

    με ένα, ενσωματωμένο, θερμικό προστασίας του κινητήρα. Σε περίπτωση υπερφόρτισης, ο κινητήρας θα σβήσει από μόνος του και θα ξεκινήσει και πάλι όταν κρυώσει. Για πιθανά προβλήματα και τον τρόπο επίλυσης τους, παρακαλούμε να αναφερθείτε στο κεφάλαιο «Συντήρηση και Επίλυση Προβλημάτων». 8.

  • Page 45: Εγγύηση

    ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ 3. Η αντλία σταματά μετά από 1. Το δίκτυο ηλεκτρικής τροφοδοσίας δεν 1. Χρησιμοποιείστε μια συσκευή, που να μικρό διάστημα λειτουργίας, συμφωνεί με τις προδιαγραφές που ανταποκρίνεται στις προδιαγραφές GS, για διότι ενεργοποιείται το θερμικό αναφέρονται στην πλακέτα. να...

  • Page 46: Πώς Να Παραγγείλετε Ανταλλακτικά

    Παρακαλούμε σημειώστε: 1. Εάν η συσκευή σας δεν δουλεύει κανονικά, παρακαλούμε να σιγουρευτείτε πρώτα ότι δεν υφίσταται κάποιο λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν έχει σχέση με κάποια βλάβη της συσκευής. 2. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, βεβαιωθείτε ότι έχετε...
  • Page 47 Kedves vásárló, Gratulálunk új T.I.P. berendezése megvásárlásához! Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

  • Page 48: Alkalmazási Terület

    A szivattyúhoz kenőanyagokat használnak, amelyek szakszerűtlen alkalmazás esetén vagy a készülék károsodásakor a szállított folyadékot szennyezhetik. A használt kenőanyagok biológiailag lebonthatók és egészségügyi szempontból ártalmatlanok. 3. Műszaki adatok Modell Maxima 300 IX Hálózati feszültség / frekvencia 230 V~ / 50 Hz Névleges teljesítmény 700 Watt Védelmi fokozat...

  • Page 49: Telepítés

    5. Telepítés 5.1. Általános útmutatók a telepítéshez A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni. A szivattyút és a teljes csatlakozási rendszerét védeni kell a fagytól. Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak.

  • Page 50: Villamos Csatlakozás

    Helyezze a szivattyút szilárd talajra. Ne tegye a szivattyút közvetlenül mozdítható kövekre vagy homokra. Az elhelyezésnél feltétlenül figyeljen arra, hogy a szivattyú ne borulhasson fel és felszívó nyílásaival (6) ne süllyedhessen a talajba. A homok, iszap vagy hasonló anyagok felszívását kerülni kell. A szivattyú...
  • Page 51 Nem felelünk olyan károkért, melyek szakszerűtlen hibajavítási kísérletek miatt keletkeznek. Szakszerűtlen hibajavítási kísérletek következtében keletkező károk minden garanciaigény megszűnését eredményezik. A készülékre érvényes használati feltételek és alkalmazási területek figyelembevétele csökkenti a lehetséges üzemzavarok veszélyét és hozzájárul a készülék élettartamának meghosszabbításához. Dörzsölődő anyagok a szállított folyadékban –...

  • Page 52: Garancia

    HIBA LEHETSÉGES OKA MEGSZÜNTETÉSE 5. A szivattyú túl kevés vizet 1. Lásd a 2.1. pont. 1. Lásd a 2.1. pont. továbbít. 2. Lásd a 2.2. pont. 2. Lásd a 2.2. pont. 3. A járókerék elhasználódott. 3. Forduljon az ügyfélszolgálathoz. 6. A szivattyú nem kapcsol be 1.
  • Page 53 Szanowny Kliencie! Gratulujemy zakupu nowego urządzenia firmy T.I.P.! Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia.

  • Page 54: Zakres Zastosowania Pompy

    W pompie zastosowano środki smarowe, które mogą w przypadku niewłaściwego użytkowania urządzenia lub jego uszkodzenia zanieczyścić pompowaną ciecz. Użyte smary są biologicznie degradowane i nieszkodliwe dla zdrowia. 3. Dane techniczne Modell Maxima 300 IX Napięcie sieciowe / częstotliwość 230 V~ / 50 Hz Moc znamionowa 700 W Klasa ochronności...

  • Page 55: Instalacja

    5. Instalacja Ogólne wskazówki dotyczące instalacji 5.1. Do momentu całkowitego zakończenia instalacji nie wolno podłączać urządzenia do prądu. Pompę oraz cały system przyłączeniowy należy chronić przed działaniem mrozu. Wszystkie przewody przyłączeniowe muszą być bezwzględnie szczelne. Nieszczelne przewody wpływają negatywnie na wydajność pompy i mogą powodować poważne uszkodzenia. W razie konieczności należy posłużyć...

  • Page 56: Podłączenie Pompy Do Sieci Elektrycznej

    urządzenia. Do ustawiania, podnoszenia lub przenoszenia pompy nie wolno w żadnym razie używać węża tłocznego, kabla zasilającego, ani kabla wyłącznika pływakowego. 6. Podłączenie pompy do sieci elektrycznej Urządzenie posiada kabel przyłączeniowy z wtyczką sieciową. W celu uniknięcia zagrożeń, zlecaj wymianę kabla przyłączeniowego i wtyczki wyłącznie wykwalifikowanym elektrykom.
  • Page 57 zaleca się oczyszczenie części hydraulicznych ze złogów i zanieczyszczeń. Czyszczenie można przeprowadzić za pomocą odwrotnego przepłukania pompy strumieniem wody wprowadzonego wężem przez przyłącze tłoczne pompy. W celu usunięcia przylegających zabrudzeń należy zdjąć podstawę pompy (8) odkręcając wcześniej śruby znajdujące się na spodzie pompy. Demontaż i wymianę innych części należy powierzać zakładowi produkcyjnemu lub autoryzowanym punktom serwisowym –...

  • Page 58: Gwarancja

    9. Gwarancja Niniejsze urządzenie wyprodukowano i sprawdzono wg najnowocześniejszych metod. Sprzedawca udziela gwarancję obejmującą jakość materiału i nienaganność wykonania zgodnie z przepisami prawnymi obowiązującymi w kraju zakupu urządzenia. Gwarancja rozpoczyna się w dniu zakupu. Opiera się na następujących warunkach: W okresie obowiązywania gwarancji usunięciu podlegają wszystkie błędy wynikające z wad materiału lub błędów produkcyjnych.
  • Page 59 Vážený zákazníku, Blahopřejeme vám k zakoupení nového zařízení T.I.P.! Jako každý z našich výrobků, je i tento vyroben na základě nejnovějších výsledků technických znalostí. Výroba a montáž stroje probíhá na základě nejmodernější techniky čerpadel s použitím nejspolehlivějších elektrických, resp. elektronických součástek, což zaručuje vysokou kvalitu a dlouhou životnost zakoupeného zařízení. Přečtěte si pozorně...

  • Page 60: Oblast Použití

    V čerpadle jsou použitá mazadla, jež mohou při neodborné manipulaci anebo při poškozeních zařízení způsobit kontaminaci přečerpávané kapaliny. Použitá mazadla jsou biologicky odbouratelná a zdravotně nezávadná. 3. Technické údaje Model Maxima 300 IX Síťové napětí/frekvence 230 V~ / 50 Hz Jmenovitý výkon 700 wattů...

  • Page 61: Instalace

    5. Instalace šeobecné pokyny k instalaci 5.1. Zařízení nesmí být po dobu celé instalace připojeno k elektrické síti. Čerpadlo a celý napojený systém musíte chránit před působením mrazu. Všechna přípojná vedení musejí být absolutně těsná, protože netěsná vedení mají nepříznivý vliv na výkon čerpadla a mohou způsobit závažné...

  • Page 62: Elektrická Přípojka

    K polohování, zvedání a přenášení čerpadla slouží výlučně držadlo. V případě potřeby použijte ke spuštění a vytahování vhodné lano, které upevníte na držadlo. K polohování, zvedání anebo přenášení čerpadla nikdy nepoužívejte výtlačnou hadici, síťový přípojný kabel anebo kabel plovákového spínače. 6.

  • Page 63: Záruka

    Při odborném použití je toto zařízení bezúdržbové. Případně doporučujeme odstranění nánosů a nečistot z hydraulické části. Dosáhnete to protisměrným propláchnutím čistou vodou, jíž přiveďte do čerpadla hadicí prostřednictvím výtlačné přípojky. Při odstraňování nepoddajných nečistot můžete odmontovat patku čerpadla (8) uvolněním šroubů, které se nacházejí v spodní části čerpadla. K vyloučení ohrožení smí jakoukoli další demontáž a výměnu dílů...

  • Page 64: Objednání Náhradních Dílů

    Záruční práva zanikají v případě zákroku třetí osoby. Škody vzniklé neodborným zacházením, nesprávným postavením, skládkou, neodborným zapojením či instalací, nebo byly zaviněny příčinou vis major, resp. dalším vnějším vlivem, nespadají pod povinnosti záručního práva. Záruka se nevztahuje na dílce podléhající opotřebení, jako např. oběžné koleso a těsnění kluzným kroužkem. Naše firma vyrábí...
  • Page 65 Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş...

  • Page 66: Kullanım Alanları

    Pompa içerisinde usulüne uygun olmayan kullanım veya cihazın arızalanması sırasında taşıma sıvısını kirletebilecek yağ maddesi açığa çıkar. Kullanılan yağ maddeleri biyolojik olarak çözülebilir ve sağlık bakımından zararlı değildir. 3. Teknik veriler Model Maxima 300 IX Şebeke gerilimi / Frekans 230 V~ / 50 Hz Nominal güç 700 Vat Koruma türü...

  • Page 67: Kurulum

    5. Kurulum Kurulum ile ilgili genel uyarıları 5.1. Bütün kurulum esnasında cihazın elektrik şebekesiyle olan bağlantısı kesik olmalıdır. Pompa ve bütün bağlantı sistemi donmaya karşı emniyet altına alınması gerekir. Bütün bağlantı boruları tamamen sızdırmaz olmalıdır çünkü sızdıran borular pompanın gücünü etkileyebilir ve ciddi hasarlara neden olabilir.

  • Page 68: Elektrik Bağlantısı

    Pompanın konumlandırılması, kaldırılması ve taşınması için sadece taşıma kolu uygundur. İcabında taşıma koluna tutturulması gereken indirme ve kaldırma için uygun bir taşıma halatı kullanılmalıdır. Pompanın konumlandırılması, kaldırılması ve taşınması için asla basınç hortumu, şebeke bağlantı kablosu veya şamandıralı anahtarın kablosu kullanılmamalıdır. 6.
  • Page 69 İşbu cihaz için geçerli olan kullanım koşullarına ve uygulama alanlarına dikkat etmek olası işletim arızalarının riskini azaltmaktadır ve cihazınızın daha uzun ömürlü olmasına yardımcı olur. Taşıma sıvısında kum gibi aşındırıcı maddeler aşındırmayı hızlandırır ve pompanın çalışma gücünü azaltır. Cihaz usulüne uygun olarak kullanırsa bakım gerektirmez. İcabında hidrolik parçanın birikintilerden ve kirlenmelerden temizlenmesi önerilir.

  • Page 70: Garanti

    9. Garanti Bu cihaz en modern yöntemlerle imal edilerek kontrol edilmiştir. Satıcı satın alınan cihazın ülkesinde geçerli olan yasal mevzuatı uyarınca cihaz için kusursuz malzeme ve hatasız imalat için garanti eder. Garanti süresi aşağıda belirtilen koşullar çerçevesinde satın alınan tarihte başlar: Garanti süresi içerisinde malzeme veya imalat hatalarına bağlı...
  • Page 71 Уважаеми Купувачи, Поздравяваме Ви по случай закупуването на ново T.I.P. оборудване! Както всичките наши изделия, и това е приготвено въз основа на най-новите технически познания. Произвеждането и сглобяването на машината също станало въз основа на най-модерната помпена техника, с използуване на най-благонадеждените електрически и електронни части, така е гарантирано високото...

  • Page 72: Приложение

    течност, ако уредът е повреден или не се работи правилно. Използваните смазочни средства са биологически разпадат и не са опасни за здравето. 3. Технически данни Модел Maxima 300 IX Напрежение в мрежата / фреквенция 230 V~ / 50 Hz Номинална мощност...

  • Page 73: Монтаж

    Запазете опаковката по възможност до края на гаранционен срок. Погрижете се за обезвредяване на опаковъчни материали отговаряйки на предписанията по отношение запазване на околната среда. 5. Монтаж Общи указания за монтажа 5.1. По време на цялостната инсталация уредът трябва да е изключен от електрическата мрежа.

  • Page 74: Електрическо Съединение

    Позициониране на помпата 5.5. При позициониране на помпата трябва да се внимава посочената в техническите данни дълбочина на потапяне да не се надхвърля. По същия начин не трябва да бъде надвишавано и минималното ниво на самозасмукване. По-късно, след продължителна употреба, нивото на водата може да се намали до минималното...

  • Page 75: Поддръжка И Помощ При Аварии

    8. Поддръжка и помощ при аварии При работи по поддръжката помпата трябва да се изключи от мрежата. В противен случай има опасност от спонтанно стартиране на помпата. Като производители не носим гаранция за повреди в резултат от неправоспособни опити за ремонт. Повреди в резултат от неправоспособни опити за ремонт водят до анулиране...

  • Page 76: Гаранционен Срок

    ПОВРЕДА ВЪЗМОЖНА ПРИЧИНА ПРЕКРАТЯВАНЕ 3. Помпата след кратко 1. Захранващото електрическо 1. Да проверяваме с един апарат, имащ действие спира, защото напрежение не съвпада с дадените по окачествяване GS напрежението в термическата защита на типовата таблица данни. проводниците на съединителния кабел мотора...

  • Page 77: Доставка На Резервни Части

    10. Доставка на резервни части Резервни части най-бързо, най-просто и най-евтино можете да поръчате чрез интернет. Нашият уебсайт www.tip-pumpen.de разполага с комплетен магазин за резервни части, където с няколко щраквания може да се уреди поръчката. Освен това там обявяваме информации и интересни идеи във връзка с изделията ни...
  • Page 78 Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă...

  • Page 79: Domeniu De Aplicare

    În pompe se folosesc lubrifianţi, care în cazul utilizării incorecte sau avarierii aparatului pot murdări lichidul pompat. Lubrifianţii utilizaţi sunt biodegradabili şi inofensivi pentru sănătate. 3. Date tehnice Model Maxima 300 IX Tensiune / frecvenţă reţea alimentare 230 V~ / 50 Hz Putere nominală...

  • Page 80: Instalare

    5. Instalare Instrucţiuni generale de instalare 5.1. În timpul întregului proces de instalare nu este voie ca aparatul să fie racordat la reţeaua de alimentare cu curent. Pompa împreună cu întregul sistem de racorduri trebuie protejată de îngheţ. Toate cablurile de racordare trebuie să fie complet etanşe, cele neetanşe putând să afecteze performanţele pompei şi să...

  • Page 81: Racordarea Electrică

    6. Racordarea electrică Aparatul dispune de un cablu de conexiune la reţeaua electrică cu ştecher de reţea. Cablul şi ştecherul de racordare la reţea pot fi schimbate numai de către personal de specialitate, pentru a se evita pericolele. Nu căraţi pompa de cablul de alimentare, şi nu trageţi de cablu ştecherul din priză.

  • Page 82: Garanţie

    fundul pompei. Orice altă demontare şi înlocuirea pieselor se pot face numai de către producător sau de un atelier de service autorizat pentru clienţi, în scopul evitării pericolelor. Pe ger apa reziduală din pompă poate cauza deteriorări grave prin îngheţ. Din această cauză trebuie ca la temperaturi de îngheţ...

  • Page 83: Procurarea De Piese

    racordării sau amplasării defectuoase, precum şi cele provocate de cazurile de vis major şi de alţi factori externi, nu cad sub incidenţa garanţiei. Părţile supuse uzurii ca de ex. rotorul, inelele de etanşare nu sunt acoperite de garanţie. Toate piesele sunt fabricate cu cea mai mare atenţie şi utilizând materiale de mare valoare, fiind proiectate să aibă...
  • Page 84 Poštovani kupci! Srdačne čestitke što ste kupili novi pumpni agregat od T.I.P.! Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.

  • Page 85: Tehnički Podaci

    Kod rada pumpe koristi se sredstvo za podmazivanje, koje kod nepravilnog rada ili oštećenja pumpe, može onečistiti tekućinu koja se dobavlja. Korišteno mazivo je biološki razgradivo i neopasno za zdravlje. 3. Tehnički podaci Model Maxima 300 IX Napon/frekvencija 230 V~ / 50 Hz Nazivna snaga 700 Watt Zaštita...

  • Page 86: Elektro Priključak

    Pumpa i na nju priključen sistem moraju se zaštititi od smrzavanja. Svi priključci moraju u potpunosti brtviti, jer propuštanja utjeću na snagu pumpe, a mogu dovesti i do znatnih oštećenja. Koristite odgovarajući brtveni materijal, kako zrak ne bi ulazio u sistem. Kod zatezanja navojnih spojeva ne koristite se prevelikom silom da ne dođe do oštećenja.

  • Page 87: Puštanje U Pogon

    Elektro priključak mora biti vezan na jako osjetljivi osigurač (FI-prekidač), jačine ∆ = 30 mA (DIN VDE 0100-739). Produžni kabel ne smije imati manji promjer od vodova s gumenom oplatom tipa VDE H07RN-F (3 x 1,0 mm²). Utikači i priključnice trebaju biti zaštićeni od prskanja vode. 7.

  • Page 88: Jamstvo

    MUGUĆI UZROK SMETNJA OTKLANJANJE 1. Pumpa ne dobavlja tekućinu, 1. Nema struje. 1. S jednim uređajem GS-certifikata motor ne radi. kontroliramo ima li napona (pripazimo na upute o sigurnosti!). Provjerimo je li utikač dobro postavljen u utičnicu 2. Proradila termička zaštita. 2.

  • Page 89: Naručivanje Rezevnih Dijelova

    Posebne napomene: 1. Ukoliko Vaš uređaj više ne funkcionira ispravno, molimo Vas da prvo provjerite da li se radi o grešci posluživanja ili o uzroku koji se ne može pripisati defektu uređaja. 2. Ukoliko vaš defektni uređaj donesete ili ga pošaljete na popravak, priložite molimo Vas slijedeće podloge: ...
  • Page 90 Vážený zákazník, Blahoželáme Vám ku kúpe Vášho nového zariadenia T.I.P.! Tak ako všetky naše výrobky, tak aj toto zariadenie sa zakladá na najnovších technických poznatkoch. Tento stroj bol vyrobený a zmontovaný na základe najmodernejších poznatkov čerpadlovej techniky, pri použití najspoľahlivejších elektrických, resp. elektronických súčiastok, čo zaručuje vášmu novému zariadeniu vysokú kvalitu a dlhú...

  • Page 91: Oblasť Použitia

    V čerpadle sú použité mazadlá, ktoré môžu pri neodbornej manipulácii alebo pri poškodeniach zariadenia spôsobiť kontamináciu prečerpávanej kvapaliny. Použité mazadlá sú biologicky odbúrateľné a zdravotne nezávadné. 3. Technické údaje Model Maxima 300 IX Sieťové napätie/frekvencia 230 V~ / 50 Hz Menovitý výkon 700 Wattov...

  • Page 92: Inštalácia

    5. Inštalácia Všeobecné pokyny k inštalácii 5.1. Zariadenie nesmie byť počas celej inštalácie pripojené na elektrickú sieť. Čerpadlo a celý napojený systém musíte chrániť pred pôsobením mrazu. Všetky prípojné vedenia musia byť absolútne tesné, pretože netesné vedenia majú nepriaznivý vplyv na výkon čerpadla a môžu spôsobiť...

  • Page 93: Elektrická Prípojka

    Na polohovanie, zdvíhanie a prenášanie čerpadla slúži výlučne držadlo. V prípade potreby použite na spustenie a vyťahovanie vhodné lano, ktoré upevnite na držadlo. Na polohovanie, zdvíhanie alebo prenášanie čerpadla nikdy nepoužívajte výtlačnú hadicu, sieťový prípojný kábel alebo kábel plavákového spínača. 6.

  • Page 94: Záruka

    Pri odbornom použití je toto zariadenie bezúdržbové. Prípadne odporúčame odstránenie nánosov a nečistôt z hydraulickej časti. Dosiahnete to protismerným prepláchnutím čistou vodou, ktorú priveďte do čerpadla hadicou cez výtlačnú prípojku. Pri odstraňovaní nepoddajných nečistôt môžete odmontovať pätku čerpadla (8) uvoľnením skrutiek, ktoré...

  • Page 95: Objednanie Náhradných Dielov

    Počas záručnej doby bezplatne odstránime všetky chyby, ktoré vznikli v dôsledku chyby materiálu alebo konštrukcie zariadenia. Reklamácie je treba nahlásiť hneď po takomto zistení takejto chyby. V prípade ak zákazník alebo tretia osoba zasiahne do konštrukcie zariadenia, automaticky dochádza k strate nároku na záruku.
  • Page 96 E Spoštovani kupec, Čestitamo Vam za nakup nove naprave T.I.P.! Kot vsi naši izdelki, je tudi ta narejen na podlagi najnovejših tehničnih spoznanj. Tudi proizvodnja in montaža naprave temelji na najmodernejši tehniki za črpalke, z uporabo najzanesljivejših električnih, oziroma elektronskih delov, kar temu novemu proizvodu zagotavlja visoko kakovost in dolgo življenjsko dobo.

  • Page 97: Tehnični Podatki

    Za delovanje črpalke se uporablja sredstvo za podmazovanje, ki lahko zaradi nepravilnega delovanja ali okvare črpalke onesnaži tekočino, ki se dobavlja. Uporabljeno mazilo je biološko razgradljivo in nenevarno za zdravje. 3. Tehnični podatki Model Maxima 300 IX Napetost/frekvenca 230 V~ / 50 Hz Nazivna jakost 700 Watt Zaščita...

  • Page 98: Električni Priključek

    Črpalka in na njo priključen sistem morajo biti zavarovani proti zmrzovanju. Vsi priključki se morajo popolnoma zatesniti, ker puščanje vpliva na moč črpalke, lahko pa povzroči tudi velike okvare. Uporabljajte ustrezen tesnilni material, da v sistem ne bi prišel zrak. Pri zatezanju navojnih spojev ne uporabljajte prevelike sile, da ne bi prišlo do okvar.

  • Page 99: Zagon

    Električni priključek mora biti povezen na zelo občutljivo varovalko (FI-stikalo ), jakosti ∆ = 30 mA (DIN VDE 0100-739). Kabli za podaljšanje ne smejo imeti manjšega premera, kot žice z gumijasto oblogo s kratkim signalom H07RN-F (3 x 1,0 mm²). Vtikači v omrežju in povezovalni elementi morajo biti opremljeeni z zaščito proti odbiti vodi.

  • Page 100: Garancija

    MOŽEN VZROK MOTNJA ODSTRANJEVANJE 1. Črpalka ne dobavlja tekočino. 1. Ni el. toka. 1. Z napravo s kvalifikacijo G5 preverimo, ali Motor ne dela. je napetost, (upoštevajmo varnostne predpise!). Preverimo, ali je vtikač primerno vtaknjen v vtičnico. 2. Vključila se je termična zaščita. 2.

  • Page 101: Naročanje Rezervnih Delov

    Posebna navodila: 1. Če Vaša naprava ne deluje več pravilno, najprej preglejte, ali se je zgodila napaka zaradi napačnega rokovanja ali iz kakšnega drugega vzroka, ki ni povezana z napako na napravi. 2. V kolikor prinesete ali pošljete na popravilo okvarjeno napravo, obvezno priložite naslednje dokumente: ...
  • Page 102 Дорогой покупатель, дорогая покупательница, Сердечно поздравляем Вас с покупкой Вашего нового аппарата T.I.P.! Как и все наши изделия, этот продукт разработан на основе новейших технических знаний. Изготовление и сборка аппарата производилась на базе самой современной насосной техники и с применением надежных...

  • Page 103: Область Применения

    применении или повреждении аппарата могут загрязнять подаваемую жидкость. Используемые смазочные вещества являются биологически расщепляющимися и безопасными для здоровья. 3. Технические данные Модель Maxima 300 IX Сетевое напряжение / частота 230 В~ / 50 Гц Номинальная мощность 700 Вт Тип защиты...

  • Page 104: Объём Поставки

    4. Объём поставки Объём поставки данного продукта включает: Один насос с соединительным кабелем, две соединительные детали, Адаптер, одна инструкция по эксплуатации. Проверьте комплектность объёма поставки. В зависимости от цели применения может потребоваться дополнительное оборудование (см главы „Установка“ и „Заказ запчастей“). Сохраняйте...

  • Page 105: Электрическое Подключение

    Если насос должен откачивать воду после того, как она опустится ниже уровня отключения, необходимо включить поплавковый выключатель вручную или зафиксировать его в вертикальном положении. Для этого необходимо извлечь кабель поплавкового выключателя из бокового кабелепровода (4). Затем зафиксируйте поплавковый выключатель в предусмотренном для этого креплении (13) под кабелепроводом, вставляя...

  • Page 106: Техническое Обслуживание И Помощь При Неисправностях

    Для окончания работы вытяните сетевой штекер из розетки. Электронасосы серии T.I.P. MAXIMA имеют встроенную термозащиту двигателя. При перегрузке двигатель сам отключается и после охлаждения снова включается. Возможные причины и их устранение описаны в разделе „Техническое обслуживание и помощь при неисправностях“. 8.

  • Page 107: Гарантии

    Неисправность Возможная причина Устранение 3. После кратковременной 1. Электрическое подключение не 1. Проверьте состояние напряжения на работы насос отвечает параметрам, указанным на линиях соединительного кабеля останавливается, так как заводской табличке. прибором, настроенным на постоянный включается термическая ток. (Соблюдайте технику защита двигателя. безопасности!).

  • Page 108: Заказ Запасных Частей

    10. Заказ запасных частей Самая быстрая, простая и экономичная возможность заказать запасные части осуществляется через Интернет. Наш веб-сайт www.tip-pumpen.de содержит удобный магазин запасных частей, в котором несколькими щелчками мыши можно сделать заказ. Кроме того, мы публикуем там обширную информацию и ценные указания, касающиеся наших продуктов и принадлежностей, представляем новые аппараты...
  • Page 109 Дорогий покупець, дорога покупниця, Сердечно поздоровляємо вас з покупкою Вашого нового апарата T.I.P.! Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантує високу якість і тривалий термін служби...

  • Page 110: Області Використання

    Застосуванні чи ушкодженні апарата можуть забруднювати рідину, яка подається. Використовувані мастильні речовини біологічно розщеплюються і є безпечними для здоров'я. 3. Технічні дані Модель Maxima 300 IX Напруга в мережі / частота 230 В~ / 50 Гц Номінальна потужність 700 Вт...

  • Page 111: Установка

    5. Установка Загальні вказівки по установці 5.1. Протягом всієї установки апарат не можна підключати до мережі. Насос і всю систему підключення треба захищати від замерзання. Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує потужність насоса і може привести до значних ушкоджень. При необхідності використовуйте відповідні ущільнювальні...

  • Page 112: Електричне Підключення

    отвором (6) на землю. Не слід допускати всмоктування піску і аналогічних матеріалів. Для встановлення, піднімання чи переносу насоса користуватися тільки ручкою. За необхідності для опускання та піднімання насоса варто користатися відповідним тросом, що кріпиться до ручки. Для встановлення, піднімання чи переносу...
  • Page 113 рідині, яка подається - наприклад, пісок - прискорюють зношення і зменшують продуктивність. При правильному використанні цей апарат не вимагає технічного обслуговування. При необхідності рекомендується очищати гідравлічну частину від відкладень і бруду. Це можна зробити шляхом зворотного промивання чистою водою, що виконується шлангом, приєднаним до трубопроводу, який знаходиться під тиском.

  • Page 114: Гарантії

    9. Гарантії Цей апарат виготовлений і перевірений найсучаснішими методами. Продавець дає гарантію на бездоганний матеріал і бездефектне виготовлення відповідно до законодавства країни, в якій куплений апарат. Час гарантії починається з дня покупки на наступних умовах: Протягом гарантійного періоду безкоштовно усуваються всі дефекти, зв'язані з дефектами матеріалу чи виготовлення.
  • Page 115 Anhang: Annex: Annexe: Appendice: Apéndice: Aanhangsel: Abbildungen Illustrations Illustrations Illustrazioni Imagenes Afbeeldingen Παράρτημα: Melléklet: Załącznik: Příloha: Приложение: Σχέδια & Ábrák rysunki Obrázky Resimler Картини Φωτογραφίες Anexe: Dodatak: Príloha: Dodatek: Приложение: Додаток: Desene Slike Obrázky Slike рисунки рисунки Maxima 300 IX...
  • Page 116 Funktionsteile / Details Druckanschluss Netzanschlusskabel 13 Schwimmer Arretierung Schwimmerschalter Pumpenfuß Kabel des Schwimmerschalters Schrauben am Pumpenfuß Min. Selbstansaugniveau * Druckseitige Öffnung des Kabelführung Schwimmerschalter Min. Absaugniveau * Anschlussstücks Tragegriff 11 Überwurfmutter Startniveau * Ansaugöffnungen 12 Anschlussstück Abschaltniveau * * Die entsprechenden Werte sind im Abschnitt „Technische Daten“ genannt. Functional parts / Details Pressure port Mains connection cable...
  • Page 117 Onderdelen / details Drukaansluiting Netsnoer 13 Vlotterschakelaar houder Vlotterschakelaar Pompvoet Kabel van de vlotterschakelaar Schroeven aan de pompvoet Min. zelfaanzuigniveau * Kabelhouder vlotterschakelaar 10 Drukzijdige opening aansluitstuk Min. afzuigniveau * Handvat 11 Wartelmoer C Startniveau * Aanzuigopeningen 12 Aansluitstuk D Uitschakelniveau * * Deze waarden zijn aangegeven in het hoofdstuk "Technische gegevens".
  • Page 118 İşlev parçaları / Ayrıntılar Basınç bağlantısı Şebeke bağlantı kablosu 13 Şamandıralı anahtar tutucu Şamandıralı anahtar Pompa ayağı Şamandıralı anahtarın kablosu Pompa ayağındaki vidalar Asgari kend. vak. seviyesi* Şamandıralı anahtarın kablo boyu 10 Basınç yönlü bağlantı parça ağzı Asgari vakum seviyesi * Taşıma kolu 11 Somun başlığı...
  • Page 119 Deli / Detajli Tlačni priključek Priključni kabel 13 Plavajoče stikalo držalo Plavajoče stikalo Noga črpalke Kabel plavajočega stikala Vijaki na nogi črpalke A Min. nivo samosesanja * Vodilo za kabel plavajočega stikala 10 Nastavek tlačne odprtine B Min. nivo odsesavanja * Ročaj za prenašanje 11 Prelivna matica C Začetni nivo *...
  • Page 120 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...

Table des Matières
