Per il montaggio dei fissaggi a piedini HPC e
per profili (supporti centrali) MUC:

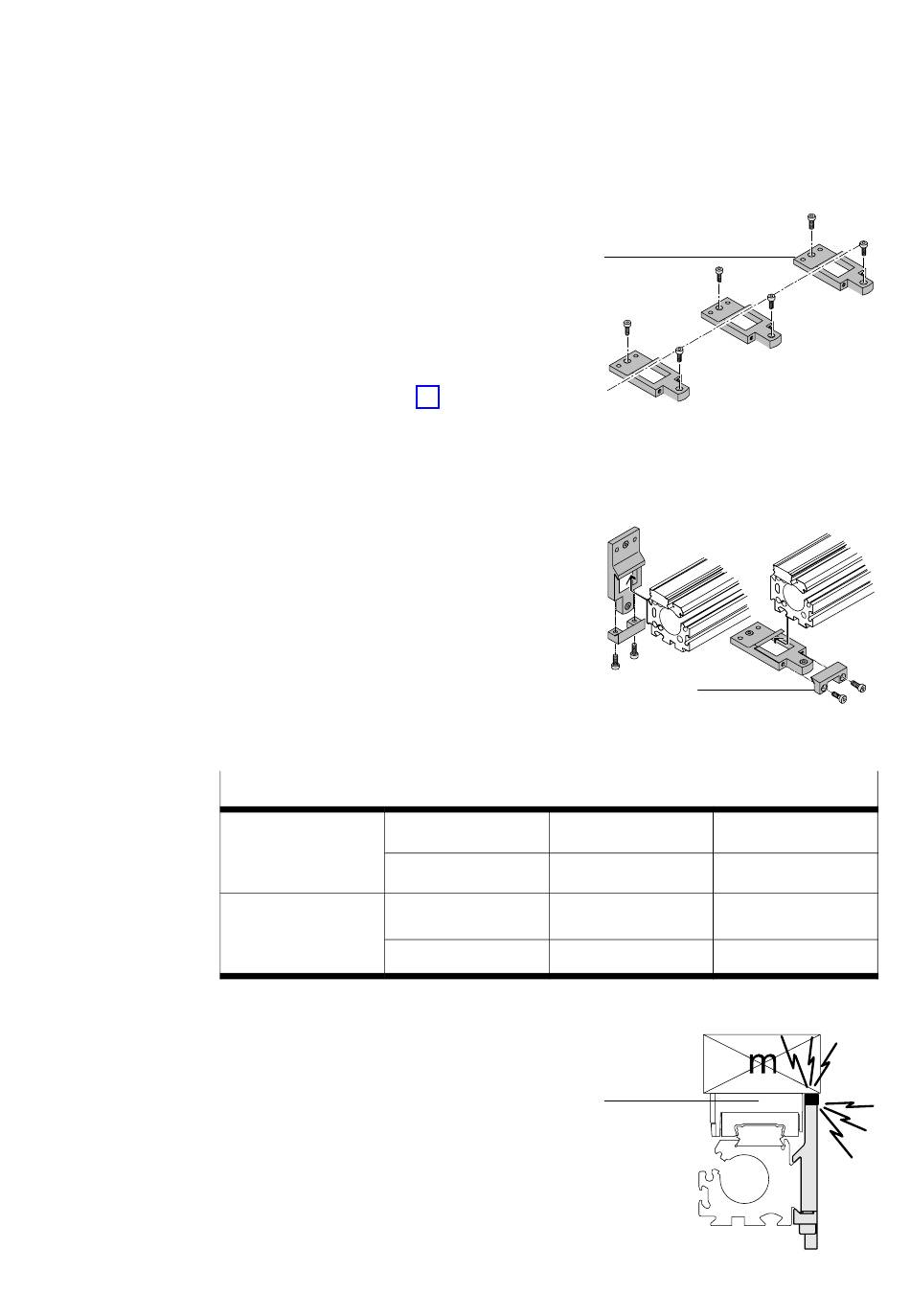

1. Fissare prima tutte le piastre (A) dei
fissaggi per profili sul fondo (ad es. telaio
della macchina).
2. Inserire il DGCI con il profilo a coda di
rondine sulle piastre (è Fig. 10).
3. Avvitare leggermente le viti di fissaggio
attraverso i ganci (B) nel fissaggio per
profili in modo che il DGCI si possa ancora
spostare.
4. Spostare l'attuatore lungo l'asse fino a
raggiungere la posizione di fissaggio
desiderata.
5. Se necessario fissare il DGCI con i fissaggi
a piedini.
6. Stringere tutte le viti di fissaggio al DGCI
con la stessa coppia di serraggio indicata
di seguito.
Coppie di serraggio delle viti di fissaggio
HPC−...
MUC−...
Fig. 11
7. Accertarsi che i fissaggi per profili non
intralcino il movimento della slitta 3
(soprattutto nel caso di montaggio
laterale).
Spostare perciò la slitta 3 una sola volta
lungo l'intera corsa.
Festo DGCI−... 0612NH Italiano
18 25
1,6 Nm 2 Nm
18 25/32
4,1 Nm 8,3 Nm
(A)
Fig. 9
(B)
Fig. 10
32/40
4,5 Nm
40
14 Nm
3
Fig. 12
