7
10
9
6
7
6
(A)
D3000
(B)
5
A
8
4
5
3
9
B
+ H
- H
RLS 160/M MX
[m]
12
+ 4
71
+ 3
62
+ 2
53
+ 1
44
+ 0,5
40
0
36
- 0,5
32
- 1
28
- 2
19
- 3
10
- 4
-
1
2
D2999
L [m]
Ø [mm]
14
16
138
150
122
150
106
150
90
150
82
150
74
137
66
123
58
109
42
81
26
53
10
25
22

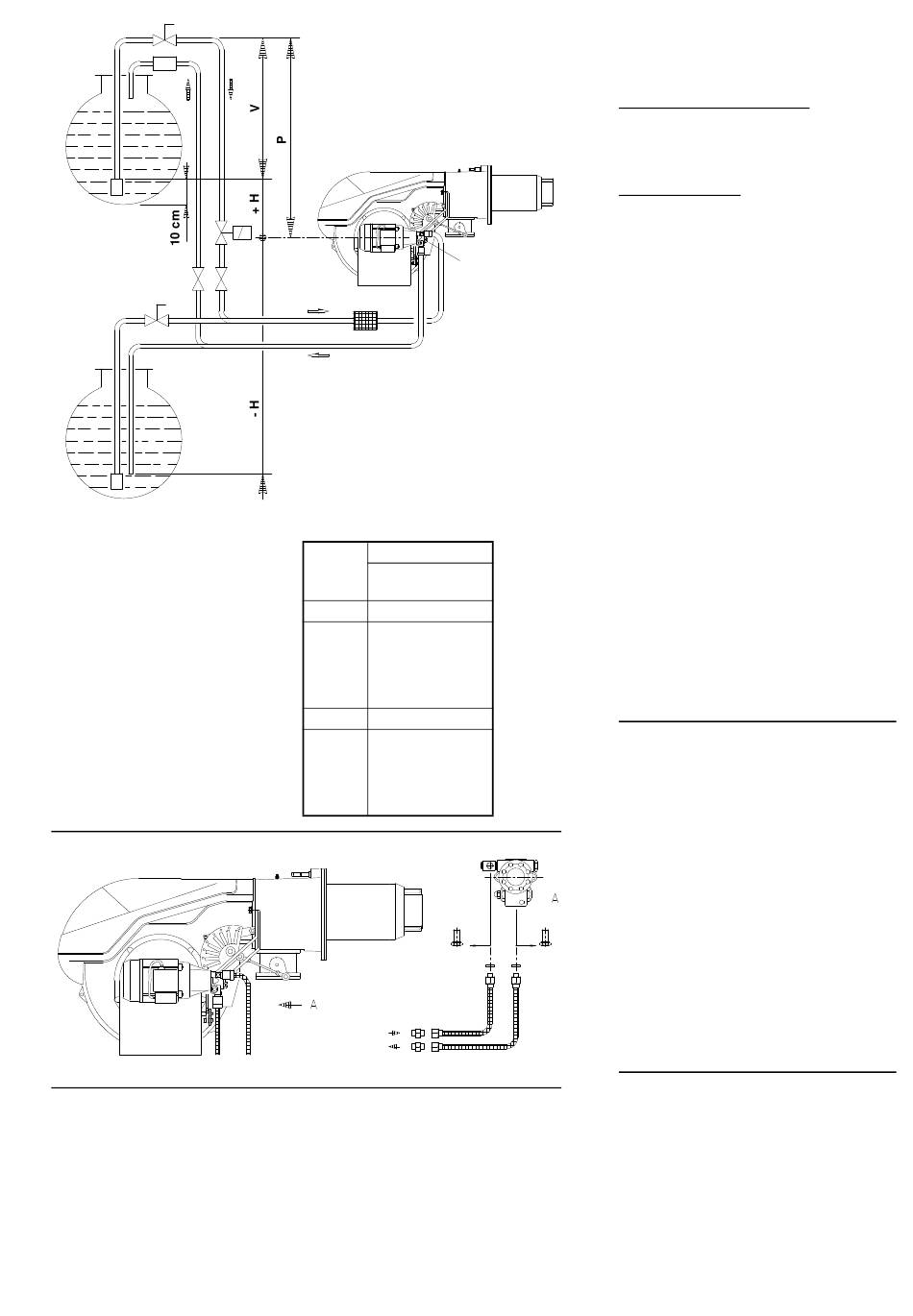

ALIMENTAZIONE COMBUSTIBILE
Circuito bitubo (A)
Il bruciatore è dotato di pompa autoaspirante e
perciò, entro i limiti indicati nella tabella, è in
grado di alimentarsi da solo.
Cisterna più in alto del bruciatore A
E' opportuno che la quota P non superi i 10 m
per non sollecitare eccessivamente l'organo di
tenuta della pompa e la quota V non superi i 4 m
per rendere possibile l'autoinnesco della pompa
anche con serbatoio quasi vuoto.
Cisterna più in basso B
Non si deve superare la depressione in pompa
di 0,45 bar (35 cm Hg). Con una depressione
maggiore si ha liberazione di gas dal combusti-
bile; la pompa diventa rumorosa e la sua durata
diminuisce.
Si consiglia di far arrivare la tubazione di ritorno
alla stessa altezza della tubazione di aspira-
zione; è più difficile il disinnesco della tubazione
aspirante.
Circuito ad anello
Il circuito ad anello è costituito da un condotto
che parte dalla cisterna e ritorna in essa nel
quale una pompa ausiliaria fa scorrere il combu-
stibile
sotto
pressione.
Una
dall'anello alimenta il bruciatore. Questo circuito
è necessario quando la pompa del bruciatore
non riesce ad autoalimentarsi perchè la distanza
e/o il dislivello della cisterna sono superiori ai
valori riportati in tabella.
Legenda
H = Dislivello pompa-valvola di fondo
L = Lunghezza tubazione
Ø = Diametro interno tubo
1 = Bruciatore
2 = Pompa
3 = Filtro
4 = Valvola manuale intercettazione
5 = Condotto di aspirazione
6 = Valvola di fondo
7 = Valvola manuale a chiusura rapida
con comando a distanza (solo Italia)
8 = Elettrovalvola di intercettazione (solo Italia)
9 = Condotto di ritorno
10 = Valvola di ritegno (solo Italia)
COLLEGAMENTI IDRAULICI (B)
Le pompe hanno un by-pass che mette in comu-
nicazione il ritorno con l'aspirazione. Sono
installate sul bruciatore con il by-pass chiuso
dalla vite 6), vedi schema pag. 42.
E' quindi necessario collegare entrambi i tubi
flessibili alla pompa.
Se la pompa viene fatta funzionare con il ritorno
chiuso e la vite di by-pass inserita, si guasta
immediatamente.
Togliere i tappi dai raccordi di aspirazione e
ritorno della pompa.
Avvitare al loro posto i tubi flessibili con le guar-
nizioni date a corredo.
Nel montaggio i tubi flessibili non devono essere
sollecitati a torsione.
Disporre i tubi in modo che non possano essere
calpestati o venire a contatto con parti calde
della caldaia e in modo che possano permettere
l'apertura del bruciatore.
Collegare, infine, l'altra estremità dei tubi flessi-
bili ai condotti di aspirazione e ritorno mediante i
nipples dati a corredo.
INNESCO POMPA
-
Accertarsi, prima di mettere in funzione il
bruciatore, che il tubo di ritorno in
cisterna non abbia occlusioni. Un even-
tuale impedimento provocherebbe la rot-
tura
dell'organo
di
sull'albero della pompa. (La pompa lascia
la fabbrica con il by-pass chiuso).
-
Accertarsi pure che le valvole poste sul con-
dotto di aspirazione siano aperte e che nella
cisterna ci sia il combustibile.
-
Perchè la pompa possa autoinnescarsi è
indispensabile allentare la vite 3) della
pompa, vedi fig. (B)p.20, per sfiatare l'aria
contenuta nel tubo di aspirazione.
derivazione
tenuta
posto
