PRESSOSTATO GAS DI MIN.
GAS-MINDESTDRUCKWÄCHTER
MIN GAS PRESSURE SWITCH
PRESSOSTAT GAZ MINIMUM
D896
(A)
(D)
(E)
Prima di accendere il bruciatore, fare riferimento al paragrafo "Test sicu-
rezza - con alimentazione gas chiusa" a pagina 40.
ATTENZIONE
Vor dem Einschalten des Brenners nehmen Sie Bezug auf Sicherheitstest -
bei geschlossener Gasversorgung auf Seite 41.
ACHTUNG
Refer to paragraph "Safety test - with gas ball valve closed" on page 41
before the first start-up.
WARNING
Avant de démarrer le brûleur, se référer au paragraphe "Test de sécurité -
avec alimentation en gaz fermée" à la page 41.
ATTENTION
PRESSOSTATO GAS DI MAX.
GAS-HÖCHSTDRUCKWÄCHTER
MAX GAS PRESSURE SWITCH
PRESSOSTAT GAZ MAXIMUM
D66
(B)
1
2
D791
PRESSOSTATO ARIA
LUFT-DRUCKWÄCHTER
AIR PRESSURE SWITCH
PRESSOSTAT AIR
D521
(C)
D3004
30

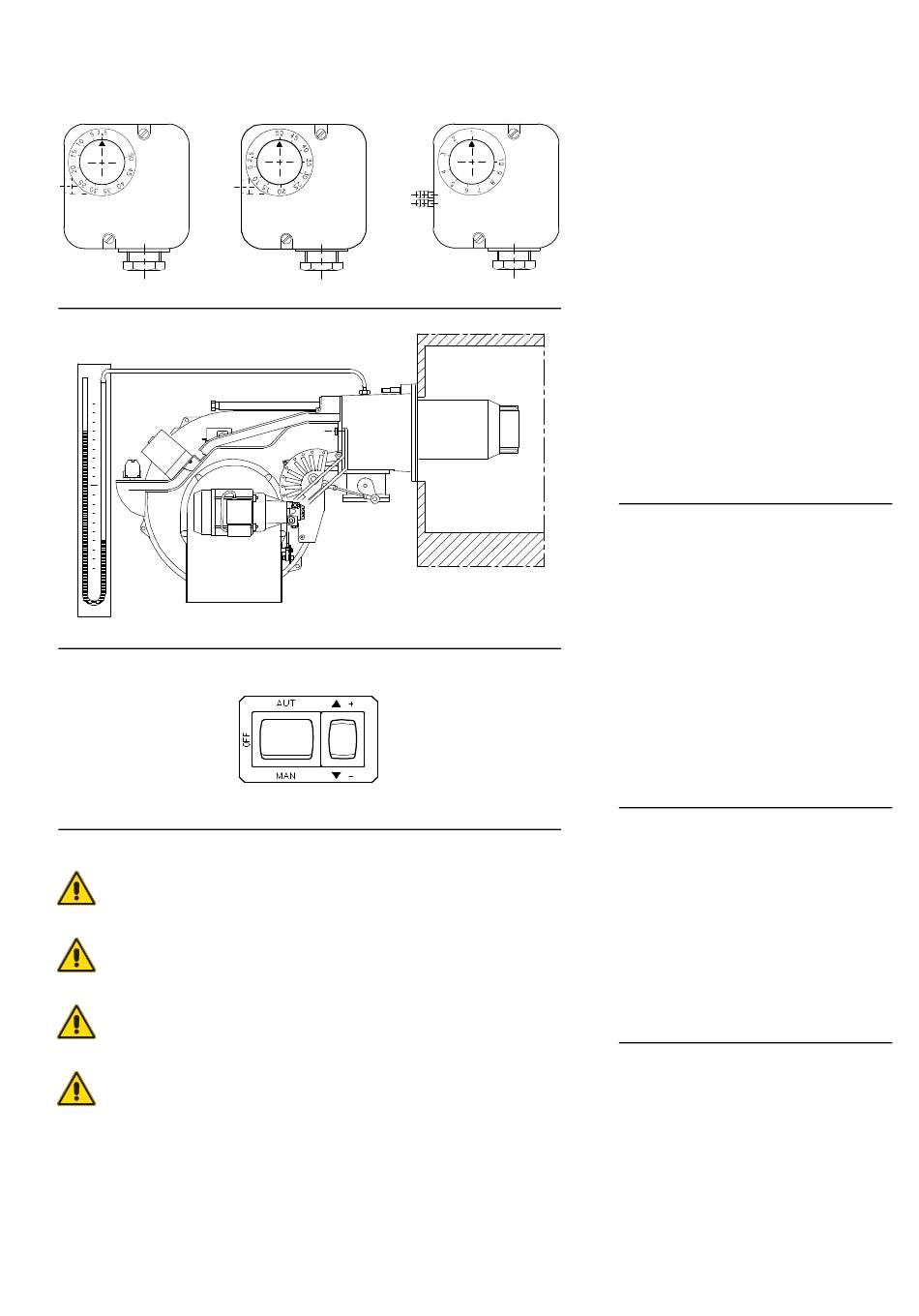

REGOLAZIONI PRIMA DELL'ACCENSIONE
(a gas)
La regolazione della testa di combustione è già
stata descritta a pag. 18.
Altre regolazioni da fare sono:
-
Aprire le valvole manuali poste a monte della
rampa del gas.
-
Regolare il pressostato gas di minima all'ini-
zio scala (A).
-
Regolare il pressostato gas di massima a
fine scala (B).
-
Regolare il pressostato aria all'inizio scala (C).
-
Sfiatare l'aria dalla tubazione del gas.
E' consigliabile portare all'esterno dell'edificio
con un tubo in plastica l'aria sfiatata fino ad
avvertire l'odore del gas.
-
Montare un manometro a U (D) sulla presa di
pressione del gas del manicotto.
Serve a ricavare approssimativamente la
potenza MAX del bruciatore mediante la
tabella di pag. 26.
-
Collegare in parallelo alle due elettrovalvole
del gas VR e VS due lampadine o tester per
controllare il momento dell'arrivo della ten-
sione.
Questa operazione non è necessaria se
ognuna delle due elettrovalvole è munita di
una spia luminosa che segnala la tensione
elettrica.
Prima di accendere il bruciatore, è opportuno
regolare la rampa del gas in modo che l'accen-
sione avvenga nelle condizioni di massima sicu-
rezza e cioè con una piccola portata di gas.
AVVIAMENTO BRUCIATORE (a gas)
NOTA: consigliamo di regolare il bruciatore
prima per il funzionamento a gasolio e poi per
quello a gas.
ATTENZIONE
Eseguire la commutazione del combustibile
a bruciatore spento.
Chiudere i telecomandi e mettere l'interruttore
1)(E) in posizione "MAN".
Appena il bruciatore si avvia controllare il senso
di rotazione della girante del ventilatore dal
visore fiamma 26)(A)p.12.
Verificare che le lampadine o i tester collegati
alle elettrovalvole, o le spie luminose sulle elet-
trovalvole stesse, indichino assenza di tensione.
Se segnalano tensione, fermare immediata-
mente il bruciatore e controllare i collegamenti
elettrici.
ACCENSIONE BRUCIATORE (a gas)
Dopo aver fatto quanto descritto al punto prece-
dente, il bruciatore dovrebbe accendersi. Se
invece il motore si avvia ma non compare la
fiamma e l'apparecchiatura va in blocco, sbloc-
care ed attendere un nuovo tentativo d'avvia-
mento.
Se l'accensione continua a mancare può essere
che il gas non arrivi alla testa di combustione
entro il tempo di sicurezza di 3 s. Aumentare
allora la portata del gas all'accensione.
L'arrivo del gas al manicotto è evidenziato dal
manometro ad U (C).
Ad accensione avvenuta, passare alla completa
regolazione del bruciatore.
REGOLAZIONE BRUCIATORE (a gas)
Per ottenere una regolazione ottimale del bru-
ciatore è necessario effettuare l'analisi dei gas
di scarico della combustione all'uscita della cal-
daia.
Regolare in successione:
1 - Potenza all'accensione;
2 - Potenza MAX;
3 - Potenza MIN;
4 - Potenze intermedie tra le due;
5 - Pressostato aria;
6 - Pressostato gas di massima;
7 - Pressostato gas di minima.
