D G F r
6003-1000-2014-000 31000-2016 V100 11 ⁄ 2015
1210 - Modbus
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer
(± 1,5 %), incl. Anschluss-Set, Kompaktform,
mit Modbus-Anschluss
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers
(± 1.5 %), incl. connection set, compact form,
with Modbus connection
F
Notice d'instruction
Convertisseur de pression et de pression différentielle
(± 1,5 %), y compris kit de raccordement, forme compacte,
avec raccordement Modbus
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и
преобразователь давления измерительный дифференциальный
(±1,5 %), вкл. комплект соединительных деталей,
компактное исполнение,
с возможностью подключения к шине Modbus
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®

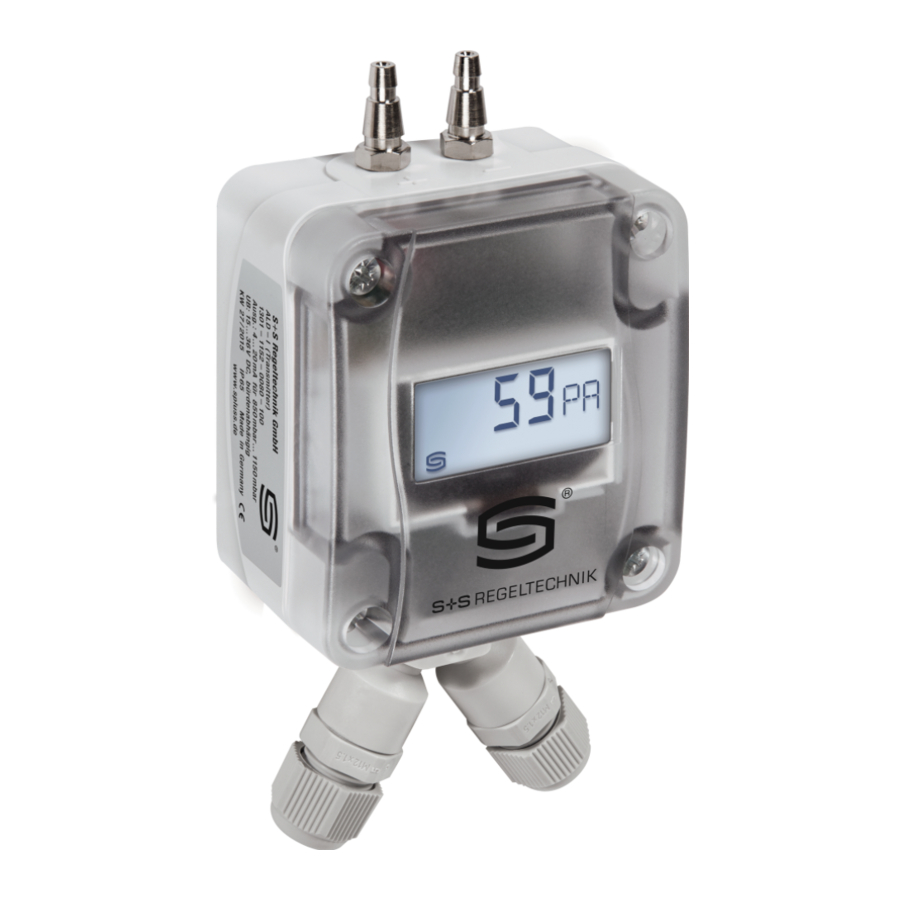

PREMASGARD
1210 - Modbus
®
PREMASGARD
1210 - Modbus
mit Display
with display
avec écran
с дисплеем

Publicité

Table des Matières
loading

Manuels Connexes pour S+S Regeltechnik PREMASGARD 1210

Sommaire des Matières pour S+S Regeltechnik PREMASGARD 1210

  • Page 1 Display компактное исполнение, with display с возможностью подключения к шине Modbus avec écran с дисплеем S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.

  • Page 17: Caractéristiques Techniques

    ® PREMASGARD 1210 - Modbus Rev. 2016 - V12 FR Produit de qualité destiné au domaine CVC, précision ± 1,5 % CARAC TÉRISTIQUES TECHNIQUES ® Les capteurs de pression compacts PREMASGARD 1210 - Tension d’alimentation : 24 V ca (± 20 %) et 15...36 V cc (± 10 %) Modbus (série) étalonnables, avec raccordement Modbus sont Consommation électrique : <...
  • Page 18 ® PREMASGARD 1210 - Modbus | Étalonnage du point zéro et configuration Schéma de raccordement PREMASGARD ® 1210 - Modbus Le point zéro se règle par l’intermédiaire d’un potentiomètre sur la plaquette, selon une plage de réglage de ± 10 % de la plage de pression de l’appareil.

  • Page 19: Paramètres Du Bus

    ® PREMASGARD 1210 - Modbus | Configuration Rev. 2016 - V12 FR intro ADRESSE DU BUS MODBUS Adresse du bus (code binaire, valance réglable de 1 à 247) Interrupteur DIP [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7...

  • Page 20: Affichage Sur L'écran

    ® PREMASGARD 1210 - Modbus | Configuration AFFICHAGE SUR L'ÉCRAN Pa = Pascal hP = Hectopascal La 1e cellule de l'écran affiche la pression effective jusqu'à la limite de la plage de mesure. Une conversion automatique a lieu entre les unités Pa et hPa (100 Pa = 1 hp). Via l'interface Modbus, il est possible de saisir librement du texte sur l'écran avec affichage 7 segments ou aussi l'affichage avec matrice de points.
  • Page 21 ® PREMASGARD 1210 - Modbus | Konfiguration, Telegramme Tableau des codes ASCII pour la zone d'affichage de la matrice de points ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Espace “ & < > ü ä Ä ö Ö...
  • Page 22 ® PREMASGARD 1210 - Modbus | Télégrammes Function 04 Read Input Register Registre Paramètre Data Type Value Range 3x0001 Pression Sans filtrage Signed 16 Bit – 1000 ... + 1000 – 1000 ... + 1000 Pa différentielle – 5000 ... + 5000 –...

  • Page 23: Généralités

    Généralités La position de montage peut être choisie librement. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
