11.15 Pressostat gaz cryogène LPS – HPS – PV
Une série de pressostats a été installée sur le circuit de gaz cryogène pour assurer la sécurité d'exploitation et le
maintien du sécheur en bon état.
LPS : Pressostat basse pression: placé du côté aspiration (carter) du compresseur ; il se déclenche si la pression
descend au-dessous de celle réglée. Le réamorçage est automatique lorsque les conditions nominales se
rétablissent.
HPS : Pressostat haut pression : placé sur le côté refoulant du compresseur ; il se déclenche si la pression
augmente au-delà de celle réglée. Le réamorçage est manuel et s'effectue à l'aide d'une touche située sur le
pressostat..
PV :
Le pressostat de ventilateur est positionné sur le côté refoulant du compresseur. Il permet de maintenir la
température/pression de condensation constante à l'intérieur des valeurs prévues (refroidissement à air).
11.16 Thermostat de sécurité TS
2
1
11.17 Résistance de carter du compresseur (RS 320-1010 3phase)
A de faibles températures, l'huile se mélange plus facilement avec le gaz cryogène. Au démarrage du compresseur, on
peut par conséquent constater des «coups de liquide» et une traînée d'huile dans le circuit frigorifique. Pour atténuer
ce problème, une résistance électrique a été installée dans le carter du compresseur, celle-ci maintenant l'huile à une
température adéquate lorsque le sécheur est sous tension et le compresseur à l'arrêt. La résistance est dotée d'un
thermostat empêchant toute surchauffe de l'huile.
REMARQUE : la résistance doit être activée deux heures au moins avant le démarrage du compresseur frigorifique.
DRYPOINT® RS 25-1010 HP50

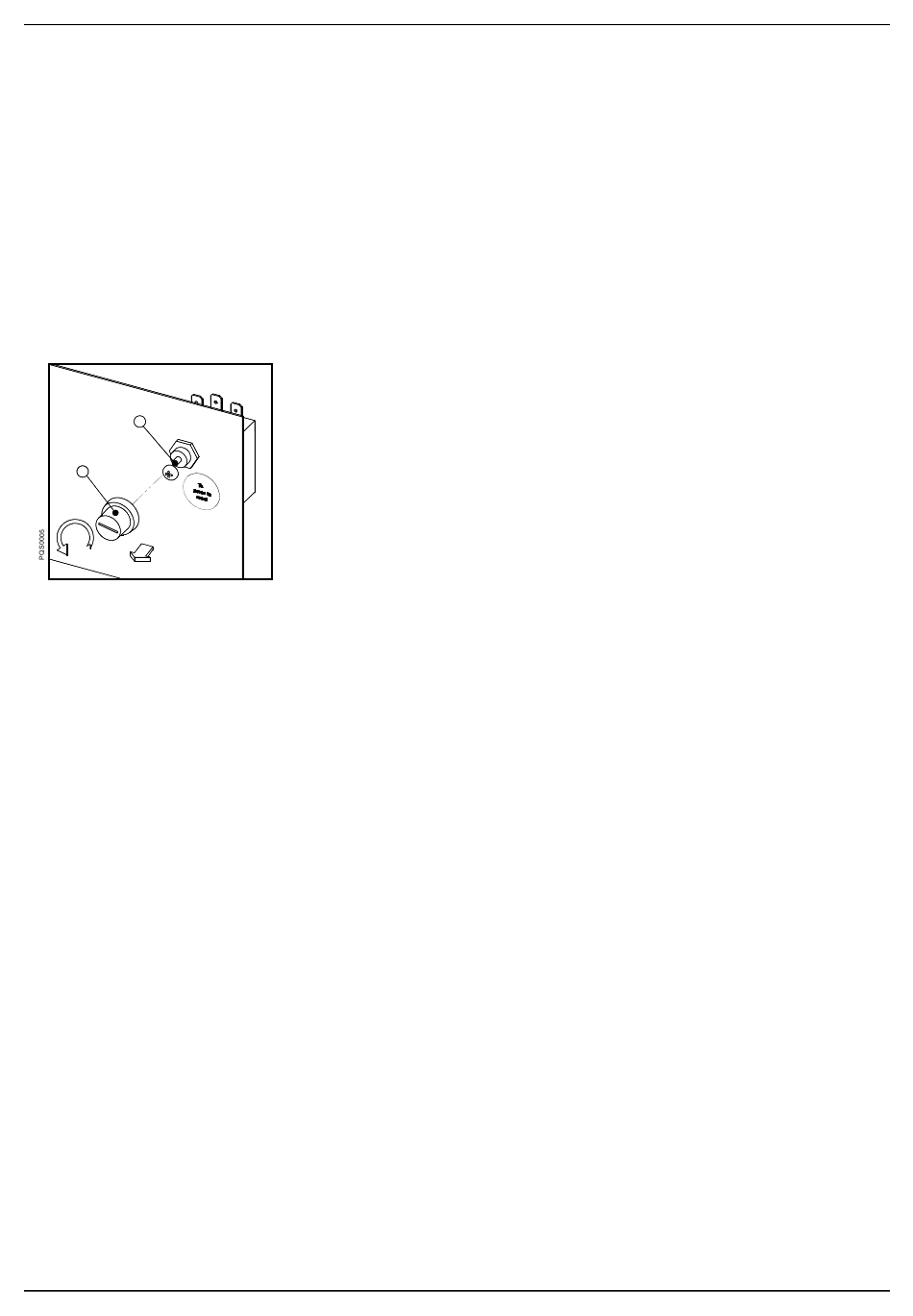

Un thermostat TS a été installé sur le circuit frigorifique pour assurer la sécurité
pendant le fonctionnement et le maintien du sécheur en bon état. Le capteur du
thermostat, dans le cas de températures de refoulement anormales, arrête le
compresseur frigorifique avant qu'il ne subisse des dommages permanents.
Le réamorçage est manuel et s'effectue après le rétablissement des conditions
normales de fonctionnement. Dévisser le capuchon (voir repère 1 sur la figure) et
appuyer sur la touche de réamorçage - reset (voir repère 2 sur la figure).
Description technique
