5.8

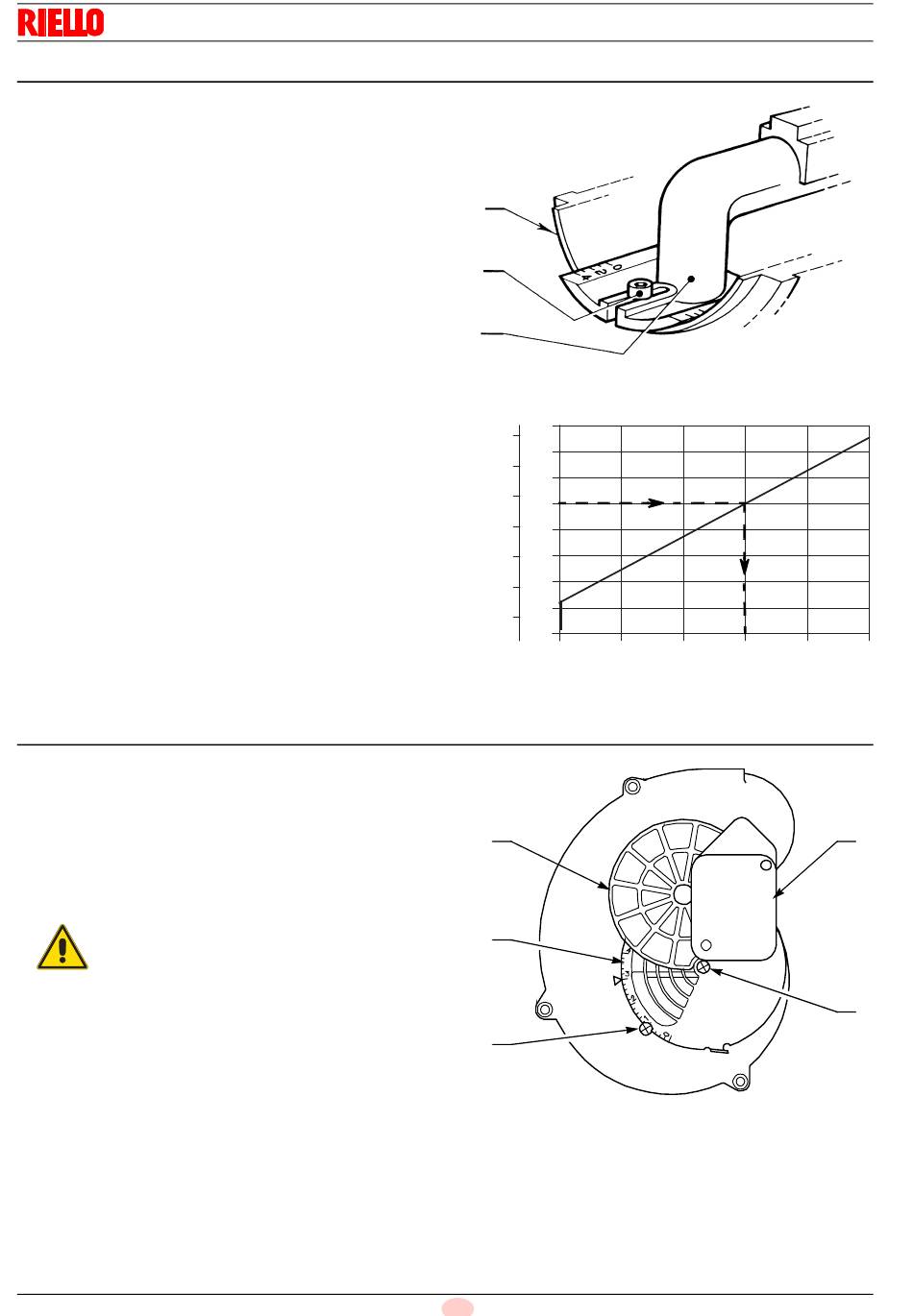

Réglage de la tête de combustion
Procéder comme suit pour le réglage:
➤ desserrer la vis A)(Fig. 12), déplacer le coude B) afin que le
plan arrière du manchon C) coïncide avec l'encoche souhai-
tée;
➤ visser la vis A).
Exemple:
Le brûleur est monté sur une chaudière de 81 kW.
Supposant un rendement de 90%, le brûleur devra débiter envi-
ron 90 kW.
Le diagramme (Fig. 13) démontre que pour ce potentiel, le ré-
glage doit être effectué sur l'encoche 3.
Le diagramme est indicatif et doit être utilisé pour une régulation
initiale. Pour garantir le bon fonctionnement du pressostat d'air, il
peut être nécessaire de réduire l'ouverture de la tête de combus-
tion (encoche vers la pos. 0).
5.9
Réglage volet d'air
Le volet d'air 1)(Fig. 14) est actionné par le moteur d'ouverture du
volet d'air 2) qui assure l'ouverture complète du volet, avant le cy-
cle de démarrage du brûleur.
Pour le réglage du volet d'air fixe 3)(Fig. 14), il est nécessaire:
➤ de desserrer les vis 4) et de tourner le volet jusqu'au point
souhaité;
➤ après avoir atteint le réglage optimal, visser à fond les vis 4)
pour assurer une libre circulation du volet d'air mobile 1).
Il est conseillé d'effectuer une analyse des valeurs
de combustion avec le capot monté.
ATTENTION
20063706
Installation
C
A
B
kcal/h
kW
120
100.000
110
90.000
100
80.000
90
70.000
80
70
60.000
60
50.000
50
40.000
40
0
1
3
4
16
F
1
2
3
N° encoche
D5036
S7015
Fig. 12
D5258
4
5
Fig. 13
2
4
Fig. 14
