10 Entretien

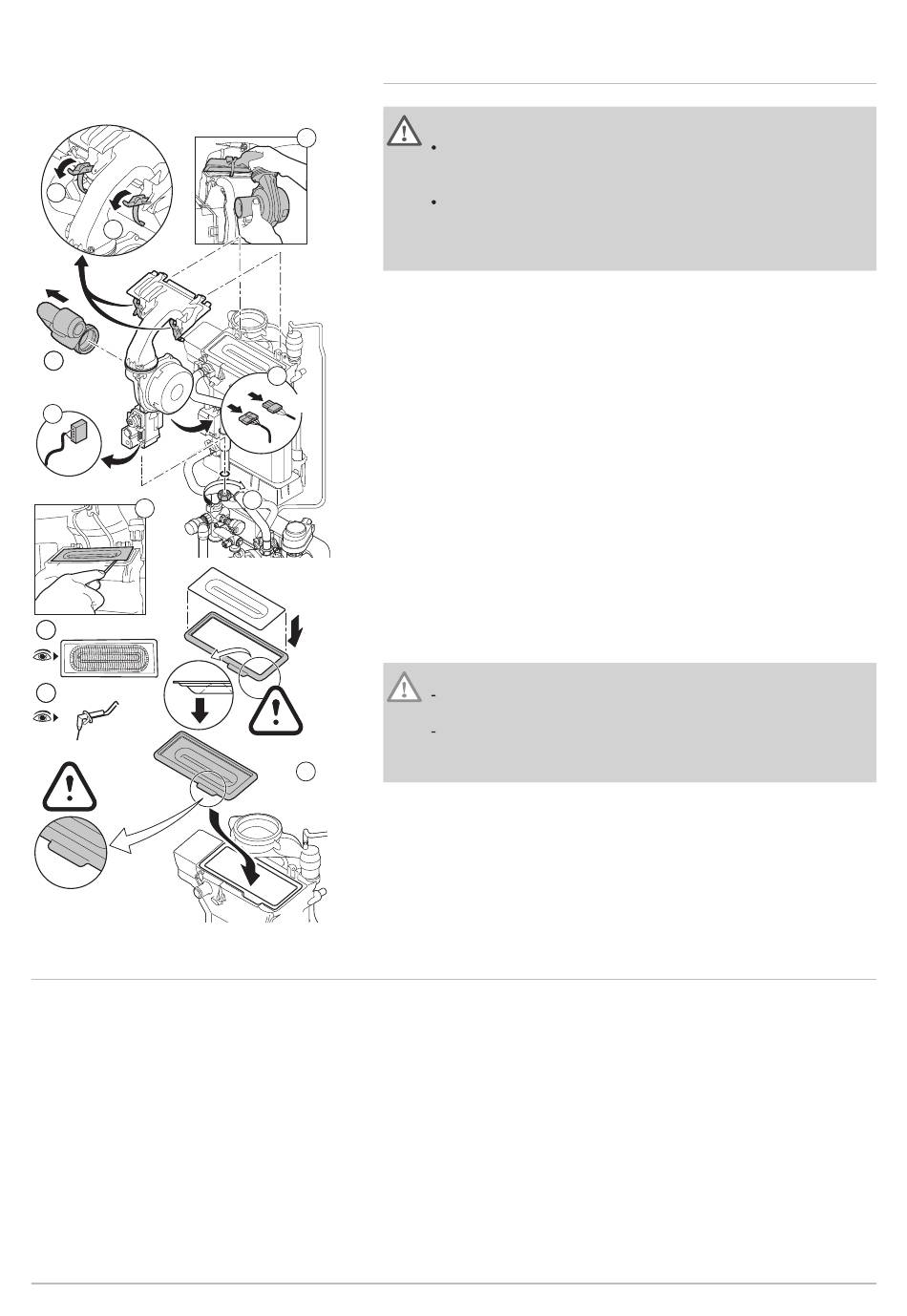

Fig.101 Contrôle du brûleur
9
9
6
8
11
12
13
10.3 Opérations de contrôle et d'entretien spécifiques
112 AMC
10.2.10 Contrôle du brûleur
10
1. Couper l'alimentation électrique de la chaudière.
2. Fermer la vanne gaz sous la chaudière.
3. Fermer la vanne gaz principale.
4. Desserrer d'un quart de tour les deux vis situées sous le panneau
5. Pousser vers l'intérieur les clips sur les côtés du coffret tableau de
8
230V
6. Démonter la conduite d'arrivée d'air du venturi.
X91
7. Dévisser l'écrou inférieur du bloc vanne gaz.
8. Débrancher les connecteurs situés sous le bloc vanne gaz et le
9. Déclipser les deux clips qui fixent l'ensemble ventilateur/coude de
7
10. Retirer le ventilateur et le coude de mélange.
11. Extraire le brûleur et le joint de l'échangeur thermique.
12. Vérifier que le brûleur n'est pas contaminé et que plateau du brûleur
13. Vérifier l'électrode d'ionisation/d'allumage.
14. Remonter l'ensemble dans l'ordre inverse du démontage.
14
15. Ouvrir les robinets d'arrivée de gaz et rétablir l'alimentation électrique
AD-0001242-03
Réaliser les opérations d'entretien spécifiques si les opérations de
contrôle et d'entretien standard n'ont pas été suffisantes. Pour réaliser les
opérations de contrôle et d'entretien spécifiques :
Avertissement
Il n'est pas nécessaire de nettoyer le collecteur de condensats.
Ne jamais démonter le collecteur de condensats : une fois
retiré, il est impossible de le réinstaller.
L'échangeur thermique possède une surface traitée et n'a donc
pas besoin d'être nettoyé. Le nettoyage à l'aide d'outils de
nettoyage, de produits chimiques, par air comprimé ou avec de
l'eau est interdit.
avant et retirer celui-ci.
commande pour déverrouiller ce dernier, puis basculer le coffret
tableau de commande vers l'avant.
ventilateur.
mélange sur l'échangeur thermique.
est exempt de signes de fissuration et/ou de dommages. Si tel est le
cas, remplacer le brûleur.
Attention
Ne pas oublier de remettre correctement en place les prises
électriques sur le ventilateur.
Vérifier que le joint est placé correctement entre le coude de
mélange et l'échangeur thermique. (Bien à plat dans la rainure
appropriée signifie étanchéité).
de la chaudière.
